2 Виды графики.

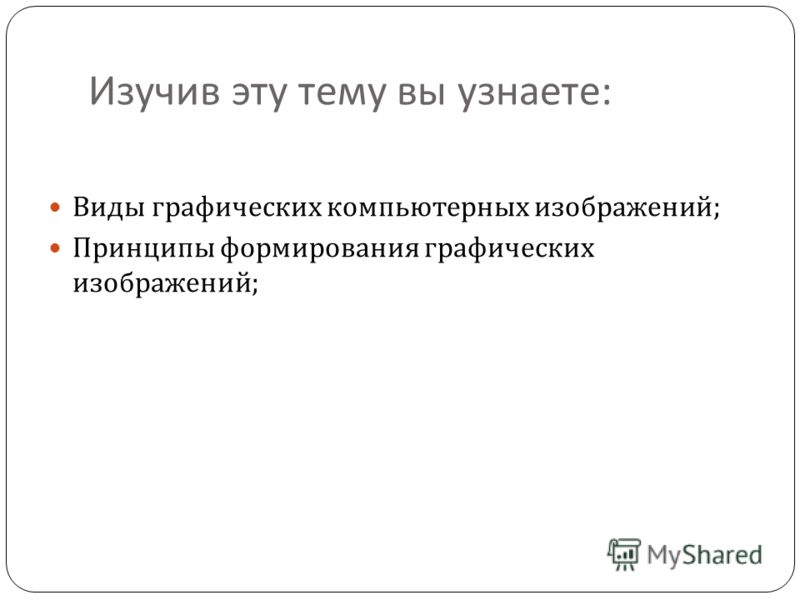

3 Изучив эту тему вы узнаете : Виды графических компьютерных изображений ; Принципы формирования графических изображений ;

4 Компьютерная графика - область информатики, изучающая методы и свойства обработки изображений с помощью программно - аппаратных средств. Под видами компьютерной графики подразумевается способ хранения изображения на плоскости монитора.

5

6 Виды компьютерной графики растровая векторнаяфрактальная точкалиниятреугольник трёхмерная плоскость

7 Растровое изображение Растровое изображение составляется из мельчайших точек ( пикселов ) – цветных квадратиков одинакового размера. Растровое изображение подобно мозаике - когда приближаете ( увеличиваете ) его, то видите отдельные пиксели, а если удаляете ( уменьшаете ), пиксели сливаются.

8

9 Изображение может иметь различное разрешение, которое определяется количеством точек по горизонтали и вертикали. М N Пиксель Растр Растр Растр Растр M x N (графическая сетка)

10 Форматы файлов растровой графики.bmp Стандартный формат Windows. Большой размер файлов из-за отсутствия сжатия изображения..jpg.jpeg Предназначен для хранения многоцветных изображений (фотографий). Отличается огромной степенью сжатия за счет потери информации. Степень сжатия можно регулировать..gif Самый «плотный». Фиксированное количество цветов (256). Позволяет создавать прозрачность фона и анимацию изображения

11 Программы для работы с растровой графикой : Paint Adobe Photo Shop Близкими аналогами являются : живопись, фотография

12 Векторная графика Предназначена для создания иллюстраций с применением шрифтов и простейших геометрических объектов Основным элементом векторного изображения является контур ( линия )

13 линии

14 Контурные объекты векторной графики

15 Сложные объекты векторной графики при увеличении можно рассматривать более подробно

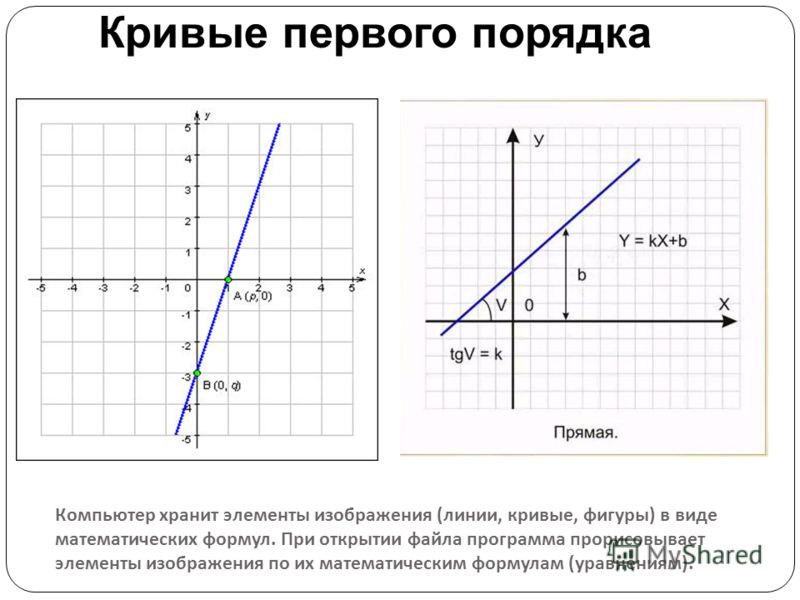

16 Компьютер хранит элементы изображения ( линии, кривые, фигуры ) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам ( уравнениям ). Кривые первого порядка

17 Кривые второго порядка

18 Кривые третьего порядка

19 Кривая Безье.

20

21

22 Применение : для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений ; для построения чертежей, диаграмм, графиков, схем ; для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов ;

23 Сравнительная характеристика растровой и векторной графики ХарактеристикиРастровая графикаВекторная графика Элементарный объектпиксель (точка) контур и внутренняя область Изображение совокупность точек (матрица) совокупность объектов Фотографическое качестводанет Распечатка на принтерелегко иногда не печатаются или выглядят не так Объем памятиочень большойотносительно небольшой Масштабированиенежелательнода Группировка и разгруппировканетда ФорматыBMP, GIF, JPG, JPEGWMF, EPS

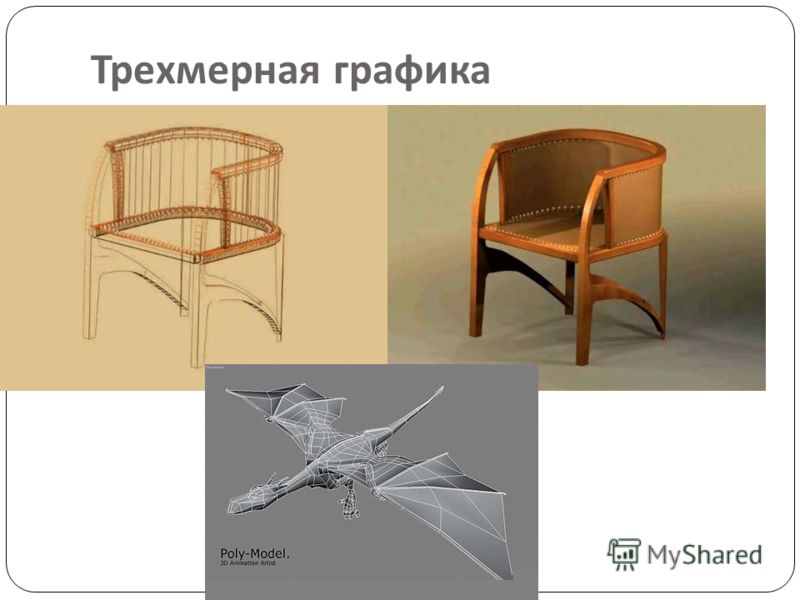

24 Трехмерная графика

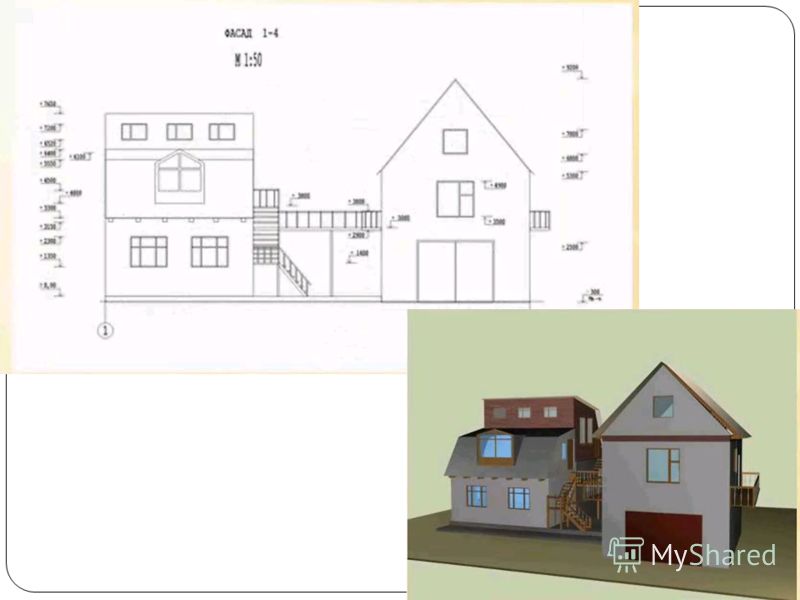

25

26 Ортографическая проекция

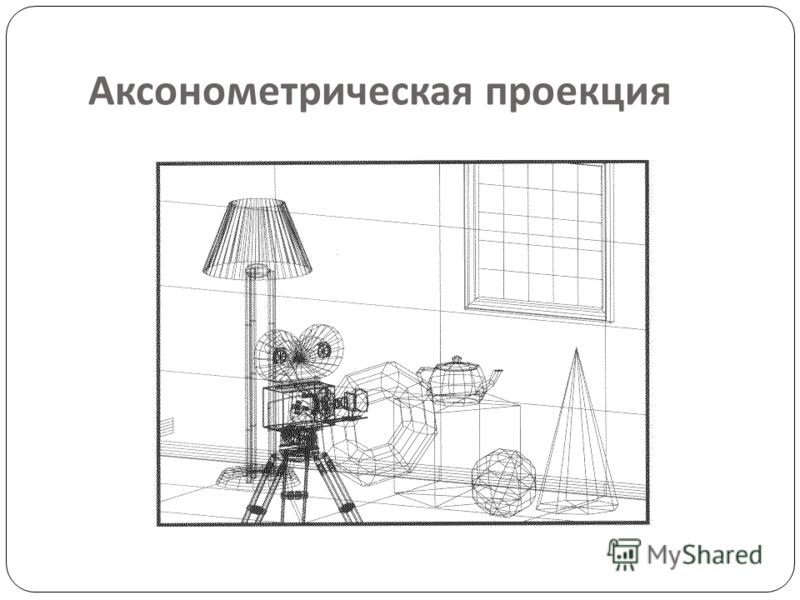

27 Аксонометрическая проекция

28 Перспективная проекция

29 Цветные линии

30 Определение видимых линий

31 Определение видимых поверхностей ( рассеянный ambient свет )

32 Закраска индивидуальных полигонов ( плоская flat закраска )

33 Закраска Гуро (Gouraud) ( диффузное отражение )

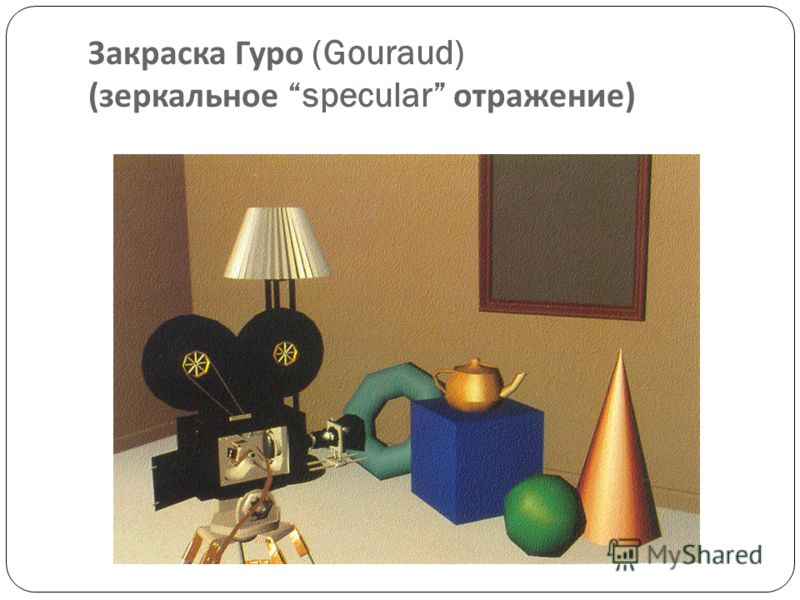

34 Закраска Гуро (Gouraud) ( зеркальное specular отражение )

35 Закраска Фонга (Phong) ( зеркальное отражение )

36 Криволинейные поверхности ( зеркальное отражение )

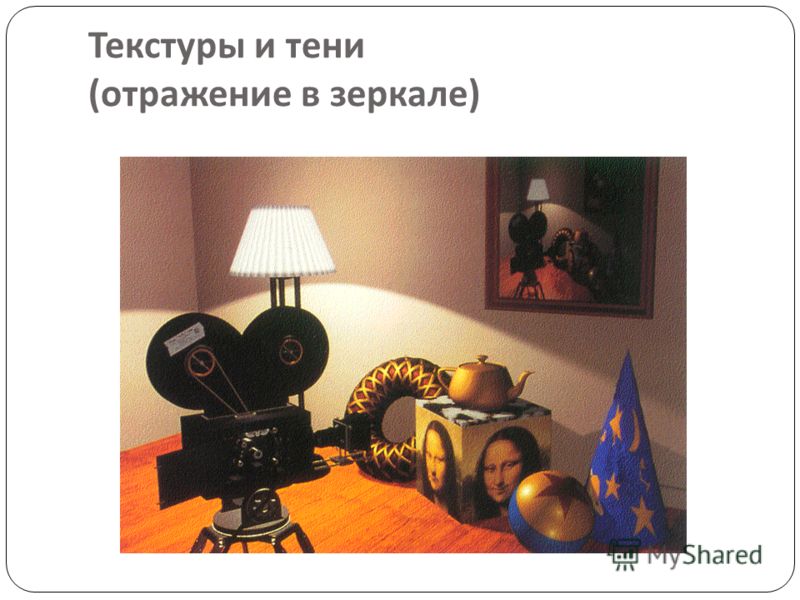

37 Текстуры и тени ( отражение в зеркале )

38 Программы для работы с трехмерной графикой : 3D Studio MAX 5, AutoCAD, Компас Применение : научные расчеты, инженерное проектирование, компьютерное моделирование физических объектов изделия в машиностроении, видеороликах, архитектуре,

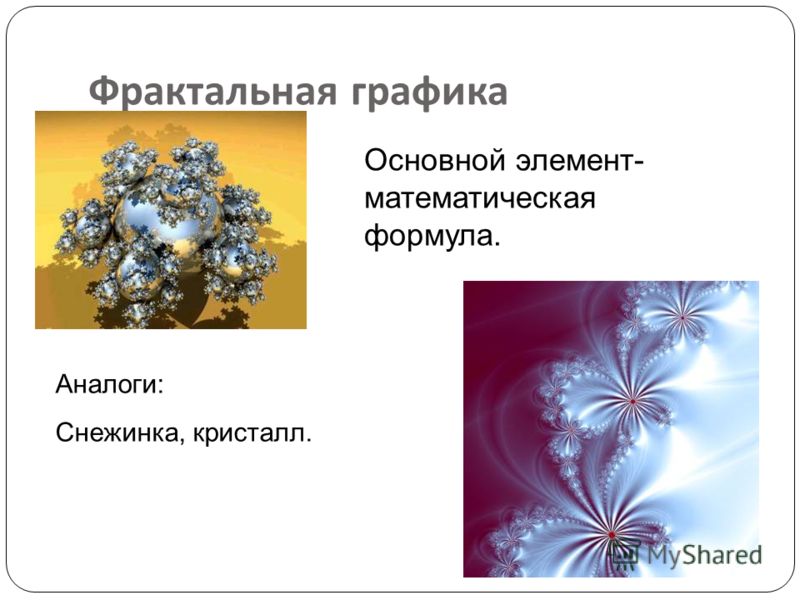

39 Фрактальная графика Основной элемент- математическая формула. Аналоги: Снежинка, кристалл.

40 Одним из основных свойств является самоподобие Фрактус – состоящий из фрагментов

41

42

43

44

45

46

47 Программа для работы с фрактальной графикой : Фрактальная вселенная 4.0 fracplanet Применяют : Математики, Художники Формат : POV

48

49

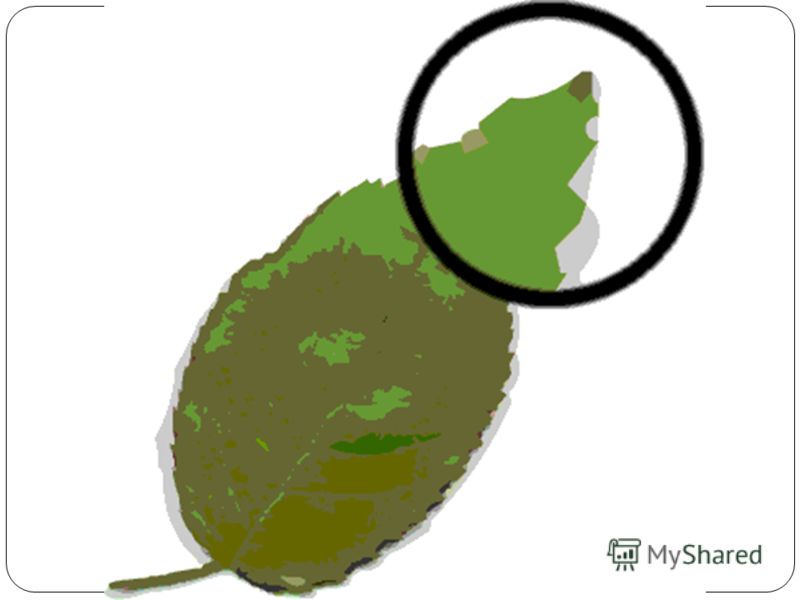

50

51

52

53

54

55

56

57

58

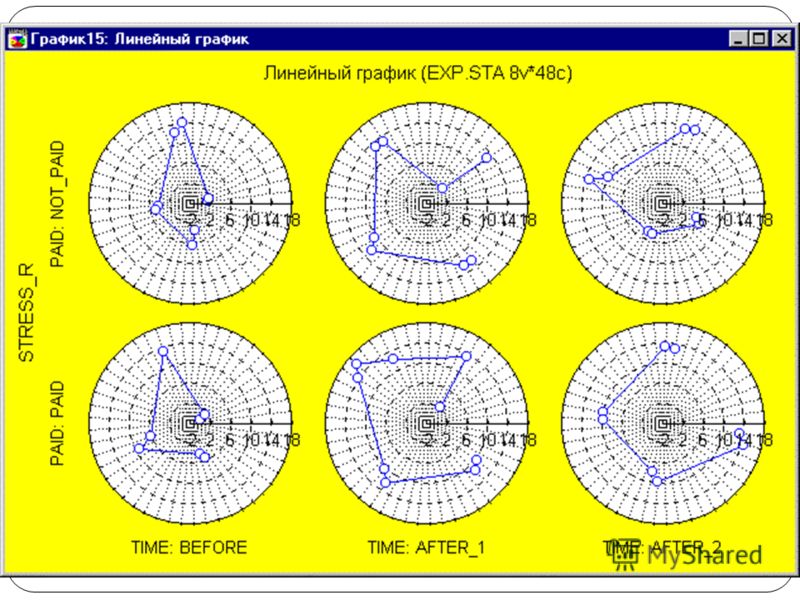

59

60

61

62

63

64

65

66

67

68

69 A. Растровая B. Векторная C. Трехмерная D. Фрактальная 1. Изображения какой графики реалистичны, обладают высокой точностью передачи градаций цветов и полутонов

70 A. Растровая B. Векторная C. Трехмерная D. Фрактальная 2. Изображения какой графики можно расчленить на составляющие элементы для их редактирования :

71 A. Растровая B. Векторная C. Трехмерная D. Фрактальная 3. Изображения какой графики состоят из массива точек ( пикселей ):

72 A. Растровая B. Векторная C. Трехмерная D. Фрактальная 4. Изображения какой графики масштабируются c потерей качества :

73 A. Растровая B. Векторная C. Трехмерная D. Фрактальная 5. Файлы какой графики имеют большой размер :

74 6. К какой графике вы отнесете следующее изображение : A.Растровая B.Векторная C.Трехмерная D.Фрактальная

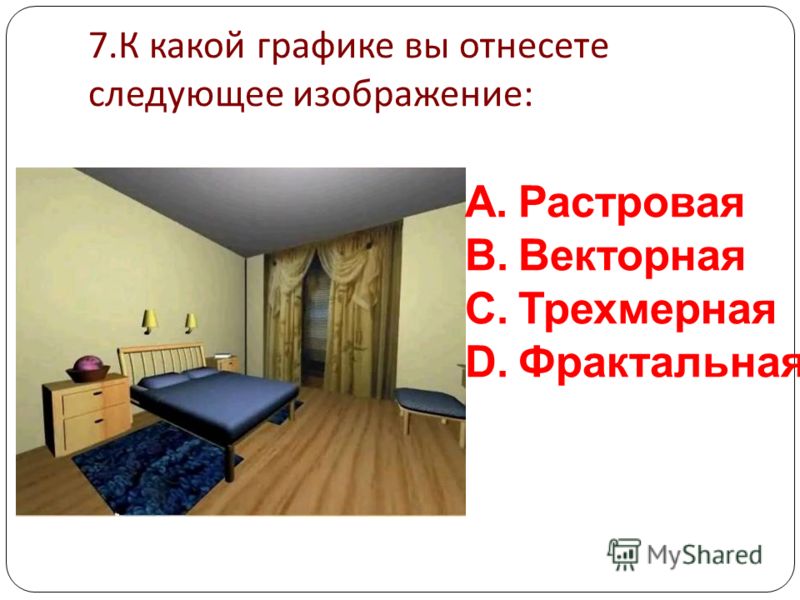

75 7. К какой графике вы отнесете следующее изображение : A.Растровая B.Векторная C.Трехмерная D.Фрактальная

76 8. К какой графике вы отнесете следующее изображение : A.Растровая B.Векторная C.Трехмерная D.Фрактальная

77 9. К какой графике вы отнесете следующее изображение : A.Растровая B.Векторная C.Трехмерная D.Фрактальная

78 10. К какой графике вы отнесете следующее изображение : A.Растровая B.Векторная C.Трехмерная D.Фрактальная

79 Ключ к тесту : Критерии оценки: 0-1 ошибок – «5» 2-3 ошибки – «4» 4-5 ошибок – «3»
