1 Передача информации. Компьютерные сети Компьютерные телекоммуникации

2 2 Передача информации Передача информации – это информационный процесс, связанный с распространением информации на расстояние. Передача информации происходит по следующей схеме: Отправитель информации Получатель информации Канал связи Помехи

3 3 Каналами связи называют технические средства, позволяющие осуществлять передачу данных на расстоянии. Компьютеры могут обмениваться информацией с использованием каналов связи различной физической природы: кабельных, оптиковолоконных, радиоканалов и др.

4 4 Основные характеристики каналов передачи информации: Пропускная способность канала равна количеству информации, которое может передаваться по нему в единицу времени. (Измеряется бит/с, Кбит/с, Мбит/с) Помехоустойчивость задает параметр уровня искажения передаваемой информации.

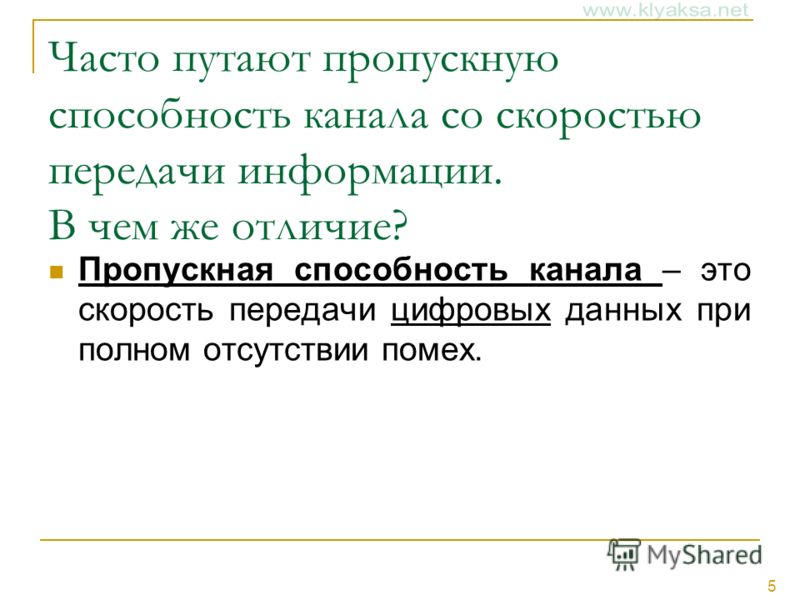

5 5 Часто путают пропускную способность канала со скоростью передачи информации. В чем же отличие? Пропускная способность канала – это скорость передачи цифровых данных при полном отсутствии помех.

6 6 Формулы на вычисление скорости передачи информации: I=V*t I – информационный объем сообщения V – скорость передачи информации t – время передачи информации

7 7 Задача: Скорость передачи информации по телефонной линии равна 10 Гигабит/с. Нужно передать файл размером 512 Мбайт. Сколько времени потребуется для передачи файла? Решение: t=I/V I=512*1024*1024*1024*8= бит V=10*1024*1024*1024= бит/с t= / =409,6 сек

8 8 В настоящее время персональные компьютеры, находящиеся чуть ли не в каждом доме и практически в каждой организации, достигли огромных мощностей в переработке информации. Но вся эта мощь в наше время сводится на нет без наличия современных средств коммуникации, то есть связи. И сегодня каждый день множество людей открывает для себя существование глобальных компьютерных сетей, объединяющих компьютеры во всем мире в едином информационном пространстве, имя которому – Интернет.

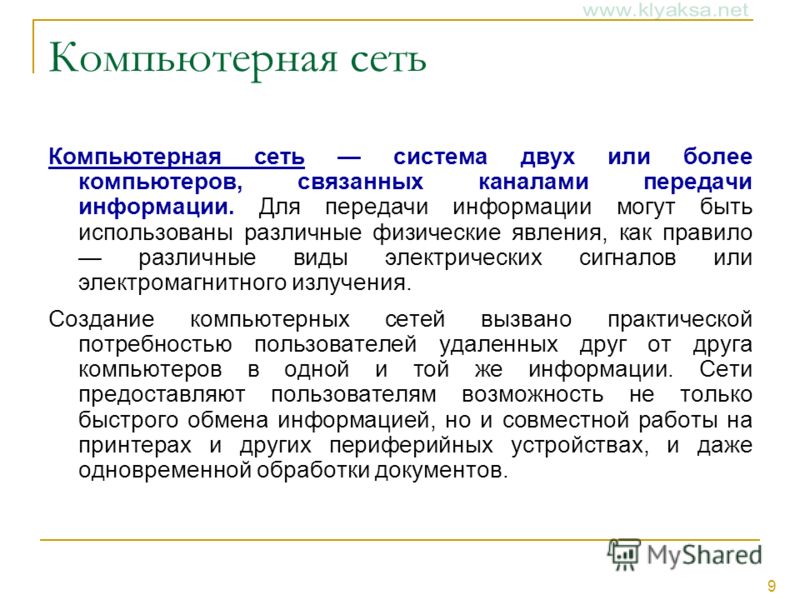

9 9 Компьютерная сеть Компьютерная сеть система двух или более компьютеров, связанных каналами передачи информации. Для передачи информации могут быть использованы различные физические явления, как правило различные виды электрических сигналов или электромагнитного излучения. Создание компьютерных сетей вызвано практической потребностью пользователей удаленных друг от друга компьютеров в одной и той же информации. Сети предоставляют пользователям возможность не только быстрого обмена информацией, но и совместной работы на принтерах и других периферийных устройствах, и даже одновременной обработки документов.

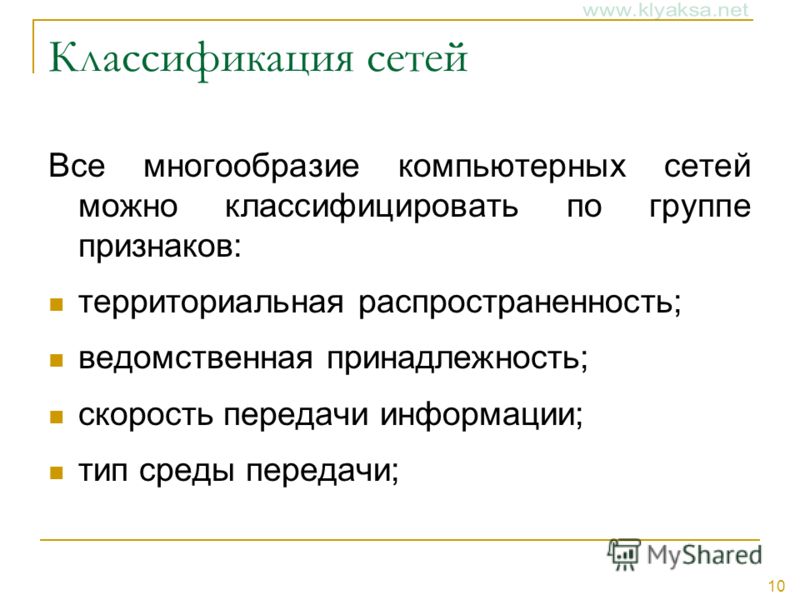

10 10 Классификация сетей Все многообразие компьютерных сетей можно классифицировать по группе признаков: территориальная распространенность; ведомственная принадлежность; скорость передачи информации; тип среды передачи;

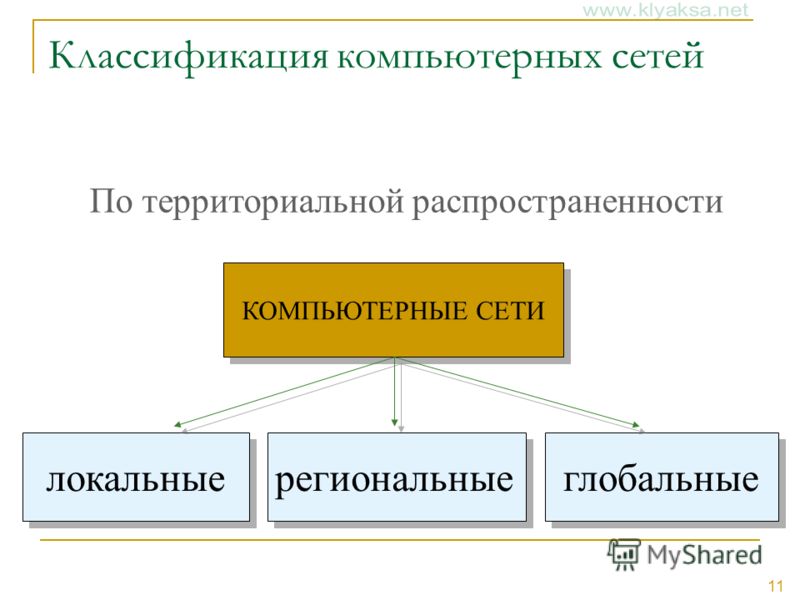

11 11 Классификация компьютерных сетей КОМПЬЮТЕРНЫЕ СЕТИ локальные региональные глобальные По территориальной распространенности

12 12 Классификация компьютерных сетей По принадлежности ведомственные государственные семейные корпоративные международные домовые КОМПЬЮТЕРНЫЕ СЕТИ

13 13 Классификация компьютерных сетей КОМПЬЮТЕРНЫЕ СЕТИ низкоскоростные (до 10 Мбит/с) низкоскоростные (до 10 Мбит/с) среднескоростные (до 100 Мбит/с) среднескоростные (до 100 Мбит/с) высокоскоростные (свыше 100 Мбит/с) высокоскоростные (свыше 100 Мбит/с) По скорости передачи информации

14 14 Классификация компьютерных сетей По типу среды передачи коаксиальные на витой паре оптоволоконные по радиоканалам (Wi-Fi, BlueTooth) по радиоканалам (Wi-Fi, BlueTooth) в инфракрасном диапазоне телефонные бытовые электрические КОМПЬЮТЕРНЫЕ СЕТИ

15 15 Локальная вычислительная сеть Локальная сеть объединяет компьютеры, установленные в одном помещении (например, школьный компьютерный класс, состоящий из 812 компьютеров) или в одном здании (например, в здании школы могут быть объединены в локальную сеть несколько десятков компьютеров, установленных в различных предметных кабинетах). Локальная вычислительная сеть, ЛВС ( англ. Local Area Network, LAN ) компьютерная сеть, покрывающая относительно небольшую территорию. Каждый компьютер, подключенный к локальной сети, должен иметь специальную плату (сетевой адаптер). Между собой компьютеры (сетевые адаптеры) соединяются, например, с помощью кабелей.

16 16 Региональные компьютерные сети Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся, например, в различных частях города. На помощь приходят региональные сети, объединяющие компьютеры в пределах одного региона (города, страны, континента). Региональная сеть – компьютерная сеть в пределах одного региона.

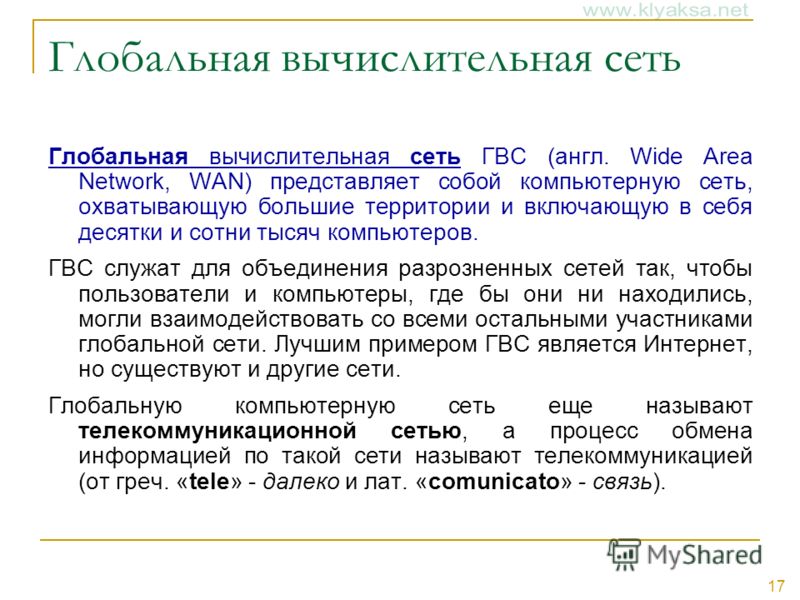

17 17 Глобальная вычислительная сеть Глобальная вычислительная сеть ГВС (англ. Wide Area Network, WAN) представляет собой компьютерную сеть, охватывающую большие территории и включающую в себя десятки и сотни тысяч компьютеров. ГВС служат для объединения разрозненных сетей так, чтобы пользователи и компьютеры, где бы они ни находились, могли взаимодействовать со всеми остальными участниками глобальной сети. Лучшим примером ГВС является Интернет, но существуют и другие сети. Глобальную компьютерную сеть еще называют телекоммуникационной сетью, а процесс обмена информацией по такой сети называют телекоммуникацией (от греч. «tele» - далеко и лат. «comunicato» - связь).

18 18 Топология сети Общая схема соединения компьютеров в сети называется топологией сети. Существует множество способов соединения сетевых устройств, из них можно выделить четыре базовых топологии: шина, кольцо, звезда и ячеистая топология. Остальные способы являются комбинациями базовых. Локальные сети чаще всего могут иметь топологию «шина» или «звезда». В первом случае все компьютеры подключены к одному общему кабелю (шине), во втором - имеется специальное центральное устройство (хаб), от которого идут «лучи» к каждому компьютеру, т.е. каждый компьютер подключен к своему кабелю.

19 19 Топология сети шина звезда кольцо ячеистая топология

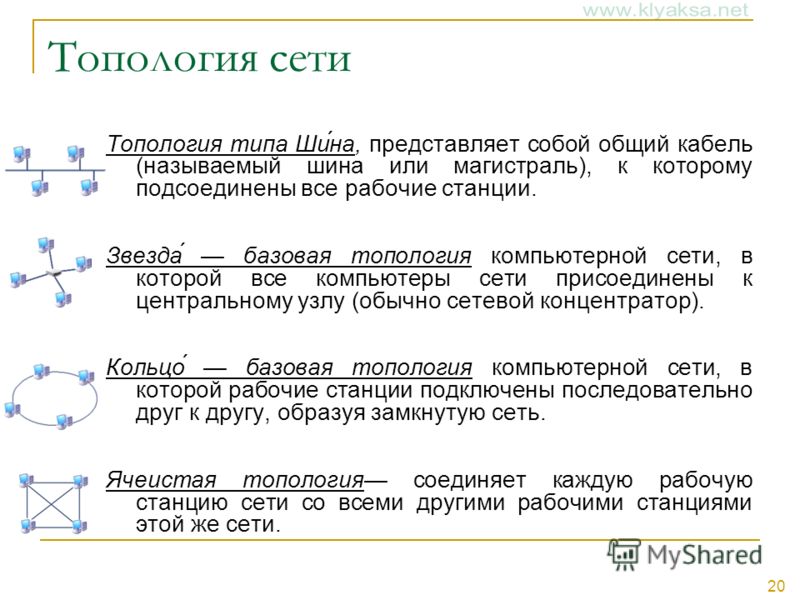

20 20 Топология сети Топология типа Ши́на, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. Звезда́ базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (обычно сетевой концентратор). Кольцо́ базовая топология компьютерной сети, в которой рабочие станции подключены последовательно друг к другу, образуя замкнутую сеть. Ячеистая топология соединяет каждую рабочую станцию сети со всеми другими рабочими станциями этой же сети.

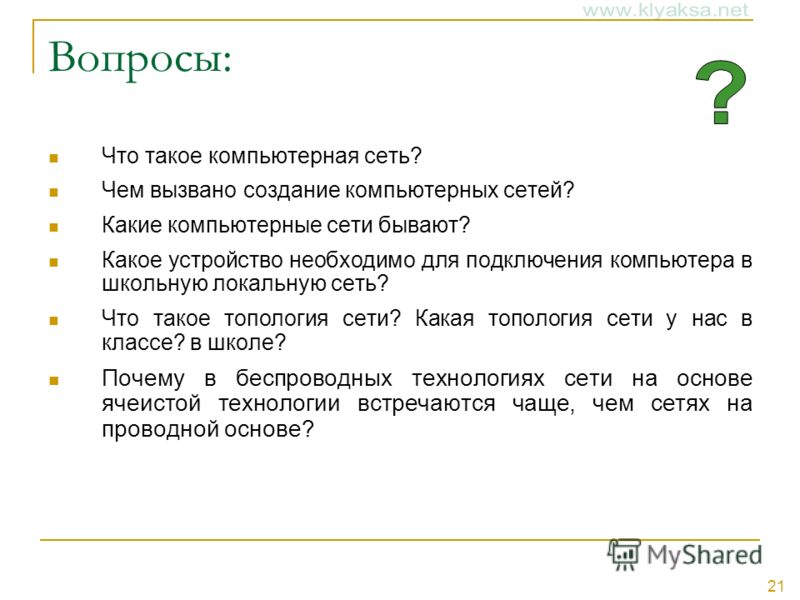

21 21 Вопросы: Что такое компьютерная сеть? Чем вызвано создание компьютерных сетей? Какие компьютерные сети бывают? Какое устройство необходимо для подключения компьютера в школьную локальную сеть? Что такое топология сети? Какая топология сети у нас в классе? в школе? Почему в беспроводных технологиях сети на основе ячеистой технологии встречаются чаще, чем сетях на проводной основе?

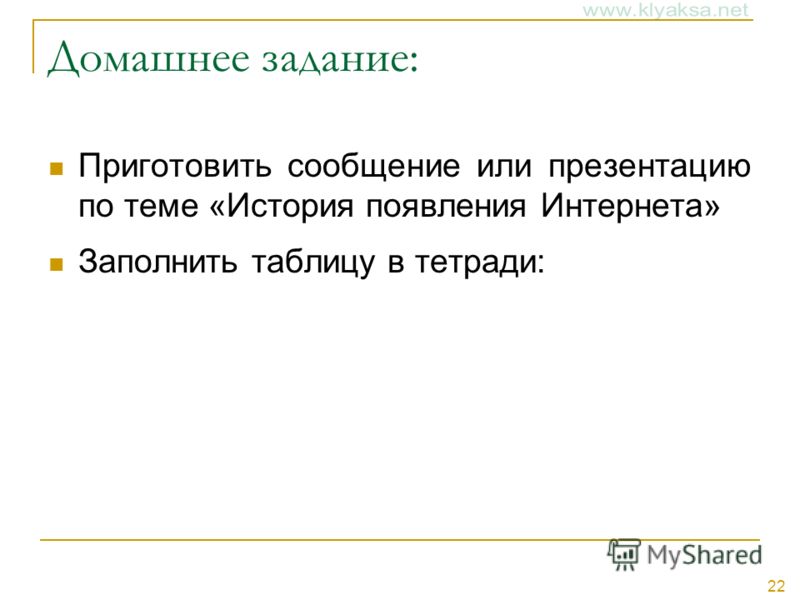

22 22 Домашнее задание: Приготовить сообщение или презентацию по теме «История появления Интернета» Заполнить таблицу в тетради:

23 23 Практическая работа: 1. Создать папку Компьютерные сети в папке с Вашей фамилией. 2. Открыть доступ к папке через сеть с возможностью редактировать информацию (нажать правую кнопку мыши и выбрать Общий доступ и безопасность
