1 Схема передачи информации. Локальные и глобальные компьютерные сети Телекоммуникационные технологии
2 Компьютерная сеть Компьютерная сеть система двух или более компьютеров, связанных каналами передачи информации..

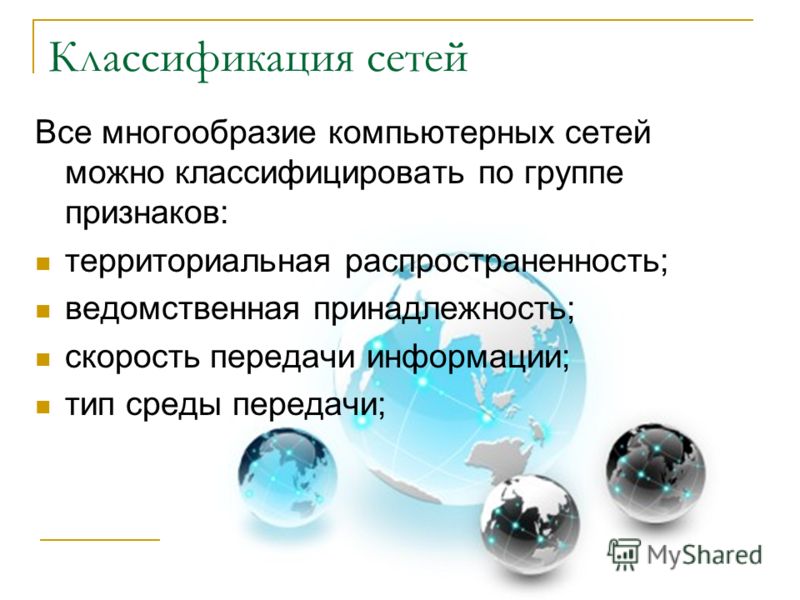

3 Классификация сетей Все многообразие компьютерных сетей можно классифицировать по группе признаков: территориальная распространенность; ведомственная принадлежность; скорость передачи информации; тип среды передачи;
4 Классификация компьютерных сетей КОМПЬЮТЕРНЫЕ СЕТИ локальные региональные глобальные По территориальной распространенности
5 Классификация компьютерных сетей По принадлежности ведомственные государственные семейные корпоративные международные домовые КОМПЬЮТЕРНЫЕ СЕТИ
6 Классификация компьютерных сетей КОМПЬЮТЕРНЫЕ СЕТИ низкоскоростные (до 10 Мбит/с) низкоскоростные (до 10 Мбит/с) среднескоростные (до 100 Мбит/с) среднескоростные (до 100 Мбит/с) высокоскоростные (свыше 100 Мбит/с) высокоскоростные (свыше 100 Мбит/с) По скорости передачи информации
7 Классификация компьютерных сетей По типу среды передачи коаксиальные на витой паре оптоволоконные по радиоканалам (Wi-Fi, BlueTooth) по радиоканалам (Wi-Fi, BlueTooth) в инфракрасном диапазоне телефонные бытовые электрические КОМПЬЮТЕРНЫЕ СЕТИ
8 Локальная вычислительная сеть Локальная вычислительная сеть, ЛВС ( англ. Local Area Network, LAN ) компьютерная сеть, покрывающая относительно небольшую территорию (компьютерный класс 8-12 ПК). Каждый компьютер, подключенный к локальной сети, должен иметь специальную плату (сетевой адаптер). Между собой компьютеры (сетевые адаптеры) соединяются, например, с помощью кабелей. Сетевой адаптер – устройство, отвечающее за сопряжение компьютера и канала связи, он принимает и передает сигнал, распространяемые по каналу.
9 Региональные компьютерные сети Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся, например, в различных частях города. На помощь приходят региональные сети, объединяющие компьютеры в пределах одного региона (города, страны, континента). Региональная сеть – компьютерная сеть в пределах одного региона.
10 Глобальная вычислительная сеть Глобальная вычислительная сеть ГВС (англ. Wide Area Network, WAN) представляет собой компьютерную сеть, охватывающую большие территории и включающую в себя десятки и сотни тысяч компьютеров. Глобальную компьютерную сеть еще называют телекоммуникационной сетью, а процесс обмена информацией по такой сети называют телекоммуникацией (от греч. «tele» - далеко и лат. «comunicato» - связь). Интернет это глобальная КС, объединяющая локальные, региональные и корпоративные сети и включает в себя миллионы ПК.
11 Топология сети Общая схема соединения компьютеров в сети называется топологией сети. Существует множество способов соединения сетевых устройств, из них можно выделить четыре базовых топологии: шина, кольцо, звезда и ячеистая топология. Остальные способы являются комбинациями базовых. Локальные сети чаще всего могут иметь топологию «шина» или «звезда». В первом случае все компьютеры подключены к одному общему кабелю (шине), во втором - имеется специальное центральное устройство (хаб), от которого идут «лучи» к каждому компьютеру, т.е. каждый компьютер подключен к своему кабелю.
12 Топология сети шина звезда кольцо ячеистая топология
13 Топология сети Топология типа Ши́на, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. Звезда́ базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (обычно сетевой концентратор). Кольцо́ базовая топология компьютерной сети, в которой рабочие станции подключены последовательно друг к другу, образуя замкнутую сеть. Ячеистая топология соединяет каждую рабочую станцию сети со всеми другими рабочими станциями этой же сети.
14 Скорость передачи в сети Интернет: 1 байт/с=8бит/с 1Кбит=1024бит/с 1Мбит=1024Кбит/с 1Гбит=1024Мбит/с
