1 Ерунок Технология Тема:«Изготовление столярного ерунка» 6 класс
2 Новая тема На практических занятиях мы уже встречались со многими разметочными инструментами, которые нам были нужны для работы. Напомните, какими разметочными инструментами мы уже работали? Ответ: Линейка, угольник, рейсмус, карандаш, циркуль. Сегодня на уроке мы познакомимся с новым разметочным инструментом и изготовим на практическом задании.
3 Ерунок Давайте посмотрим на конструкцию ерунка! Ерунок состоит: Колодка Перо

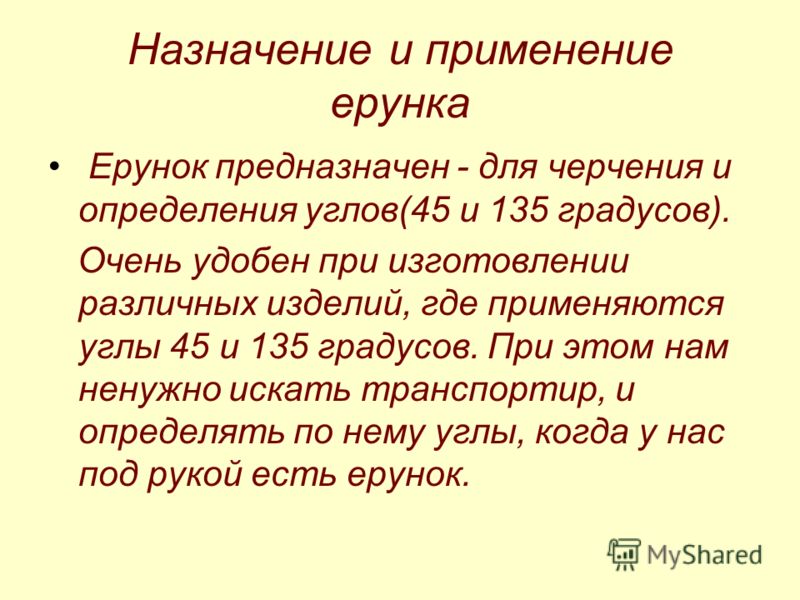

4 Назначение и применение ерунка Ерунок предназначен - для черчения и определения углов(45 и 135 градусов). Очень удобен при изготовлении различных изделий, где применяются углы 45 и 135 градусов. При этом нам ненужно искать транспортир, и определять по нему углы, когда у нас под рукой есть ерунок.
5 Технологическая карта на изготовление изделия ерунок
6 Технологическая карта Последовательност ь изготовления ЭскизИнструмен т 1 Разметить и выстрогать заготовку по размеру: мм Линейка, Угольник, Карандаш, Рейсмус, Рубанок 2 Разметить и выстрогать заготовку на перо по размеру Линейка, Угольник, Карандаш, Рейсмус, Рубанок 3 Один конец колодки разметить под углом с помощью транспортира Транспортир, Карандаш, Линейка, Угольник
7 4 Отпилить размеченный конец бруска под углом 45` Пила 5 Разметить проушину: мм Линейка, Угольник, Карандаш, Рейсмус 6 Запилить и выдолбить проушину. Дно проушины изготовлено под углом 45* Линейка, Угольник, Карандаш, Рейсмус 7 Собрать ерунок «насухо». Проконтролировать углы: 45 и 135 градусов Транспортир, Шаблон 8 Склеить ерунок. Проконтролировать углы: 45 и135 градусов Клей, Кисточка, Транспортир, Шаблон
8 9 Убрать ерунок для выдержки Струбцина 10 Разметить длину пера и колодки по чертежу Линейка, Угольник, Карандаш, 11 Отпилить припускНожовка 12 Зачистить плоскости изделия Наждачная бумага

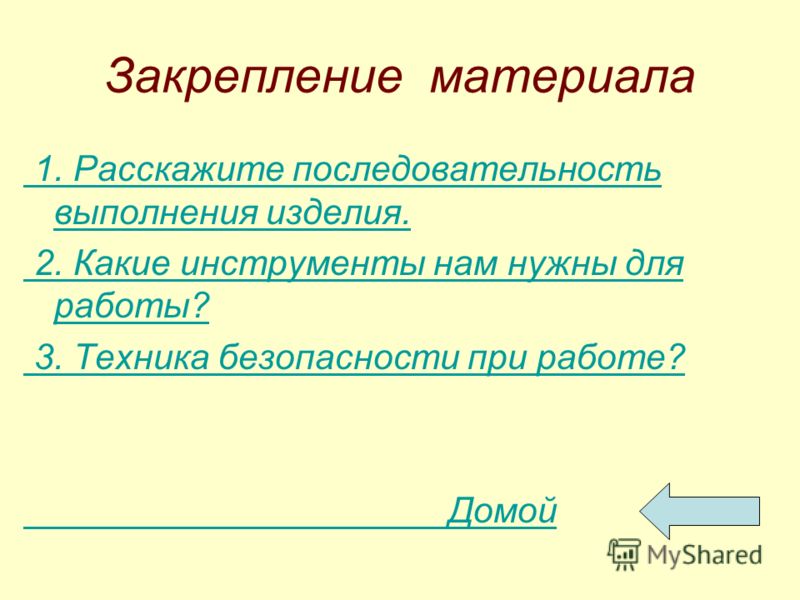

9 Закрепление материала 1. Расскажите последовательность выполнения изделия. 2. Какие инструменты нам нужны для работы? 3. Техника безопасности при работе? Домой
