АРХИТЕКТУРА ДРЕВНЕЙ ГРЕЦИИ «Человек – мера всех вещей» - презентация

1 АРХИТЕКТУРА ДРЕВНЕЙ ГРЕЦИИ «Человек – мера всех вещей»

2 – Модель раннего греческого храма – Внешний вид и план храма аб г в а – наос – центральная часть внутреннего пространства храма, или святилище б – статуя божества в – портик г – помещение для хранения даров В основе планировочной структуры храма лежал жилой дом, где очаг был заменен статуей божества ПЛАНИРОВОЧНАЯ СТРУКТУРА АНТИЧНОГО ХРАМА

3 Ордер имеет трехчастное деление по вертикали: – опора, – несущая часть, – несомая система. I II III I II

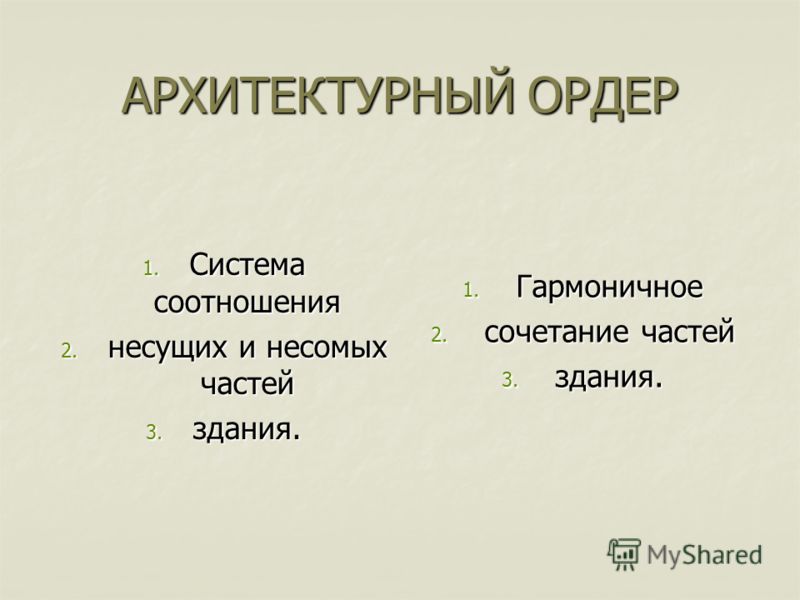

4 АРХИТЕКТУРНЫЙ ОРДЕР 1. Гармоничное 2. сочетание частей 3. здания. 1. Система соотношения 2. несущих и несомых частей 3. здания.

5 Аксонометрический разрез I. ОПОРА: 1 – СТЕРЕОБАТ II. НЕСУЩАЯ ЧАСТЬ: 2 – КОЛОННА 2.1 – Ствол – Каннелюры 2.2 – Капитель – Абака – Эхин III. НЕСОМАЯ ЧАСТЬ: 3 – АНТАБЛЕМЕНТ 3.2 – Фриз 3.1 – Архитрав – Триглифы – Метопы 3.3 – Карниз 4 – ФРОНТОН

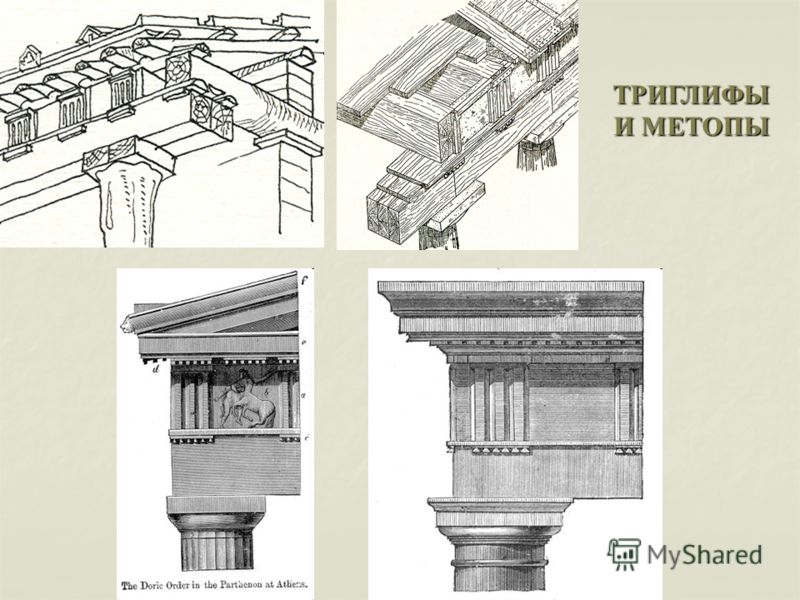

6 ТРИГЛИФЫ И МЕТОПЫ

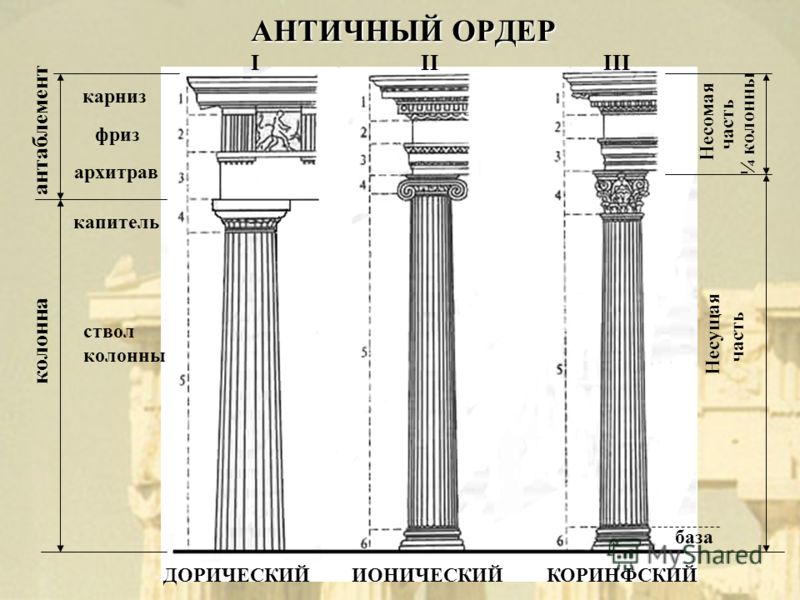

7 АНТИЧНЫЙ ОРДЕР ДОРИЧЕСКИЙИОНИЧЕСКИЙКОРИНФСКИЙ колонна капитель ствол колонны база архитрав фриз карниз антаблемент Несомая часть ¼ колонны Несущая часть IIIIII

8 ДОРИЧЕСКИЙ ОРДЕР Колонна – фигура атлета

9 ИОНИЧЕСКИЙ ОРДЕР Колонна – фигура женщины

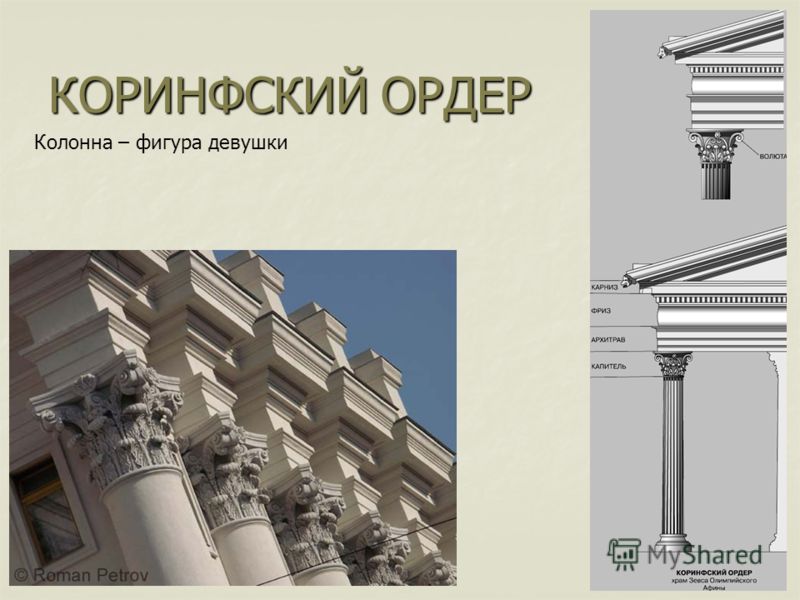

10 КОРИНФСКИЙ ОРДЕР Колонна – фигура девушки

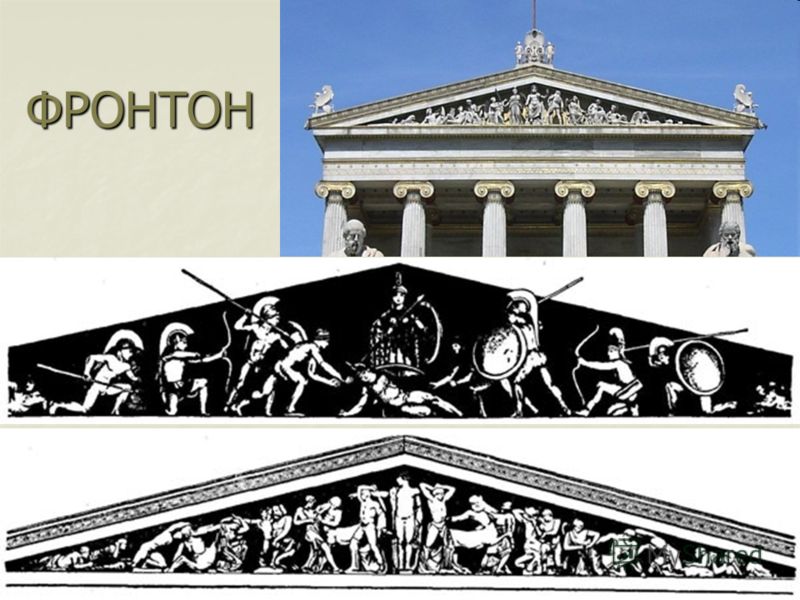

11 ФРОНТОН

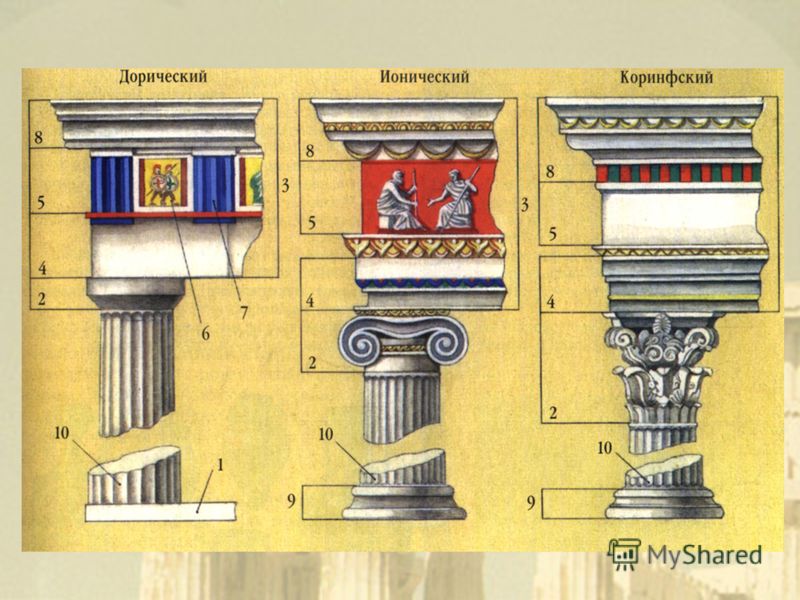

12

13 АНТИЧНЫЙ ХРАМ

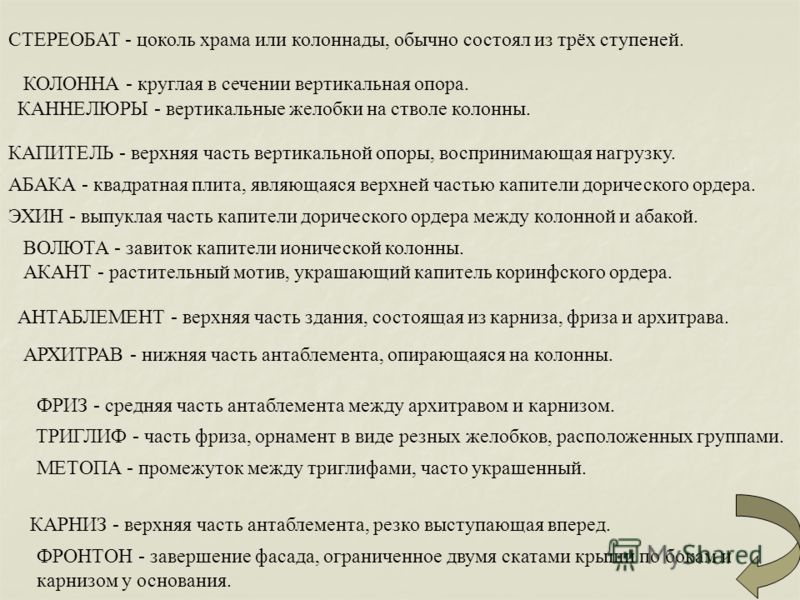

14 СТЕРЕОБАТ - цоколь храма или колоннады, обычно состоял из трёх ступеней. КОЛОННА - круглая в сечении вертикальная опора. КАННЕЛЮРЫ - вертикальные желобки на стволе колонны. АБАКА - квадратная плита, являющаяся верхней частью капители дорического ордера. ЭХИН - выпуклая часть капители дорического ордера между колонной и абакой. КАПИТЕЛЬ - верхняя часть вертикальной опоры, воспринимающая нагрузку. АРХИТРАВ - нижняя часть антаблемента, опирающаяся на колонны. ФРИЗ - средняя часть антаблемента между архитравом и карнизом. ТРИГЛИФ - часть фриза, орнамент в виде резных желобков, расположенных группами. МЕТОПА - промежуток между триглифами, часто украшенный. ФРОНТОН - завершение фасада, ограниченное двумя скатами крыши по бокам и карнизом у основания. КАРНИЗ - верхняя часть антаблемента, резко выступающая вперед. АНТАБЛЕМЕНТ - верхняя часть здания, состоящая из карниза, фриза и архитрава. ВОЛЮТА - завиток капители ионической колонны. АКАНТ - растительный мотив, украшающий капитель коринфского ордера.

15 ДОМАШНЕЕ ЗАДАНИЕ Материал урока Материал урока Подготовка по теме «Архитектурные особенности храма…» (индивидуально): Подготовка по теме «Архитектурные особенности храма…» (индивидуально): 1 ряд – Парфенон (Афины) 1 ряд – Парфенон (Афины) 2 ряд – Эрехтейон (Афины) 2 ряд – Эрехтейон (Афины) 3 ряд – Пантеон (Рим) 3 ряд – Пантеон (Рим)
