1 Методология выбора лакокрасочных покрытий и ингибиторов коррозии, перспективы их использования при противокоррозионной защите объектов ОАО «Газпром» Начальник лаборатории Вагапов Р.К., Центр «Надежность и ресурс объектов ЕСГ» Международная конференция «Актуальные вопросы противокоррозионной защиты» (РАСР-2012)

2 2 Нормативная документация ОАО «Газпром» в области защитных покрытий Р Газпром «Защита от коррозии. Основные требования к внутренним и наружным защитным покрытиям для технологического оборудования, надземных металлоконструкций и строительных сооружений» Р Газпром «Защита от коррозии. Защита морских сооружений от коррозии защитными покрытиями»

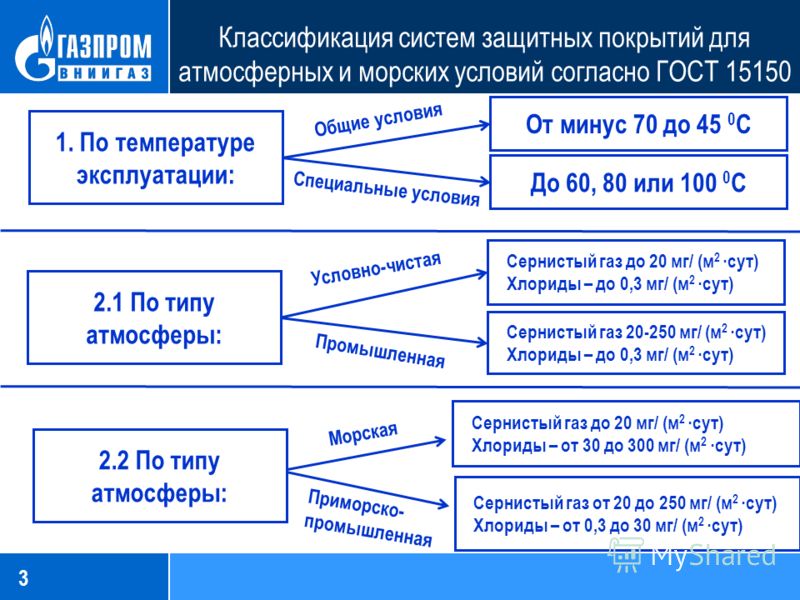

3 3 Классификация систем защитных покрытий для атмосферных и морских условий согласно ГОСТ По температуре эксплуатации: От минус 70 до 45 0 С До 60, 80 или С Общие условия Специальные условия 2.1 По типу атмосферы: Сернистый газ до 20 мг/ (м 2 ·сут) Хлориды – до 0,3 мг/ (м 2 ·сут) Условно-чистая Приморско- промышленная Сернистый газ мг/ (м 2 ·сут) Хлориды – до 0,3 мг/ (м 2 ·сут) 2.2 По типу атмосферы: Сернистый газ до 20 мг/ (м 2 ·сут) Хлориды – от 30 до 300 мг/ (м 2 ·сут) Сернистый газ от 20 до 250 мг/ (м 2 ·сут) Хлориды – от 0,3 до 30 мг/ (м 2 ·сут) Морская Промышленная

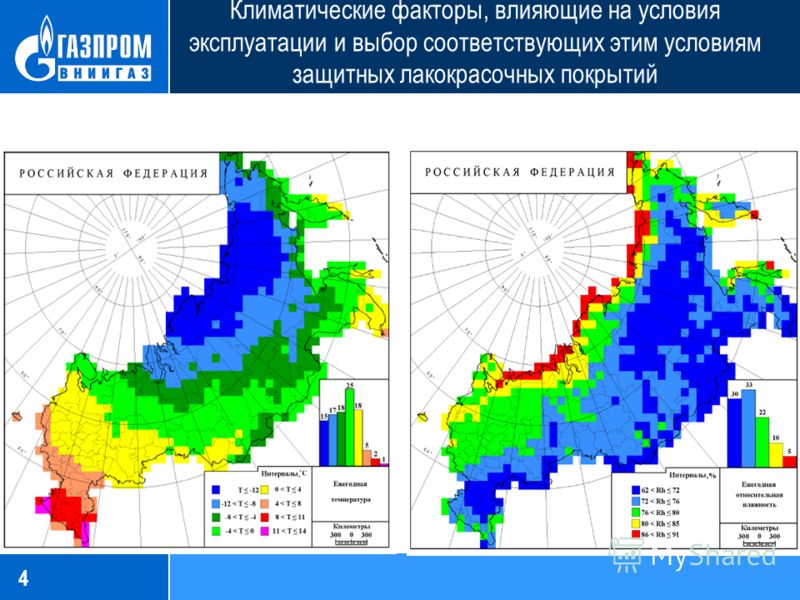

4 4 Климатические факторы, влияющие на условия эксплуатации и выбор соответствующих этим условиям защитных лакокрасочных покрытий

5 5 Порядок проведения комплексной оценки покрытий С целью выявления наиболее технически совершенных и конкурентоспособных образцов лакокрасочных покрытий в Р Газпром и в Р Газпром определен порядок их комплексной оценки: 1. Входной контроль лакокрасочного материала 2. Оценка исходных характеристик лакокрасочного покрытия 5. Опытно-промышленные испытания лакокрасочного покрытия 4. Ускоренные климатические испытания лакокрасочного покрытия и оценка после них изменений характеристик 3. Лабораторные испытания лакокрасочного покрытия и оценка после них изменений характеристик 6. Оценка изменений характеристик покрытия после испытаний

6 6 Условия проведения ускоренных климатических испытаний согласно ГОСТ Предварительная оценка коррозионного воздействия в районе Байдарацкой губы

7 7 Реестр систем покрытий и лакокрасочных материалов для противокоррозионной защиты надземных металлоконструкций, технологического оборудования и строительных сооружений

8 Испытания систем лакокрасочных покрытий на пожарно-технические свойства Горючесть ВоспламеняемостьРаспространение пламени Токсичность продуктов горения Дымо- образующая способность

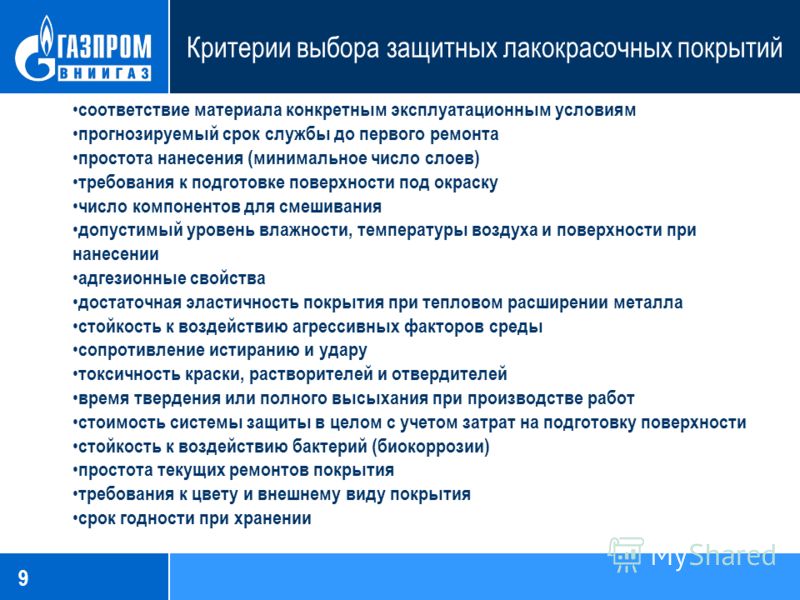

9 9 Критерии выбора защитных лакокрасочных покрытий соответствие материала конкретным эксплуатационным условиям прогнозируемый срок службы до первого ремонта простота нанесения (минимальное число слоев) требования к подготовке поверхности под окраску число компонентов для смешивания допустимый уровень влажности, температуры воздуха и поверхности при нанесении адгезионные свойства достаточная эластичность покрытия при тепловом расширении металла стойкость к воздействию агрессивных факторов среды сопротивление истиранию и удару токсичность краски, растворителей и отвердителей время твердения или полного высыхания при производстве работ стоимость системы защиты в целом с учетом затрат на подготовку поверхности стойкость к воздействию бактерий (биокоррозии) простота текущих ремонтов покрытия требования к цвету и внешнему виду покрытия срок годности при хранении

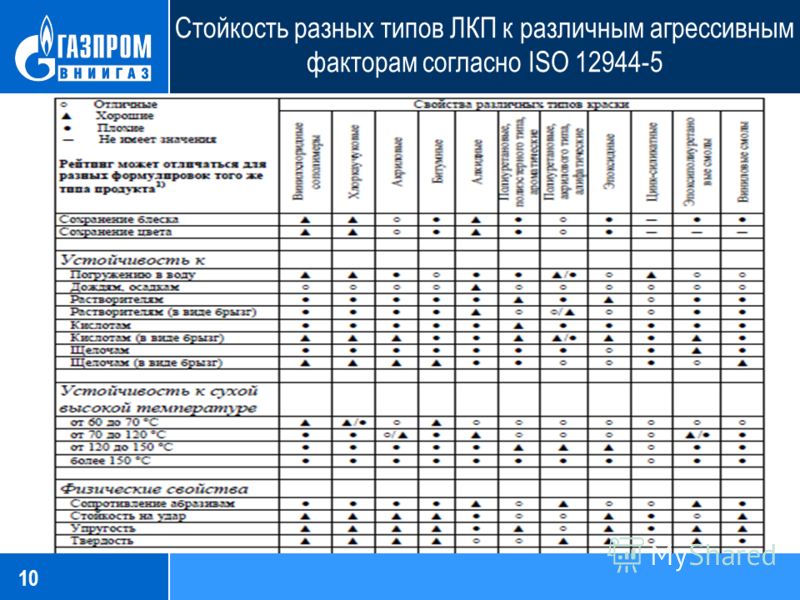

10 10 Стойкость разных типов ЛКП к различным агрессивным факторам согласно ISO

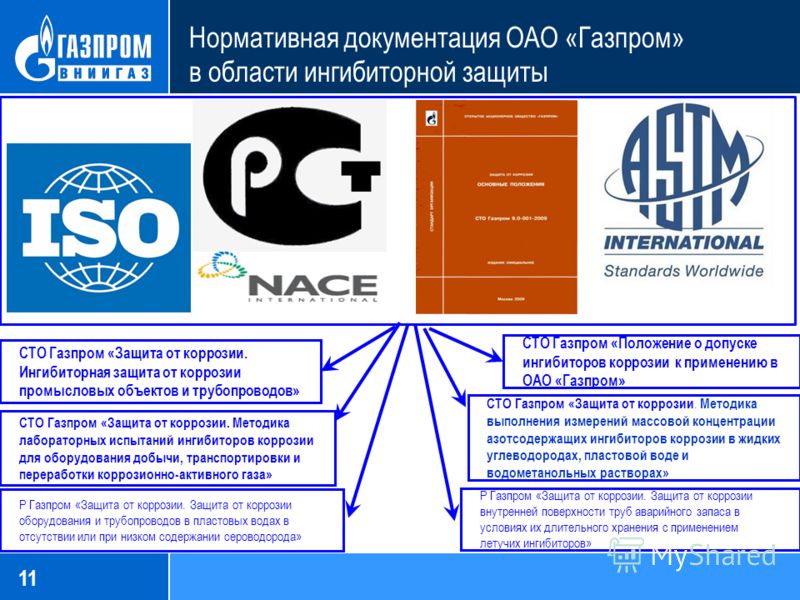

11 11 Нормативная документация ОАО «Газпром» в области ингибиторной защиты СТО Газпром «Защита от коррозии. Ингибиторная защита от коррозии промысловых объектов и трубопроводов» СТО Газпром «Положение о допуске ингибиторов коррозии к применению в ОАО «Газпром» СТО Газпром «Защита от коррозии. Методика лабораторных испытаний ингибиторов коррозии для оборудования добычи, транспортировки и переработки коррозионно-активного газа» СТО Газпром «Защита от коррозии. Методика выполнения измерений массовой концентрации азотсодержащих ингибиторов коррозии в жидких углеводородах, пластовой воде и водометанольных растворах» Р Газпром «Защита от коррозии. Защита от коррозии оборудования и трубопроводов в пластовых водах в отсутствии или при низком содержании сероводорода» Р Газпром «Защита от коррозии. Защита от коррозии внутренней поверхности труб аварийного запаса в условиях их длительного хранения с применением летучих ингибиторов»

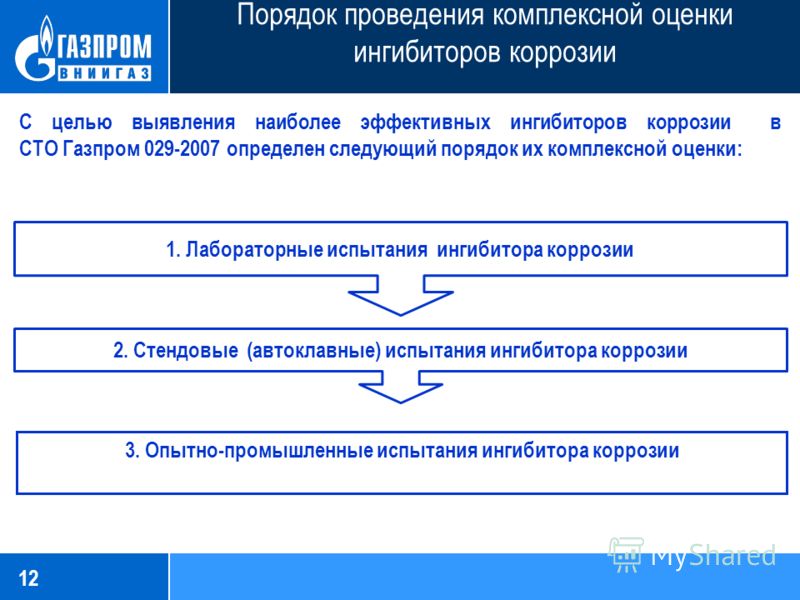

12 12 Порядок проведения комплексной оценки ингибиторов коррозии С целью выявления наиболее эффективных ингибиторов коррозии в СТО Газпром определен следующий порядок их комплексной оценки: 1. Лабораторные испытания ингибитора коррозии 2. Стендовые (автоклавные) испытания ингибитора коррозии 3. Опытно-промышленные испытания ингибитора коррозии

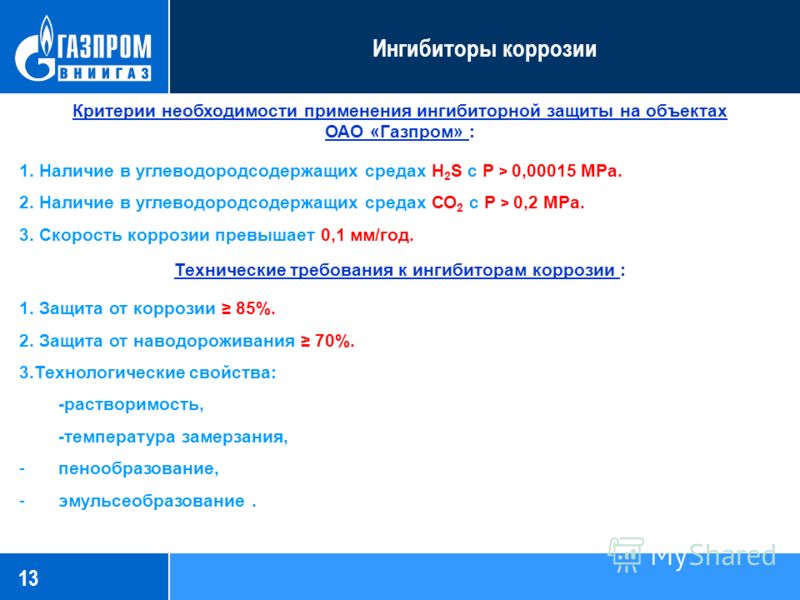

13 13 Ингибиторы коррозии Критерии необходимости применения ингибиторной защиты на объектах ОАО «Газпром» : 1. Наличие в углеводородсодержащих средах H 2 S с Р > 0,00015 МРа. 2. Наличие в углеводородсодержащих средах СО 2 с Р > 0,2 МРа. 3. Скорость коррозии превышает 0,1 мм/год. Технические требования к ингибиторам коррозии : 1. Защита от коррозии 85%. 2. Защита от наводороживания 70%. 3.Технологические свойства: -растворимость, -температура замерзания, -пенообразование, -эмульсеобразование.
