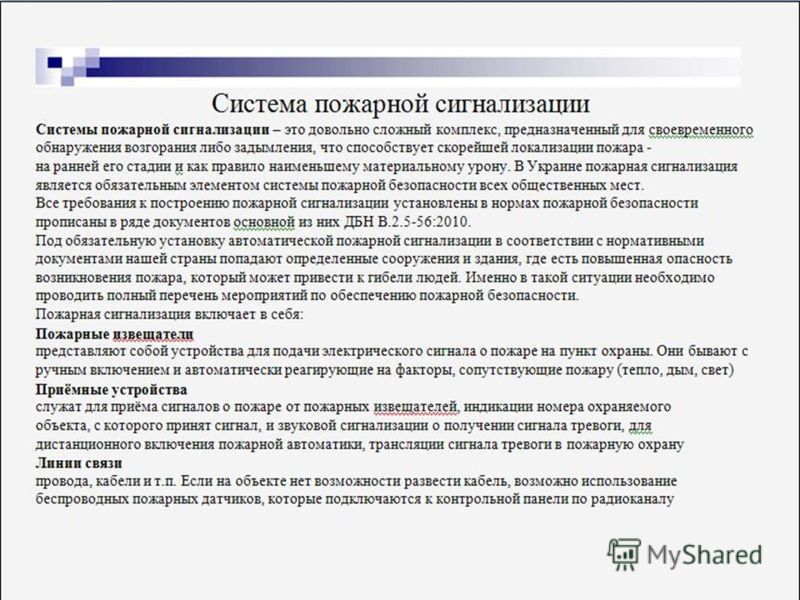

4 Структура системы/систем Связь между системами по Система 1 Система 8 max Межсистемный интерфейс CAN2 Связь с ПК, мониторинг RS-485 Системный интерфейс CAN1 Шлейф адресный Безадресные шлейфы БВВ-А-02 (пожарный) БВВ-ААдр. Изв. БШ-А БКИ-А ИТ ППКП БВВ-А02-01 Не адр. Изв.

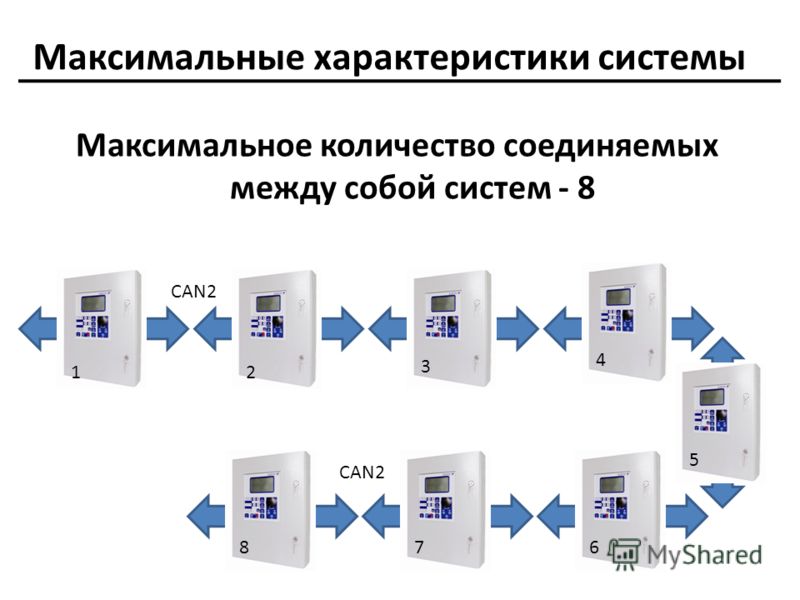

5 Максимальные характеристики системы Максимальное количество соединяемых между собой систем CAN2
6 Максимальное количество ППКП «Варта-Адрес» в одной системе - 3 шт Основной прибор Конфигурирование, управление и отображение состояний системы. Ведение журнала событий Выносной прибор Отображение состояний системы, журнал событий Отображение состояний системы, журнал событий CAN1
7 Распределение компонентов в системе, интерфейсы и адресные поля CAN2 CAN1 ШСА

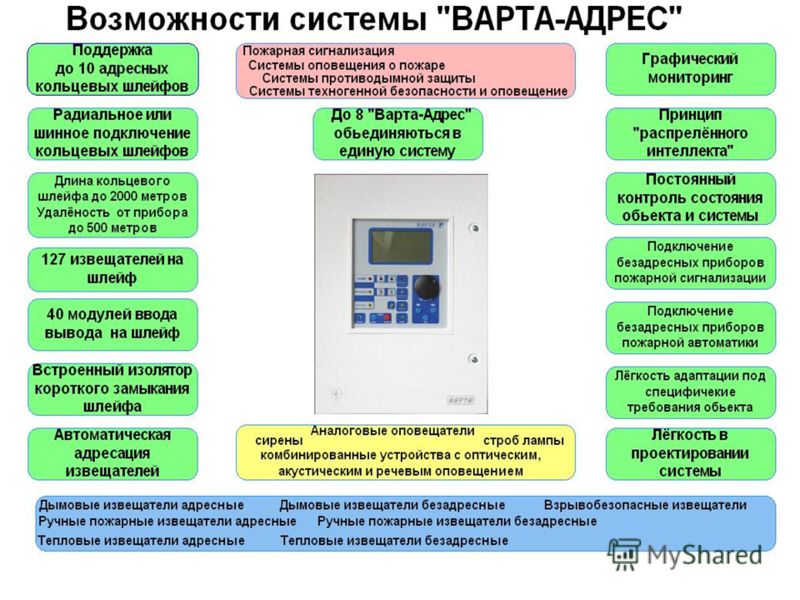

8 Компоненты адресной системы: ППКП «Варта-Адрес»; БШ-А (блок шлейфа адресного); Извещатели: ИПД-А, ИПТ-А, ИПР-А; БВВ-А (блок ввода-вывода адресный); – БВВ-А (без реле); – БВВ-А-01 (с реле); – БВВ-А-02 («пожарный»); – БВВ-А (БСП); ИТ-32/64/128/графическое; БКИ-А (блок коллектора интерфейса); Коммуникаторы (ТК-2/Д, TK-2/GSM);

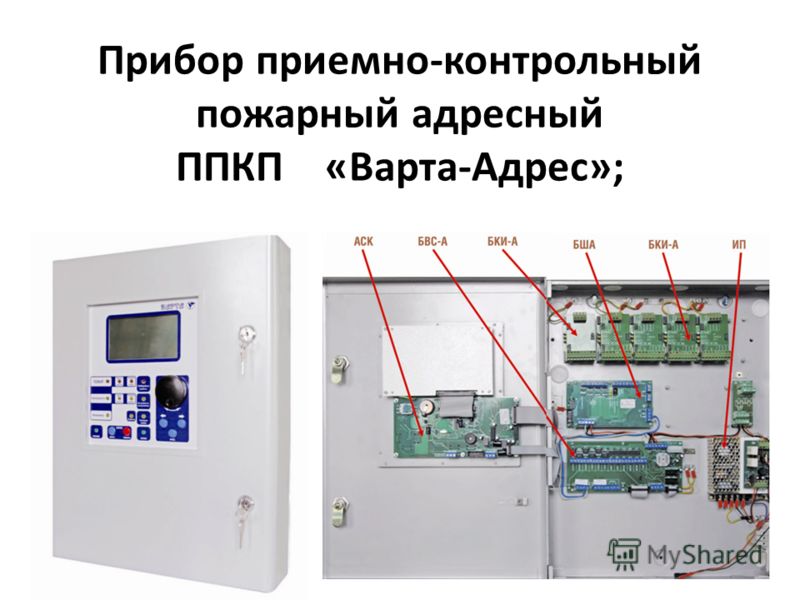

9 Прибор приемно-контрольный пожарный адресный ППКП «Варта-Адрес»;
10 Блок шлейфа адресного БШ-А Управление одним адресным шлейфом ППКП «Варта- Адрес» Может устанавливаться в ППКП «Варта-Адрес» и выносится от ППКП до 500 метров
11 Технические характеристики БШ-А Питание кольцевого шлейфа сигнализации с защитой от короткого замыкания Связь шлейфа с системой Хранение конфигурации шлейфа Хранение и обработку аргументов логики работы зон и групп шлейфа Адресация шлейфа Длина петли шлейфа сигнализации до 2000 метров Сопротивление провода петли шлейфа сигнализации не более 50 Ом Максимальное количество адресных извещателей– 127 шт Максимальное количество БВВ-А - 40 шт Собственный ток потребления блока без учета шлейфа не более - 50 мА Ток потребления шлейфом не более мА Коммутируемые ключи (оптореле) «РЕЛЕ1» … «РЕЛЕ4 Коммутируемое напряжение на выходах ключей не более 42 В переменного или 60 В постоянного тока Коммутируемый ток не более 0,1 А

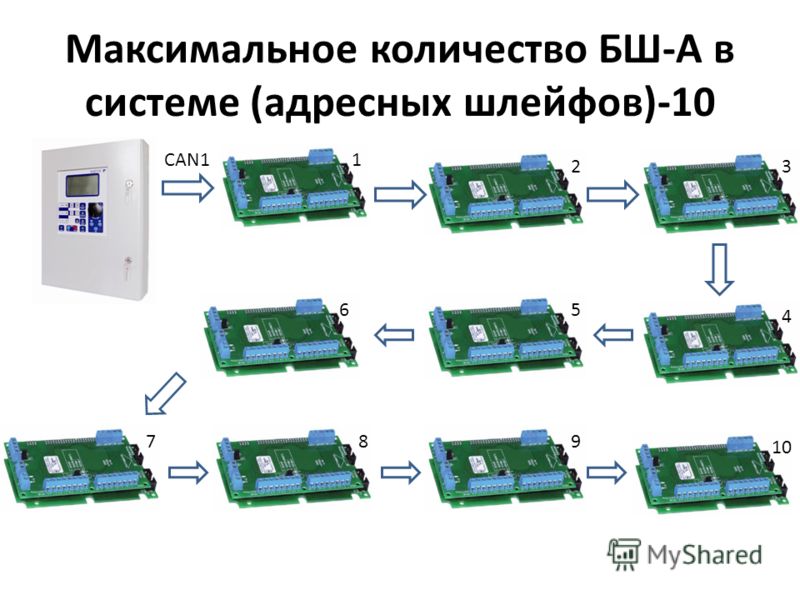

12 Максимальное количество БШ-А в системе (адресных шлейфов) CAN1
13 Максимальное количество: адресных извещателей в шлейфе – 127; БВВ-А – БШ-А БВВ-А-01 БВВ-А БВВ-А-01 БВВ-А БВВ-А-02

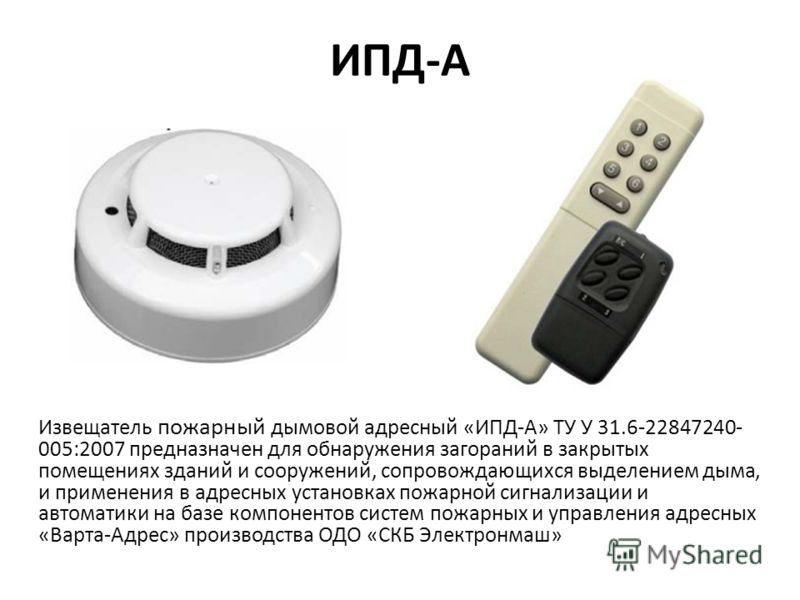

14 ИПД-А Извещатель пожарный дымовой адресный «ИПД-А» ТУ У :2007 предназначен для обнаружения загораний в закрытых помещениях зданий и сооружений, сопровождающихся выделением дыма, и применения в адресных установках пожарной сигнализации и автоматики на базе компонентов систем пожарных и управления адресных «Варта-Адрес» производства ОДО «СКБ Электронмаш»
15 ИПТ-А Извещатель пожарный тепловой адресный «ИПТ-А» ТУ У :2007 предназначен для обнаружения загораний в закрытых помещениях зданий и сооружений, сопровождающихся выделением тепла, и применения в адресных установках пожарной сигнализации и автоматики на базе компонентов систем пожарных и управления адресных «Варта-Адрес» производства ОДО «СКБ Электронмаш»

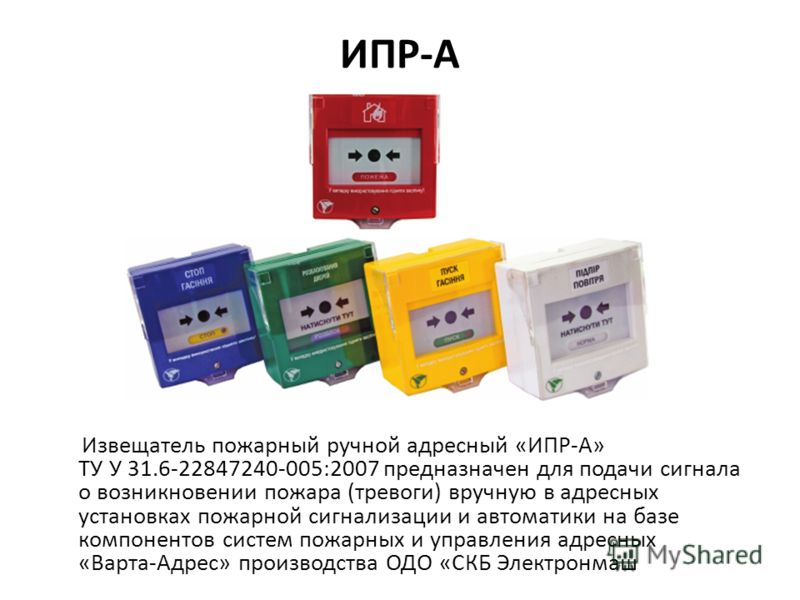

16 ИПР-А Извещатель пожарный ручной адресный «ИПР А» ТУ У :2007 предназначен для подачи сигнала о возникновении пожара (тревоги) вручную в адресных установках пожарной сигнализации и автоматики на базе компонентов систем пожарных и управления адресных «Варта Адрес» производства ОДО «СКБ Электронмаш
17 Блок ввода-вывода адресный БВВ-А Ввод сигналов от датчиков положения, напряжения, сухих контактов или тока. Управление выносной индикацией, реле и другими исполнительными устройствами.

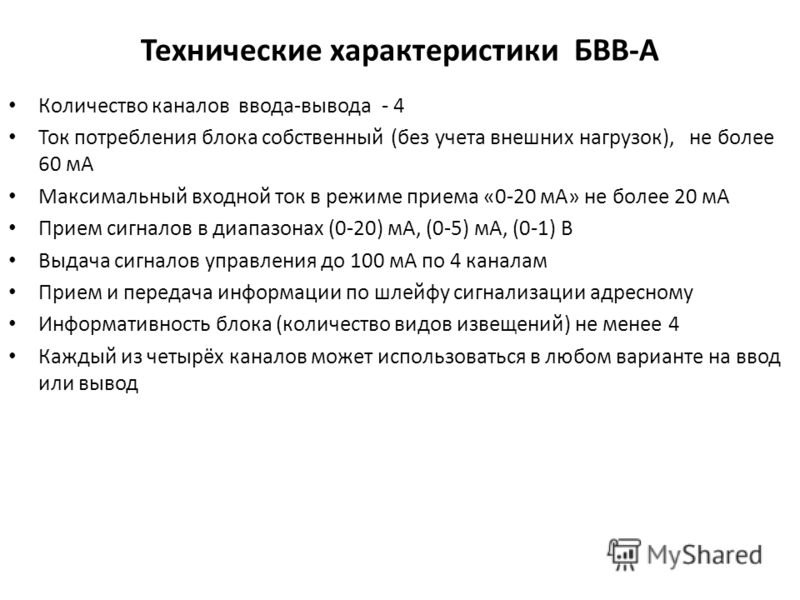

18 Технические характеристики БВВ-А Количество каналов ввода-вывода - 4 Ток потребления блока собственный (без учета внешних нагрузок), не более 60 мА Максимальный входной ток в режиме приема «0-20 мА» не более 20 мА Прием сигналов в диапазонах (0-20) мА, (0-5) мА, (0-1) В Выдача сигналов управления до 100 мА по 4 каналам Прием и передача информации по шлейфу сигнализации адресному Информативность блока (количество видов извещений) не менее 4 Каждый из четырёх каналов может использоваться в любом варианте на ввод или вывод
19 Блок ввода-вывода адресный БВВ-А-01 Ввод сигналов от датчиков положения, напряжения, сухих контактов или тока. Управление выносной индикацией, реле и другими исполнительными устройствами. Четыре встроенные реле с двумя контактами на переключение каждый
20 Технические характеристики БВВ-А-01 Количество каналов ввода-вывода - 4 Ток потребления блока собственный (без учета внешних нагрузок), не более 60 мА Максимальный входной ток в режиме приема «0-20 мА» не более 20 мА Прием сигналов в диапазонах (0-20) мА, (0-5) мА, (0-1) В Выдача сигналов управления до 100 мА по 4 каналам Управление четырьмя встроенными реле с двумя контактами на переключение каждый Коммутируемое контактами реле напряжение не более 42 В переменного или 60 В постоянного тока Коммутируемый ток не более 2 А Прием и передача информации по шлейфу сигнализации адресному Информативность блока (количество видов извещений) не менее 4 Каждый из четырёх каналов может использоваться в любом варианте на ввод или вывод
21 Блок ввода-вывода адресный БВВ-А-02 Подключение в адресный шлейф сигнализации безадресных пожарных извещателей. В каждый из четырёх каналов можно включить до 32-х безадресных пожарных извещателей.
22 Технические характеристики БВВ-А-02 Количество безадресных шлейфов сигнализации - 4 Питание, управление и прием сигналов с двухпроводных безадресных извещателей Ввод в систему статусов внимание, пожар Ток потребления блока собственный (без учета внешних нагрузок), не более 60 мА Количество режимов работы шлейфов сигнализации – 2 Ток в цепи ШС, который оценивается как обрыв, менее 4мА Ток в цепи ШС, который оценивается как КЗ, более 35 мА Диапазон токов в цепи ШС в дежурном режиме работы от 4 до 13 мА Номинальное напряжение питания 24 В Максимальный ток нагрузки каждого шлейфа сигнализации не более 100 мА Прием и передача информации по шлейфу сигнализации адресному Информативность блока (количество видов извещений) не менее 4
23 Блок ввода-вывода адресный БВВ-А Передача состояний безадресных пожарных приборов в адресный шлейф сигнализации.
24 Технические характеристики БВВ-А (БСПА) Количество каналов ввода - 4 Собственный ток потребления блока от ШС (не в момент передачи в ШС при выключенных светодиодах), мкА, не более 600 Диапазон измеряемых напряжений 0…5 В Максимальное входное напряжение на клеммах «Вход 1»… «Вход 4» не более 6 В Дискретность измерения напряжения 0,1 В Точность измерения напряжения ± 5% Диапазон измеряемых сопротивлений 0…25 кОм Дискретность измерения сопротивления 1 кОм Точность измерения сопротивления ± 5% Прием и передача информации по шлейфу сигнализации адресному Информативность блока (количество видов извещений) не менее 9
25 БКИ-А Блок коллектора интерфейсов БКИ-А предназначен для дублирования линий связи интерфейса CAN1 и для удлинения интерфейса CAN1 Обеспечивает целостность связи при обрыве или коротком замыкании одной из линий связи (основной или резервной)
26 Максимальное количество БКИ-А в системе CAN1
27 Пульт управления режимов адресный «ПУР-А» Пульт управления и индикации режимов адресный ПУР-А выполнен на базе блока ввода-вывода адресного БВВ-А и предназначен для передачи в систему состояний (внимание, пожар, неисправность, включено, блокировка) с размещенных в нем органов управления или внешних устройств а также для отображения состояний системы и построения адресных установок пожарной сигнализации и автоматики на базе компонентов систем пожарных и управления адресных «Варта-Адрес» производства ОДО «СКБ Электронмаш».
28 Информационное табло ИТ-32 Визуализация состояний системы (жёлтые светодиоды - 32 шт.) Передача в систему сигналов управления (кнопки - 32 шт.)
29 Информационное табло ИТ-64 Визуализация состояний системы (жёлтые светодиоды – 64 шт. ) Передача в систему сигналов управления (кнопки – 64 шт. )
30 Информационное табло ИТ-128 Визуализация состояний системы (жёлтые светодиоды – 128 шт.)

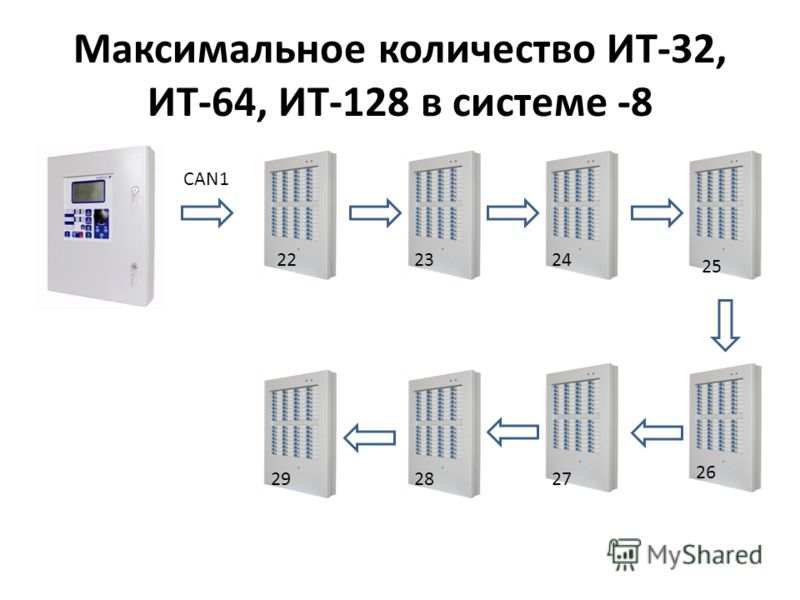

31 Максимальное количество ИТ-32, ИТ-64, ИТ-128 в системе -8 CAN

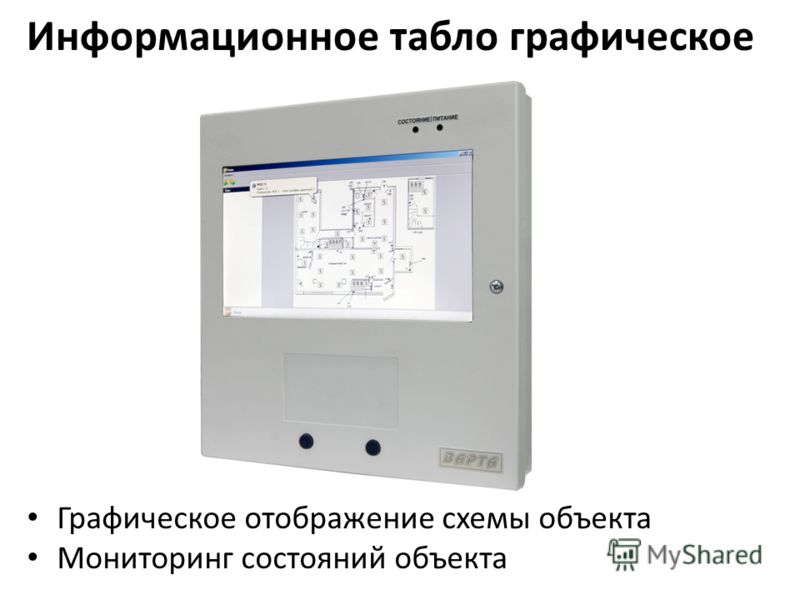

32 Информационное табло графическое Графическое отображение схемы объекта Мониторинг состояний объекта
33 Телефонный коммуникатор ТК-2/Д Приём тревожных сообщений от приборов приемно-контрольных пожарных (ППКП) и передача на пульт центрального наблюдения (ПЦН)
34 Коммуникатор ТК-2/GSM Приём тревожных сообщений от приборов приемно- контрольных пожарных (ППКП) Одна SIM-карта, работа с двумя ПЦН (2 телефонных номера) Голосовой и CSD канал передачи данных Текстовые сообщения без установки соединения
35 Коммуникатор ТК-2/GSM-01 Приём тревожных сообщений от приборов приемно-контрольных пожарных (ППКП) Две SIM-карты Голосовой, CSD и GPRS каналы передачи данных Эмулятор телефонной линии
36 Периферийные шкафы ШПА-01
37 ШПА-02
38 ШПА-03
39 Кодировка ШП-А ШПА-03-1Ш-1В-1В01-1В02-4P24П2, ШПА-02К-1Ш-1В01, ШПА-01-1В

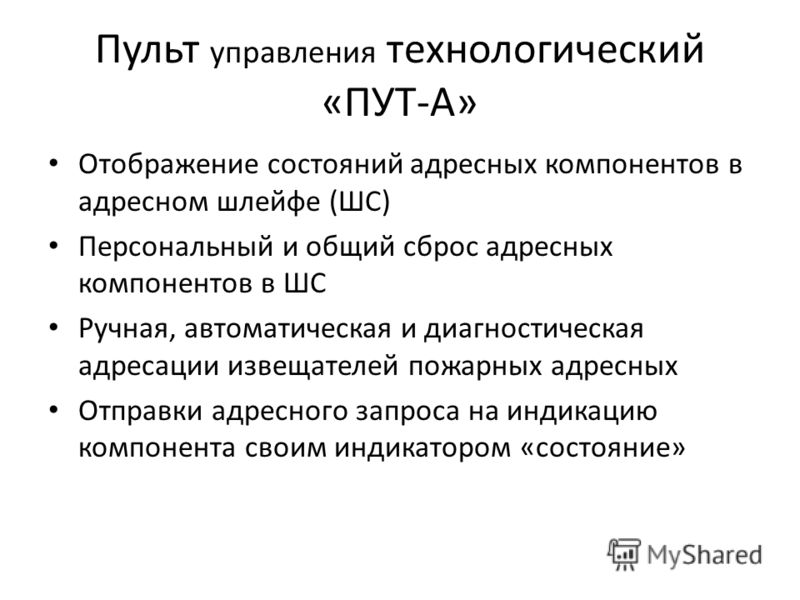

40 Пульт управления технологический «ПУТ-А»
41 Отображение состояний адресных компонентов в адресном шлейфе (ШС) Персональный и общий сброс адресных компонентов в ШС Ручная, автоматическая и диагностическая адресации извещателей пожарных адресных Отправки адресного запроса на индикацию компонента своим индикатором «состояние»
42 Адаптер интерфейсный «АИ-USB/485» Адаптер интерфейсный «АИ-USB/485 предназначен для обеспечения связи и гальванической развязки ПК имеющего интерфейс USB, с удалёнными объектами по интерфейсу RS-485
43 Индикатор монтажа шлейфа адресного «ИМ-ША» Индикатор монтажа шлейфа адресного предназначен для определения ошибок монтажа шлейфа, поставляется в составе системы
44 Дополнительное оборудование Пульт ручной адресации «ПРА» Ручная адресация адресных пожарных извещателей
