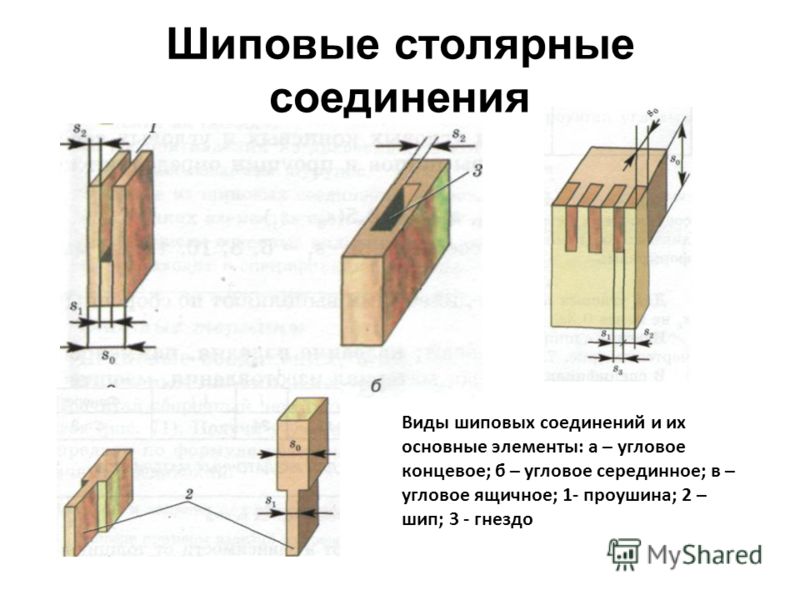

2 Шиповые столярные соединения Виды шиповых соединений и их основные элементы: а – угловое концевое; б – угловое серединное; в – угловое ящичное; 1- проушина; 2 – шип; 3 - гнездо

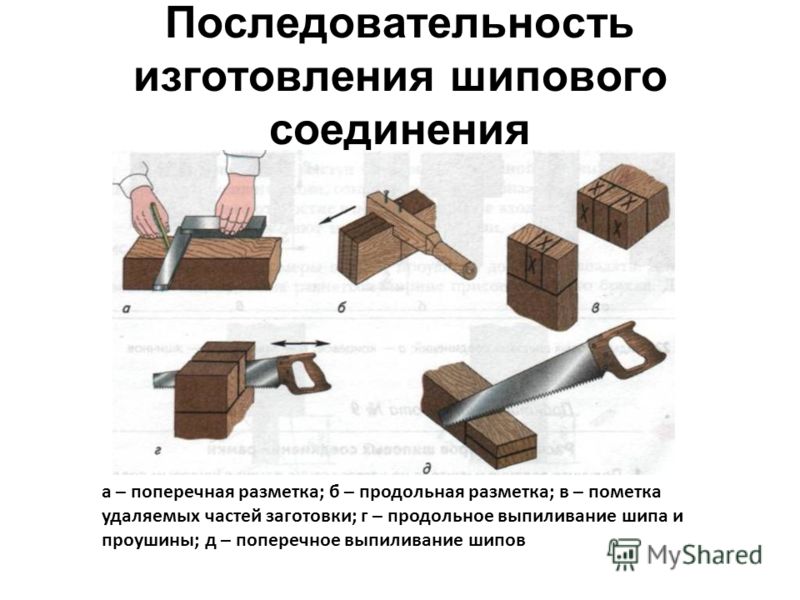

3 Последовательность изготовления шипового соединения а – поперечная разметка; б – продольная разметка; в – пометка удаляемых частей заготовки; г – продольное выпиливание шипа и проушины; д – поперечное выпиливание шипов

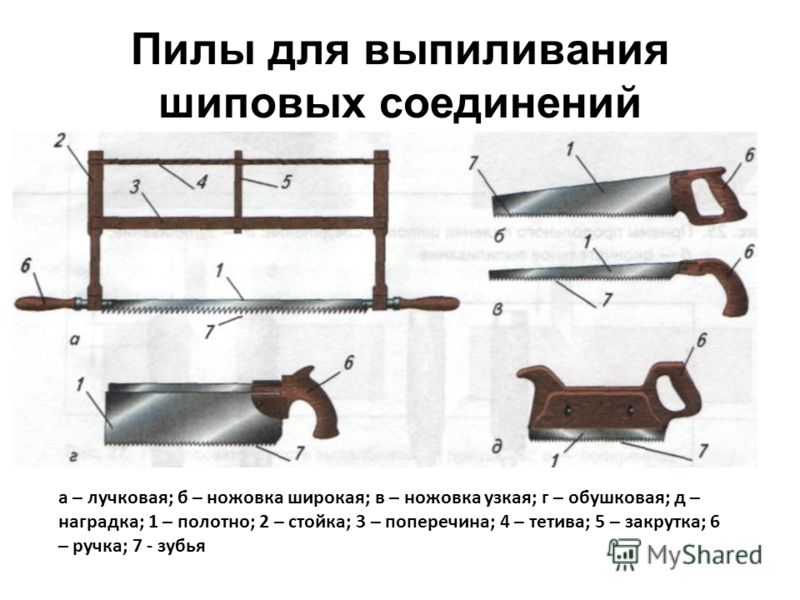

4 Пилы для выпиливания шиповых соединений а – лучковая; б – ножовка широкая; в – ножовка узкая; г – обушковая; д – наградка; 1 – полотно; 2 – стойка; 3 – поперечина; 4 – тетива; 5 – закрутка; 6 – ручка; 7 - зубья

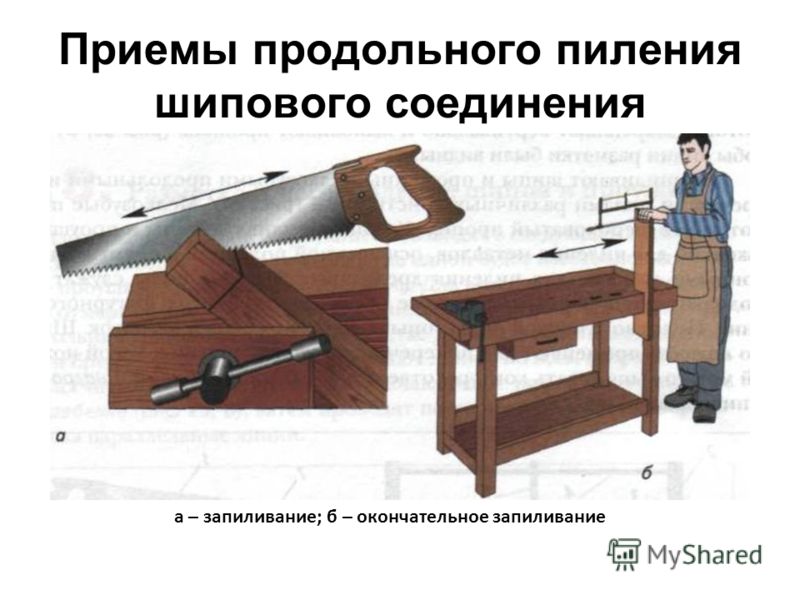

5 Приемы продольного пиления шипового соединения а – запиливание; б – окончательное запиливание

6 Инструменты для выдалбливания проушин а – долото; б - стамеска

7 Последовательность выдалбливания проушин а – поперечное надрубание дна; б- наклонное вырубание; в – углубление дна; г – долбление с противоположной стороны

8 Крепление и зачистка изделия после склеивания а – по пласти; б – по кромкам Зажим шипового соединения при склеивания

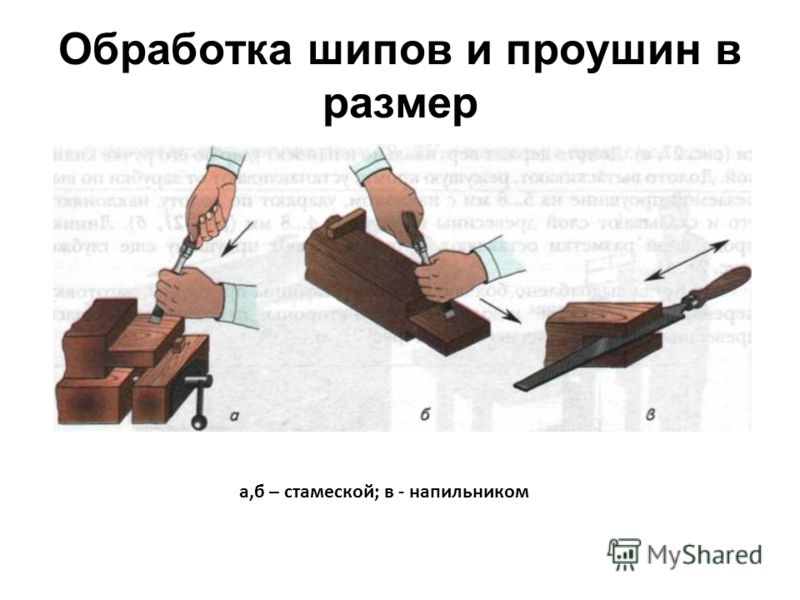

9 Обработка шипов и проушин в размер а,б – стамеской; в - напильником

10 Технологическая карта изготовления подрамника для картины с помощью вязки прямым сквозным шипом

11 Последовательность технологических операций Графическое изображение Инструменты, оборудование, материалы 1.Подобрать заготовки и отпилить в размер Столярный верстак, карандаш, линейка, ножовка, заготовка 2.Подписать цифры на заготовках Карандаш 3.Разметить проушины на длинных заготовках Карандаш, угольник, линейка 4. Разметить шипы на коротких заготовках Карандаш, угольник, линейка

12 5.Запилить проушиныСтолярный верстак, ножовка 6.Запилить шипы и отпилить «щечки» Столярный верстак, ножовка 7.Выдолбить проушиныСтолярный верстак, струбцины, долото, киянка, подкладная доска 8.Подогнать и зачистить шиповое соединение Столярный верстак, стамеска, напильник 9. Предварительно собрать подрамник в «сухую» без клея Киянка, бруски, угольник
