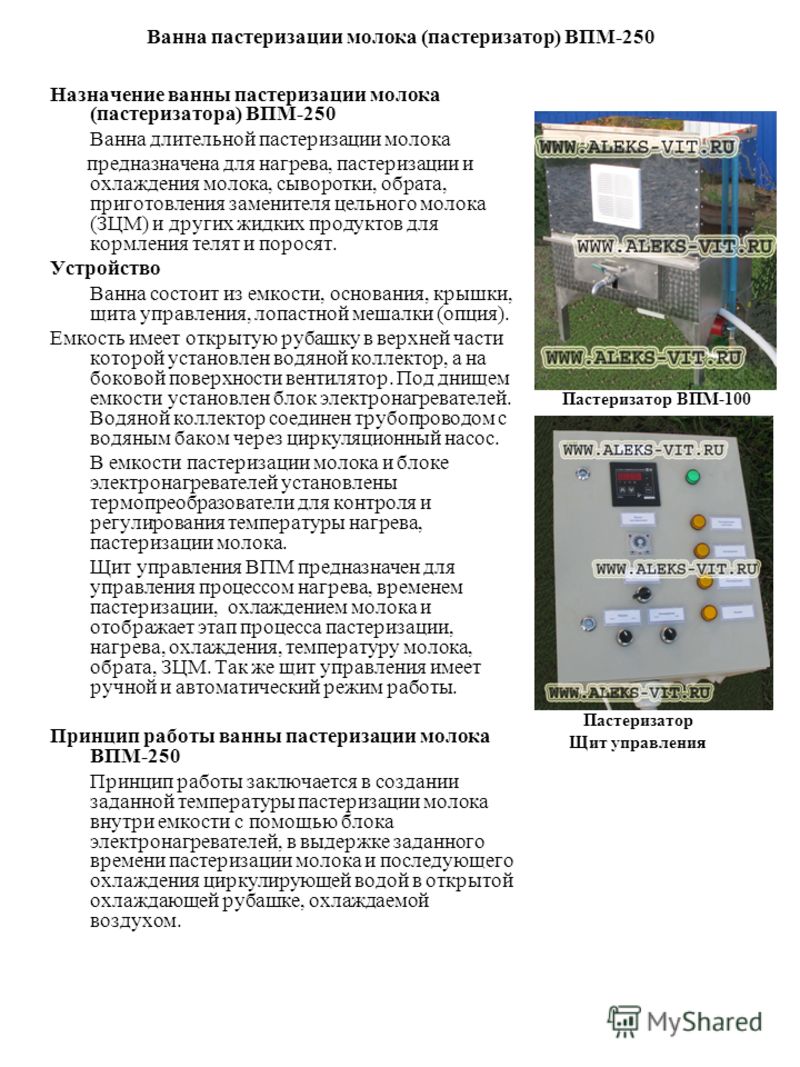

1 Ванна пастеризации молока (пастеризатор) ВПМ-250 Назначение ванны пастеризации молока (пастеризатора) ВПМ-250 Ванна длительной пастеризации молока предназначена для нагрева, пастеризации и охлаждения молока, сыворотки, обрата, приготовления заменителя цельного молока (ЗЦМ) и других жидких продуктов для кормления телят и поросят. Устройство Ванна состоит из емкости, основания, крышки, щита управления, лопастной мешалки (опция). Емкость имеет открытую рубашку в верхней части которой установлен водяной коллектор, а на боковой поверхности вентилятор. Под днищем емкости установлен блок электронагревателей. Водяной коллектор соединен трубопроводом с водяным баком через циркуляционный насос. В емкости пастеризации молока и блоке электронагревателей установлены термопреобразователи для контроля и регулирования температуры нагрева, пастеризации молока. Щит управления ВПМ предназначен для управления процессом нагрева, временем пастеризации, охлаждением молока и отображает этап процесса пастеризации, нагрева, охлаждения, температуру молока, обрата, ЗЦМ. Так же щит управления имеет ручной и автоматический режим работы. Принцип работы ванны пастеризации молока ВПМ-250 Принцип работы заключается в создании заданной температуры пастеризации молока внутри емкости с помощью блока электронагревателей, в выдержке заданного времени пастеризации молока и последующего охлаждения циркулирующей водой в открытой охлаждающей рубашке, охлаждаемой воздухом. Пастеризатор ВПМ-100 Пастеризатор Щит управления

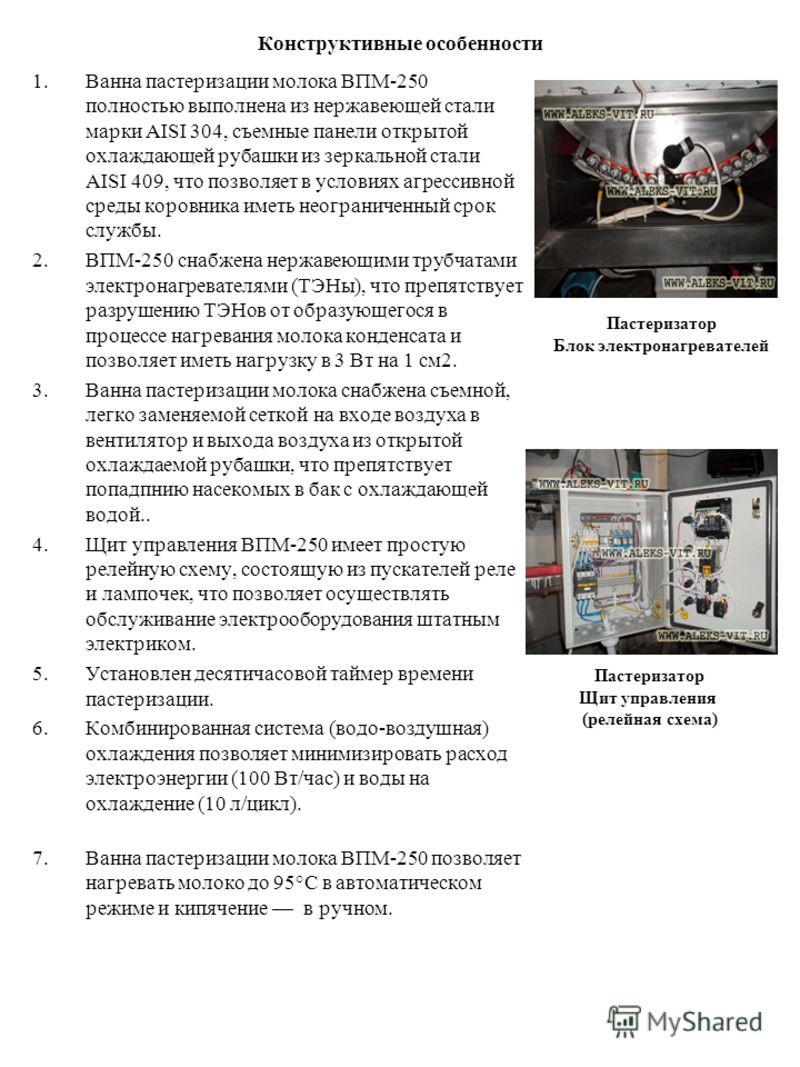

2 Конструктивные особенности 1.Ванна пастеризации молока ВПМ-250 полностью выполнена из нержавеющей стали марки AISI 304, съемные панели открытой охлаждающей рубашки из зеркальной стали AISI 409, что позволяет в условиях агрессивной среды коровника иметь неограниченный срок службы. 2.ВПМ-250 снабжена нержавеющими трубчатами электронагревателями (ТЭНы), что препятствует разрушению ТЭНов от образующегося в процессе нагревания молока конденсата и позволяет иметь нагрузку в 3 Вт на 1 см2. 3.Ванна пастеризации молока снабжена съемной, легко заменяемой сеткой на входе воздуха в вентилятор и выхода воздуха из открытой охлаждаемой рубашки, что препятствует попадпнию насекомых в бак с охлаждающей водой.. 4.Щит управления ВПМ-250 имеет простую релейную схему, состоящую из пускателей реле и лампочек, что позволяет осуществлять обслуживание электрооборудования штатным электриком. 5.Установлен десятичасовой таймер времени пастеризации. 6.Комбинированная система (водо-воздушная) охлаждения позволяет минимизировать расход электроэнергии (100 Вт/час) и воды на охлаждение (10 л/цикл). 7.Ванна пастеризации молока ВПМ-250 позволяет нагревать молоко до 95°С в автоматическом режиме и кипячение в ручном. Пастеризатор Блок электронагревателей Пастеризатор Щит управления (релейная схема)

3 Технические характеристики 1. Емкость рабочая, не менее, л Установленная мощность электронагревателей, кВт 10,8 3. Температура пастеризации, до °С Температура готового молока, не выше °С Время выдержки при температуре пастеризации, час Габаритные размеры, не более длина, мм1350 ширина, мм1000 высота, мм Напряжение электропитания переменного тока, В 220/380 Пастеризатор (изготовление ) Пастеризатор (испытание ) Пастеризатор (упаковка ) Пастеризатор (упаковка )

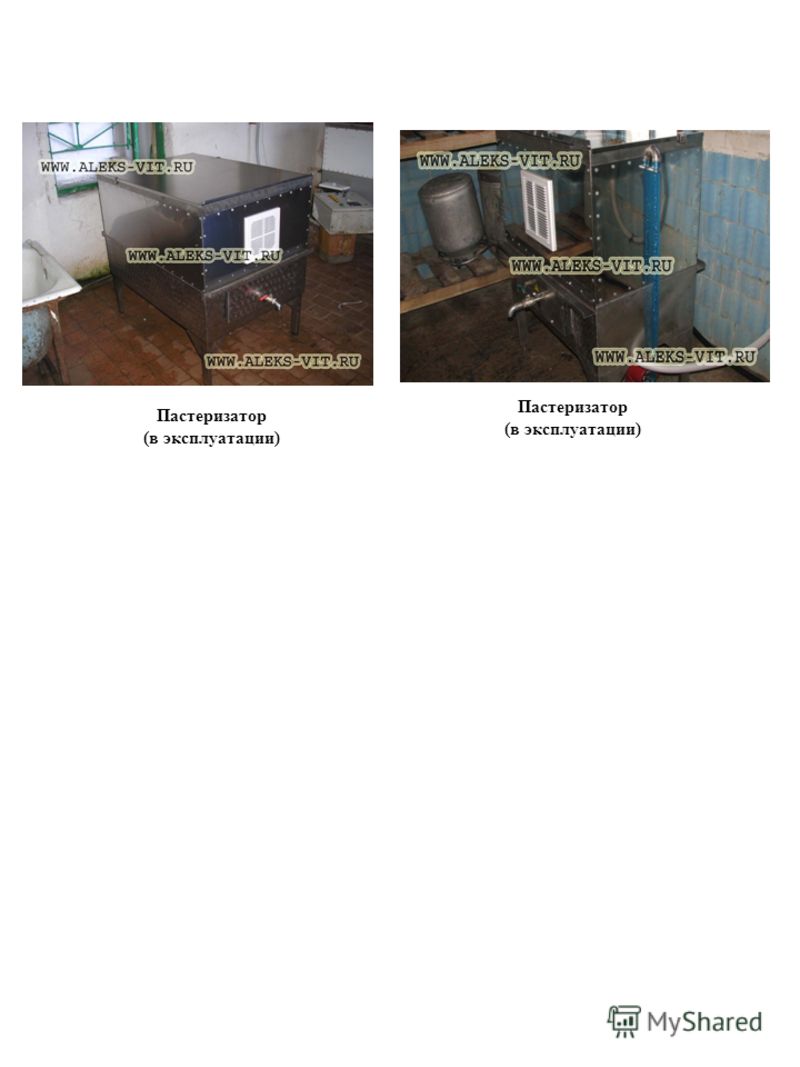

4 Пастеризатор (в эксплуатации) Пастеризатор (в эксплуатации)
