1 Аппаратное и программное обеспечение сети

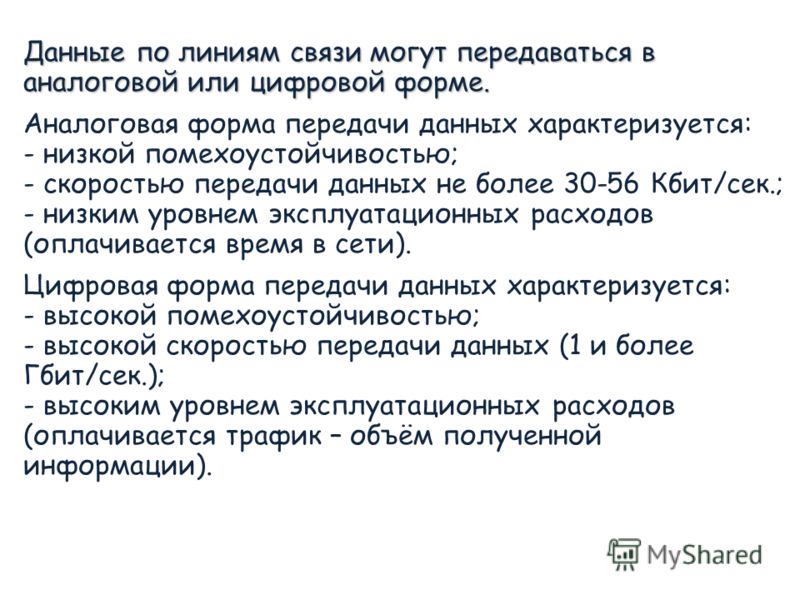

2 Данные по линиям связи могут передаваться в аналоговой или цифровой форме. Аналоговая форма передачи данных характеризуется: - низкой помехоустойчивостью; - скоростью передачи данных не более Кбит/сек.; - низким уровнем эксплуатационных расходов (оплачивается время в сети). Цифровая форма передачи данных характеризуется: - высокой помехоустойчивостью; - высокой скоростью передачи данных (1 и более Гбит/сек.); - высоким уровнем эксплуатационных расходов (оплачивается трафик – объём полученной информации).

3 Линии связи и каналы передачи данных В зависимости от физической среды передачи данных линии связи можно разделить на: проводные линии связи без изолирующих и экранирующих оплеток; кабельные, линии связи имеют довольно сложную структуру. Кабель состоит из проводников, заключенных в несколько слоев изоляции.; беспроводные (радиоканалы наземной и спутниковой связи), использующие для передачи сигналов электромагнитные волны, которые распространяются по эфиру.

4 Кабельные линии связи Витая пара (twisted pair) кабель связи, который представляет собой витую пару медных проводов (или несколько пар проводов), заключенных в экранированную оболочку. Характеристики: Витая пара является достаточно помехоустойчивой. Характерным для этого кабеля является простота монтажа. Данный кабель является самым дешевым Кабель подключается к сетевым устройствам при помощи соединителя RJ45. Кабель используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с. Витая пара обычно используется для связи на расстояние не более нескольких сот метров. Используется при топологии «звезда» К недостаткам кабеля "витая пара" можно отнести возможность простого несанкционированного подключения к сети.

5 Витая пара

6 Коаксиальный кабель Коаксиальный кабель (coaxial cable) - это кабель с центральным медным проводом, который окружен слоем изолирующего материала для того, чтобы отделить центральный проводник от внешнего проводящего экрана Характеристики Коаксиальный кабель более помехозащищенный. Пропускная способность – Мбит/с. Допустимая длина линии связи – несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре. Коаксиальный кабель применяется, например, в локальных сетях с архитектурой Ethernet, построенных по топологии типа общая шина. Недостатки: Стоимость коаксиального кабеля выше стоимости витой пары и выполнение монтажа сети сложнее, чем витой парой. Коаксиальный кабель применяется, например, в локальных сетях с архитектурой Ethernet, построенных по топологии типа общая шина.

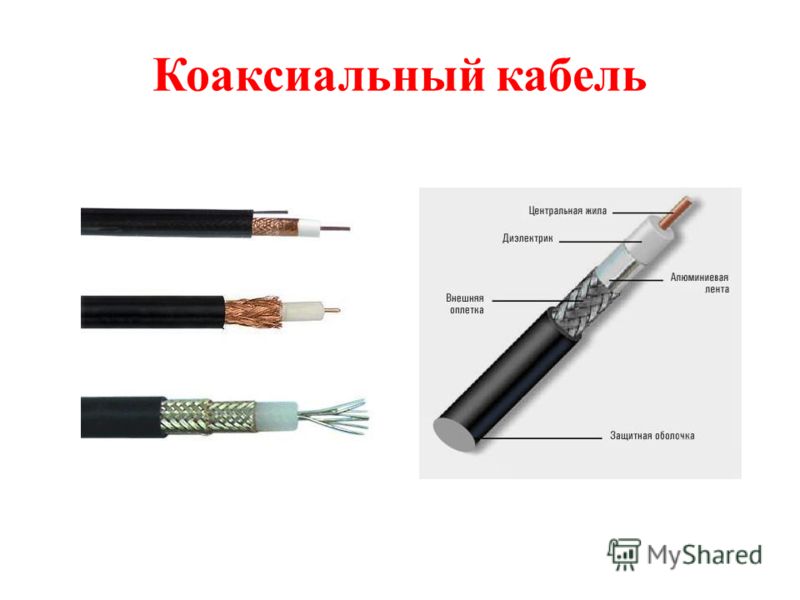

7 Коаксиальный кабель

8 Кабельные оптоволоконные каналы связи Кабельные оптоволоконные каналы связи. Оптоволоконный кабель (fiber optic) – это оптическое волокно на кремниевой или пластмассовой основе, заключенное в материал с низким коэффициентом преломления света, который закрыт внешней оболочкой. Оптическое волокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон. На передающем конце оптоволоконного кабеля требуется преобразование электрического сигнала в световой, а на приемном конце обратное преобразование. Основное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень сложно. Скорость передачи данных 3Гбит/c. Основные недостатки оптоволоконного кабеля – это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям.

9 Кабельные оптоволоконные каналы связи

10 Беспроводные каналы передачи данных Радиоканалы передачи данных Wi-Fi и WiMAX, в отличие от традиционных технологий радиодоступа, работает и на отраженном сигнале, вне прямой видимости базовой станции. Информацию можно передавать на расстояния до 50 км со скоростью до 70 Мбит/с.

11 Аппаратное и программное обеспечение сети Для работы компьютерных сетей требуется определенные аппаратные и программные средства. модем Хост - компьютер Терминал абонента (ПК) Линия связи АТС

12 Аппаратное и программное обеспечение сети Хост-компьютер (головная машина сегмента сети) Хост-компьютер (головная машина сегмента сети) - служит для обеспечения работы сети, обслуживает всех абонентов, хранит передаваемую информацию, обеспечивает связь с другими сетями. Хост-компьютер принадлежит провайдеру - организации, предоставляющей выход в Интернет для локальных сетей и отдельных пользователей.

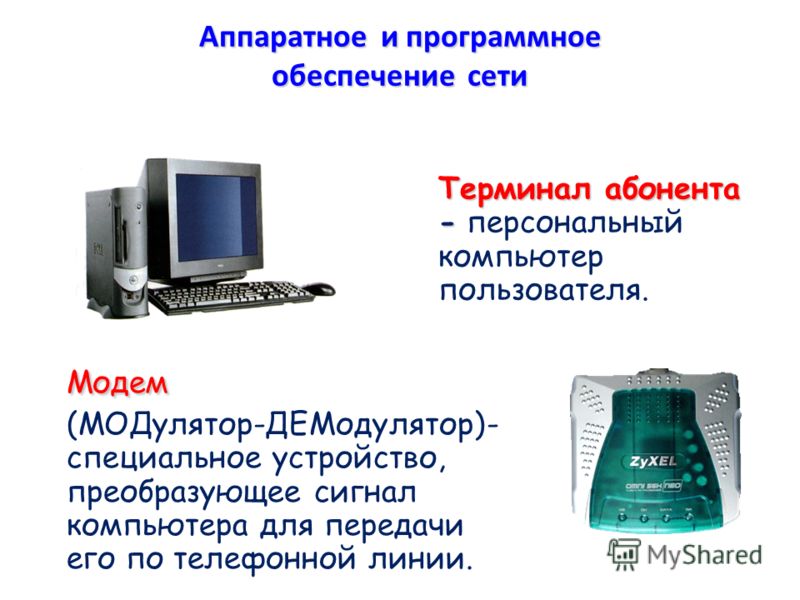

13 Терминал абонента - Терминал абонента - персональный компьютер пользователя. Модем Модем (МОДулятор-ДЕМодулятор)- специальное устройство, преобразующее сигнал компьютера для передачи его по телефонной линии. Аппаратное и программное обеспечение сети

14 Внутренний модем – электронная плата, устанавливаемая в системный блок Внешний модем Практически все модемы имеют "интеллектуальные" функции, например, специальные средства коррекции ошибок, возникающих в процессе передачи данных, определители номера, голосовые сообщения о режимах работы и множество других вспомогательных функций. Аппаратное и программное обеспечение сети

15 Одной из важнейших характеристик модема является скорость передачи данных в сети. Современные модемы передают информацию по коммутируемым линиям связи (обычным телефонным каналам) со скоростью до 56 Килобит в секунду. В настоящее время получили широкое распространение модемы, передающие информацию в цифровой форме, что позволяет резко увеличить скорость передачи информации по тем же линиям связи. ISDN-модемы до 256 Кбит в секунду; ADSL-модемы до 100 Мбит в секунду. Аппаратное и программное обеспечение сети
