2 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

3 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь Предназначен для различных восстановительных технологических процессов, пиролиза углеводородов, сжигания низкокалорийного топлива. ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт

4 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь При его использовании достигается повышение производительности по сравнению с существующими способами, а также снижение удельных энергозатрат и исключаются выбросы канцерогенных веществ. ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт

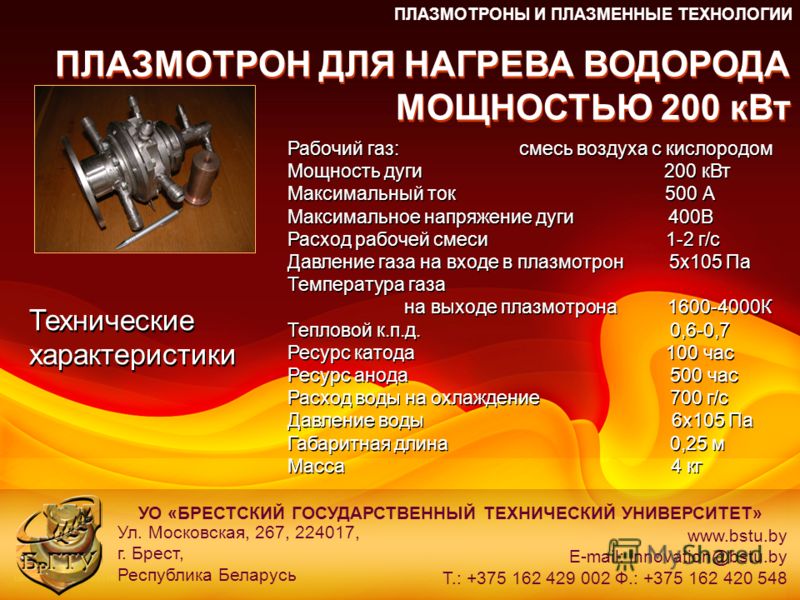

5 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь Технические характеристики Рабочий газ: смесь воздуха с кислородом Мощность дуги 200 кВт Максимальный ток 500 А Максимальное напряжение дуги 400В Расход рабочей смеси 1-2 г/с Давление газа на входе в плазмотрон 5х105 Па Температура газа на выходе плазмотрона К Тепловой к.п.д. 0,6-0,7 Ресурс катода 100 час Ресурс анода 500 час Расход воды на охлаждение 700 г/с Давление воды 6х105 Па Габаритная длина 0,25 м Масса 4 кг Рабочий газ: смесь воздуха с кислородом Мощность дуги 200 кВт Максимальный ток 500 А Максимальное напряжение дуги 400В Расход рабочей смеси 1-2 г/с Давление газа на входе в плазмотрон 5х105 Па Температура газа на выходе плазмотрона К Тепловой к.п.д. 0,6-0,7 Ресурс катода 100 час Ресурс анода 500 час Расход воды на охлаждение 700 г/с Давление воды 6х105 Па Габаритная длина 0,25 м Масса 4 кг ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт ПЛАЗМОТРОН ДЛЯ НАГРЕВА ВОДОРОДА МОЩНОСТЬЮ 200 кВт

6 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь ПЛАЗМОТРОН С МЕЖЭЛЕКТРОДНОЙ ВСТАВКОЙ ДЛЯ УТИЛИЗАЦИИ ВЗРЫВЧАТЫХ И ОТРАВЛЯЮЩИХ ВЕЩЕСТВ И НАГРЕВА СМЕСИ АРГОНА С МЕТАНОМ ПЛАЗМОТРОН С МЕЖЭЛЕКТРОДНОЙ ВСТАВКОЙ ДЛЯ УТИЛИЗАЦИИ ВЗРЫВЧАТЫХ И ОТРАВЛЯЮЩИХ ВЕЩЕСТВ И НАГРЕВА СМЕСИ АРГОНА С МЕТАНОМ

7 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь ПЛАЗМОТРОН С МЕЖЭЛЕКТРОДНОЙ ВСТАВКОЙ Предназначен для осаждения алмазоподобных пленок на детали машин и режущий инструмент.

8 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь ПЛАЗМОТРОН С МЕЖЭЛЕКТРОДНОЙ ВСТАВКОЙ Плазмотрон по сравнению с аналогами позволяет нагревать смесь газов с существенно большей эффективностью с тепловым К.П.Д. 0,7-0,8.

9 ПЛАЗМОТРОНЫ И ПЛАЗМЕННЫЕ ТЕХНОЛОГИИ УО «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Т.: Ф.: Ул. Московская, 267, , г. Брест, Республика Беларусь ПЛАЗМОТРОН С МЕЖЭЛЕКТРОДНОЙ ВСТАВКОЙ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Мощность плазмотрона, кВт Род тока постоянный Ток дуги, А Напряжение дуги, В Рабочий газ Ar Расход газа, л/мин до 40 Диаметр вольфрамового стержня катода, мм Диаметр электроразрядной камеры плазмотрона, мм Длина МЭВ плазмотрона, мм Толщина секции МЭВ, мм 4 Ширина щели между секциями,мм 0,9...1,2 Диаметр входной части анода-сверхзвукового сопла, мм Конусность сопла ° Расход воды на охлаждение катода, г/с до 60 Расход воды на охлаждение секции МЭВ, г/с до 170 Расход воды на охлаждение анода, г/с до 100 Мощность плазмотрона, кВт Род тока постоянный Ток дуги, А Напряжение дуги, В Рабочий газ Ar Расход газа, л/мин до 40 Диаметр вольфрамового стержня катода, мм Диаметр электроразрядной камеры плазмотрона, мм Длина МЭВ плазмотрона, мм Толщина секции МЭВ, мм 4 Ширина щели между секциями,мм 0,9...1,2 Диаметр входной части анода-сверхзвукового сопла, мм Конусность сопла ° Расход воды на охлаждение катода, г/с до 60 Расход воды на охлаждение секции МЭВ, г/с до 170 Расход воды на охлаждение анода, г/с до 100
