1 1 С-Петербург, 2005 ДРАЙВЕРЫ по каталогу ELFA MOSFET/IGBT MOTOR LED

2 2 Драйверы в нашей жизни

3 3 Драйверы тиристоров/симисторов Основные характеристики: напряжение изоляции – до 5 кВ; ток управления – 5…15 мА; выходной ток – до 1 А; режим коммутации при нулевом токе Производители: Motorola, Sharp

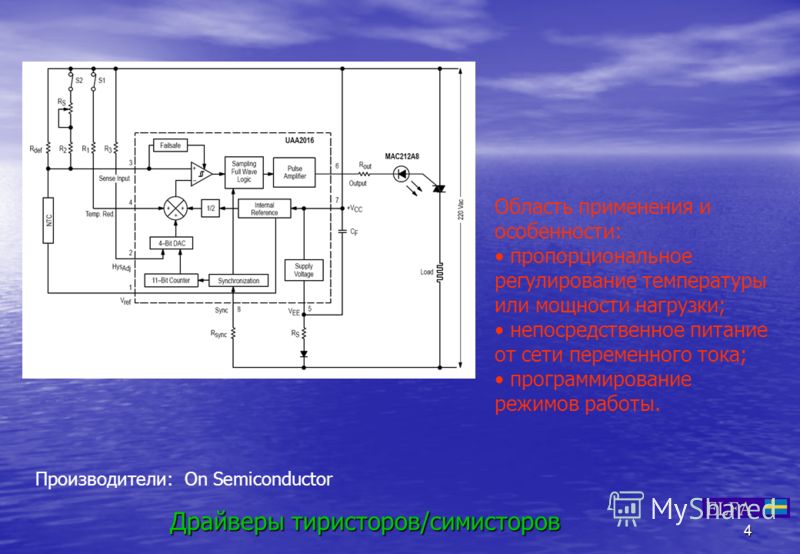

4 4 Драйверы тиристоров/симисторов Область применения и особенности: пропорциональное регулирование температуры или мощности нагрузки; непосредственное питание от сети переменного тока; программирование режимов работы. Производители: On Semiconductor

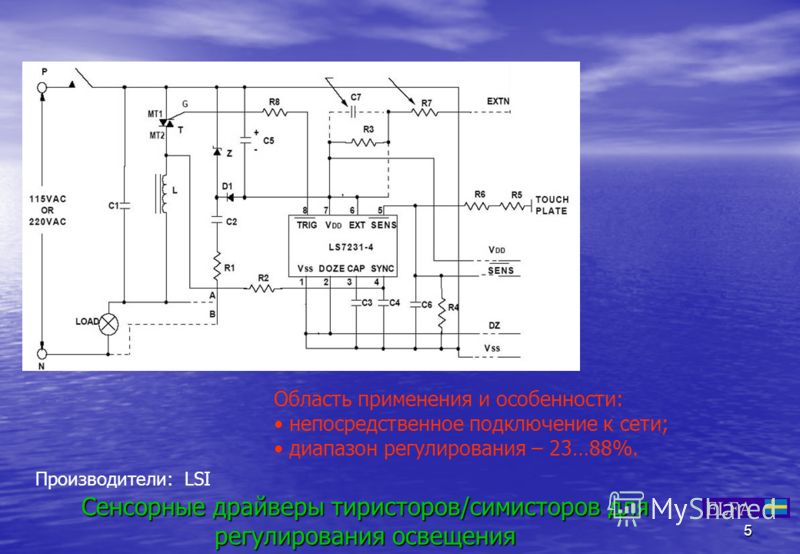

5 5 Сенсорные драйверы тиристоров/симисторов для регулирования освещения Область применения и особенности: непосредственное подключение к сети; диапазон регулирования – 23…88%. Производители: LSI LS 723XLS 723X

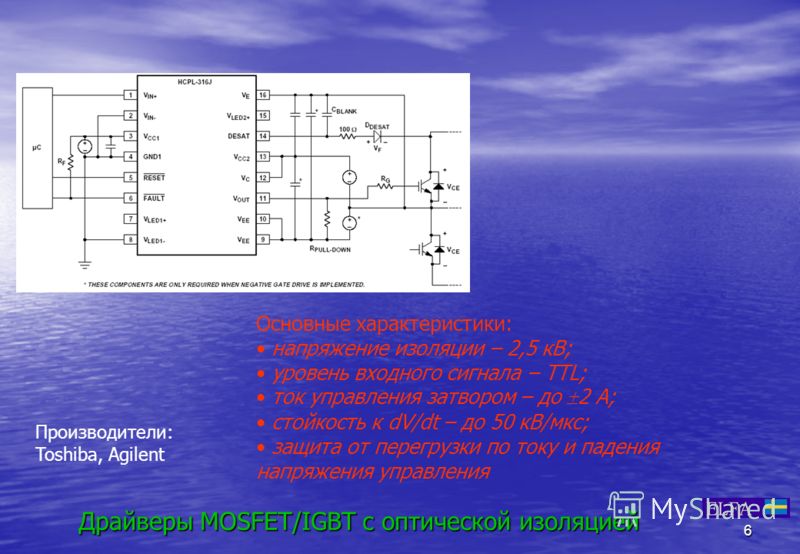

6 6 Драйверы MOSFET/IGBT с оптической изоляцией Основные характеристики: напряжение изоляции – 2,5 кВ; уровень входного сигнала – TTL; ток управления затвором – до 2 А; стойкость к dV/dt – до 50 кВ/мкс; защита от перегрузки по току и падения напряжения управления Производители: Toshiba, Agilent

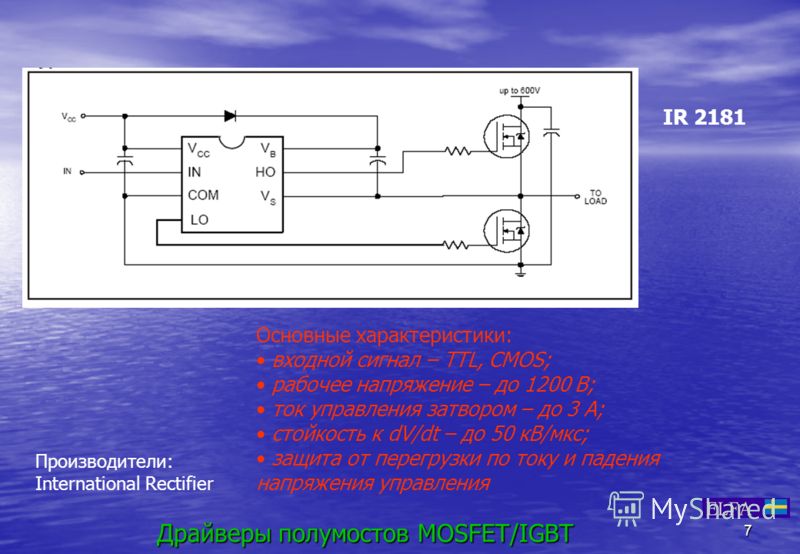

7 7 Драйверы полумостов MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – до 1200 В; ток управления затвором – до 3 А; стойкость к dV/dt – до 50 кВ/мкс; защита от перегрузки по току и падения напряжения управления Производители: International Rectifier IR 2181

8 8 Драйверы верхнего и нижнего плеча MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – до 1200 В; ток управления затвором – до 2 А; стойкость к dV/dt – до 50 кВ/мкс; защита от перегрузки по току и падения напряжения управления Производители: International Rectifier

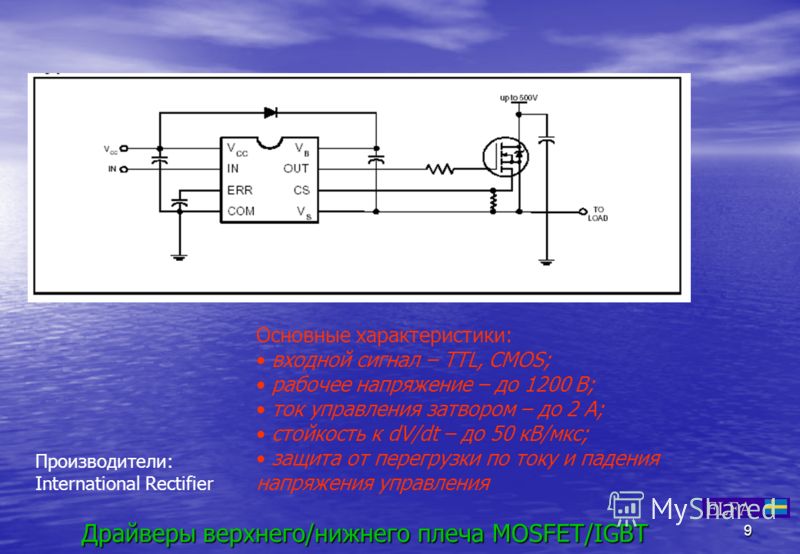

9 9 Драйверы верхнего/нижнего плеча MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – до 1200 В; ток управления затвором – до 2 А; стойкость к dV/dt – до 50 кВ/мкс; защита от перегрузки по току и падения напряжения управления Производители: International Rectifier

10 10 Драйверы 3-фазного моста MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – до 1200 В; ток управления затвором – 0,2/0,4 А; стойкость к dV/dt – до 50 кВ/мкс; защита от перегрузки по току и падения напряжения управления Производители: International Rectifier

11 11 Автоколебательные полумостовые драйверы MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – до 600 В; ток управления затвором – до 0,4 А; защита от перегрузки по току и падения напряжения управления; вход стробирования. Производители: International Rectifier

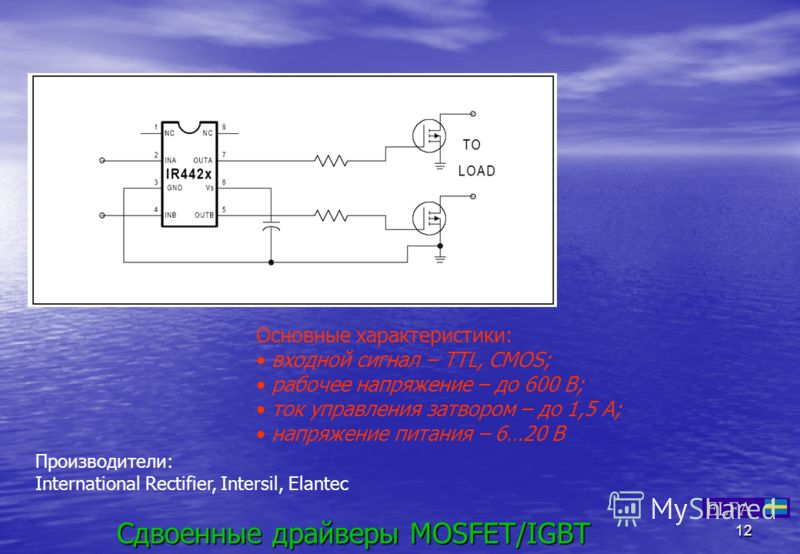

12 12 Сдвоенные драйверы MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – до 600 В; ток управления затвором – до 1,5 А; напряжение питания – 6…20 В Производители: International Rectifier, Intersil, Elantec

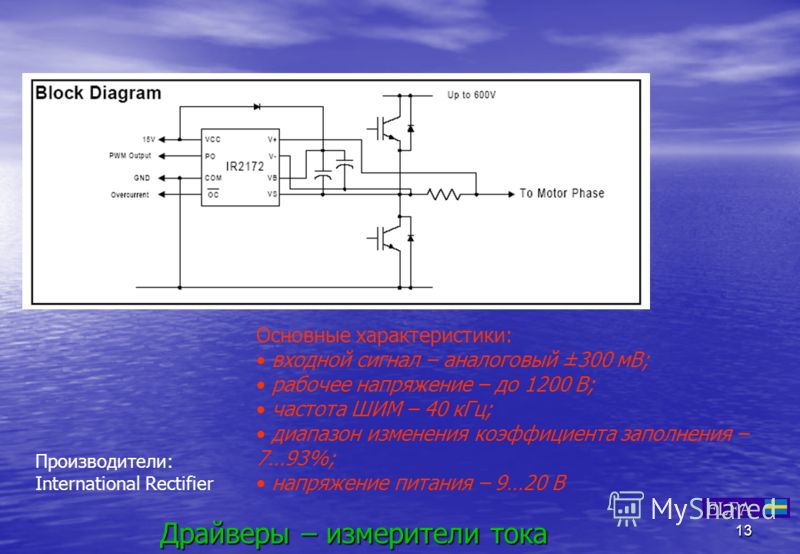

13 13 Драйверы – измерители тока Основные характеристики: входной сигнал – аналоговый ±300 мВ; рабочее напряжение – до 1200 В; частота ШИМ – 40 кГц; диапазон изменения коэффициента заполнения – 7…93%; напряжение питания – 9…20 В Производители: International Rectifier

14 14 Автоколебательные мостовые драйверы MOSFET/IGBT Основные характеристики: входной сигнал – TTL, CMOS; рабочее напряжение – 9…15 В; выходной ток – до 2,5 А; рабочая частота – до 1 МГц; время включения/выключения – 10 нс Производители: Intersil

15 15 Многоканальные драйверы для управления реле Основные характеристики и особенности: счетверенный драйвер реле; выходной ток – до 300 мА; защита от перегрузки по току; рабочее напряжение – до 60 В; уровень сигнала управления – TTL. Производители: Allegro

16 16 Универсальные драйверы для управления мощностью нагрузки Основные характеристики и особенности: напряжение питания – 4…40 В; выходной ток – до 2 А; уровень сигнала управления - TTL Производители: NJR

17 17 Многоканальные сильноточные драйверы Основные характеристики и особенности: напряжение питания – до 60 В; выходной ток – до 0,5 А; частота управления – 5 мГц; параллельный и последовательный вход. Производители: Allegro

18 18 Драйверы двигателей с ШИМ управлением Основные характеристики и особенности: напряжение питания – до 50 В; выходной ток – до 1,5 А; диапазон регулирования тока – 0…100%; параллельный и последовательный вход; тепловая защита. Производители: Allegro, NJR, Unitrode, Infineon, ST

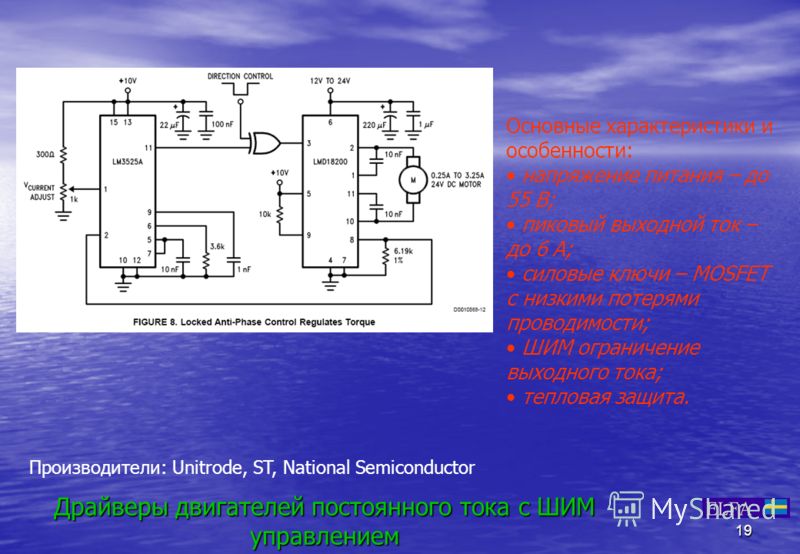

19 19 Драйверы двигателей постоянного тока с ШИМ управлением Основные характеристики и особенности: напряжение питания – до 55 В; пиковый выходной ток – до 6 А; силовые ключи – MOSFET с низкими потерями проводимости; ШИМ ограничение выходного тока; тепловая защита. Производители: Unitrode, ST, National Semiconductor

20 20 Многоканальные драйверы для управления LED/LCD матрицами Основные характеристики и особенности: напряжение питания – 3…25 В; входной сигнал – аналоговый ±35 В; выходной ток – до 30 мА; линейная или логарифмическая шкала. Производители: National Semiconductor, Rohm

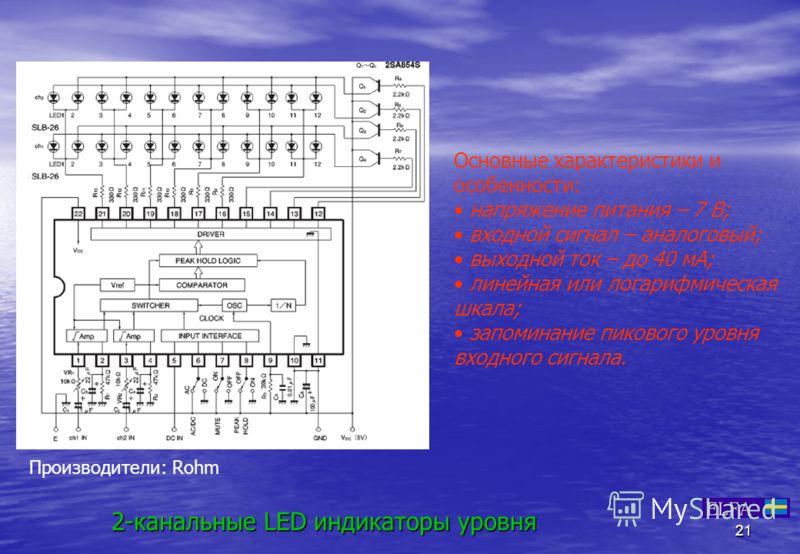

21 21 2-канальные LED индикаторы уровня Основные характеристики и особенности: напряжение питания – 7 В; входной сигнал – аналоговый; выходной ток – до 40 мА; линейная или логарифмическая шкала; запоминание пикового уровня входного сигнала. Производители: Rohm

22 22 Драйверы импульсных источников питания Основные характеристики и особенности: напряжение питания – до 60 В; выходной ток – до 10 А (без внешнего транзистора); частота переключений – до 500 кГц; защита от перегрузки по току и перегрева. Производители: MAXIM, ST, National Semiconductor

23 23 Драйверы зарядных устройств Основные характеристики и особенности: управление режимами заряда, разряда, КТЦ; заряд батарей, изготовленных по различным технологиям: NiMH, NiCd, Li+, Li-Ion, Lead-Acid; защита от перегрузки по току и перегрева. Производители: MAXIM, Philips, National Semiconductor, Unitrode

24 24 Спасибо за внимание!
