В мини - ТЭЦ используются электросиловые агрегаты - двигатели внутреннего сгорания : Мини - ТЭЦ подразделяют на : микротурбинные газопоршневые газотурбинные. - презентация

1

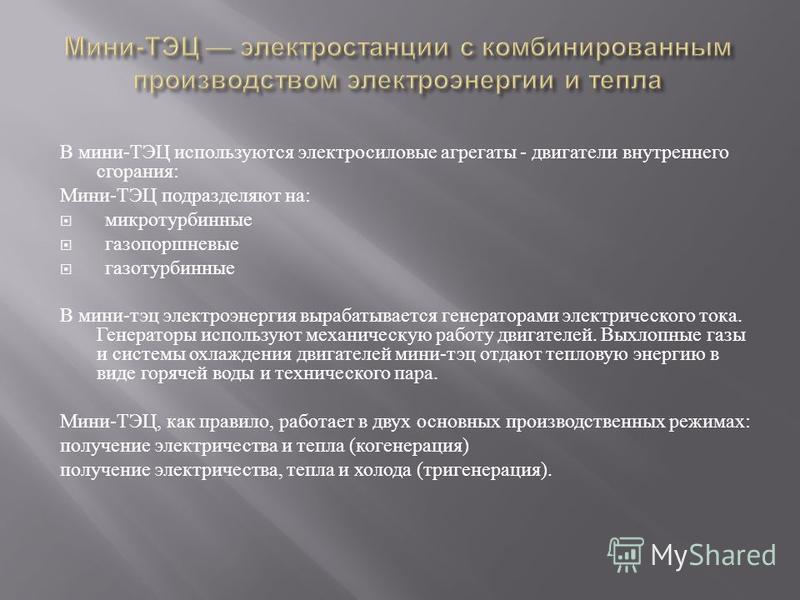

2 В мини - ТЭЦ используются электросиловые агрегаты - двигатели внутреннего сгорания : Мини - ТЭЦ подразделяют на : микротурбинные газопоршневые газотурбинные В мини - тэц электроэнергия вырабатывается генераторами электрического тока. Генераторы используют механическую работу двигателей. Выхлопные газы и системы охлаждения двигателей мини - тэц отдают тепловую энергию в виде горячей воды и технического пара. Мини - ТЭЦ, как правило, работает в двух основных производственных режимах : получение электричества и тепла ( когенерация ) получение электричества, тепла и холода ( тригенерация ).

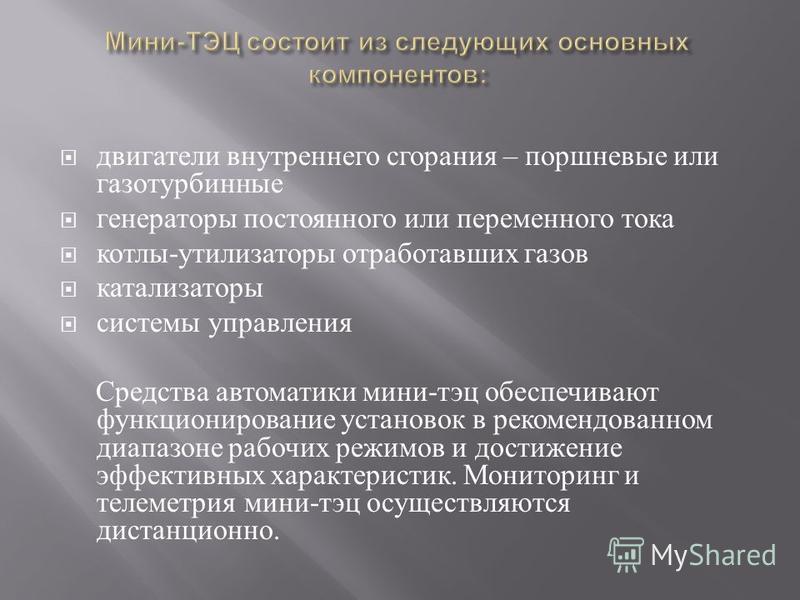

3 двигатели внутреннего сгорания – поршневые или газотурбинные генераторы постоянного или переменного тока котлы - утилизаторы отработавших газов катализаторы системы управления Средства автоматики мини - тэц обеспечивают функционирование установок в рекомендованном диапазоне рабочих режимов и достижение эффективных характеристик. Мониторинг и телеметрия мини - тэц осуществляются дистанционно.

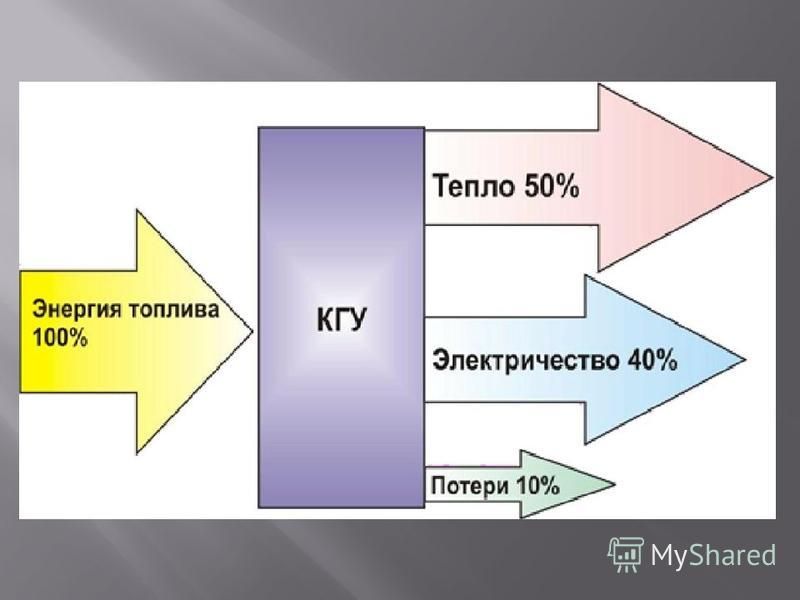

4

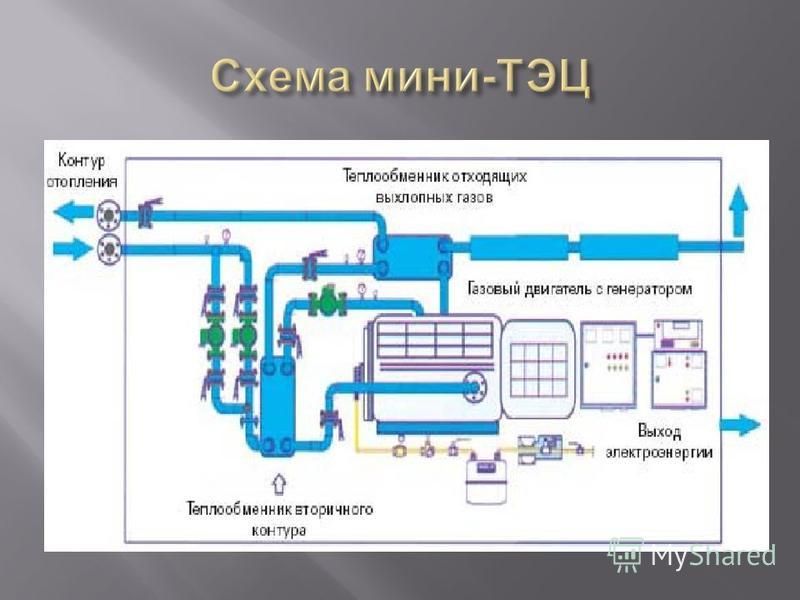

5

6 низкая стоимость вырабатываемой электроэнергии, тепла и холода возможность быстрого строительства быстрая окупаемость мини - тэц низкий расход топлива длительный ресурс эксплуатации оборудования экологическая безопасность

7 быстрый возврат инвестиций потребляя 0,3 куб. м газа возможность получать 1 к Вт электроэнергии и ~ 2 к Вт тепла в час отсутствие платы за подключение свыше рублей за 1 к Вт в центре Москвы и до тыс. рублей в регионах России возможности приобретения в лизинг мини - тэц минимум топливных потерь на локальной электростанции возможность установки мини - тэц в старых котельных и на ЦТП отсутствие необходимости строительства дорогостоящей ЛЭП, ТП, протяженной электросети возможности быстрого увеличения электрической мощности, путем дополнительной установки энергетических модулей

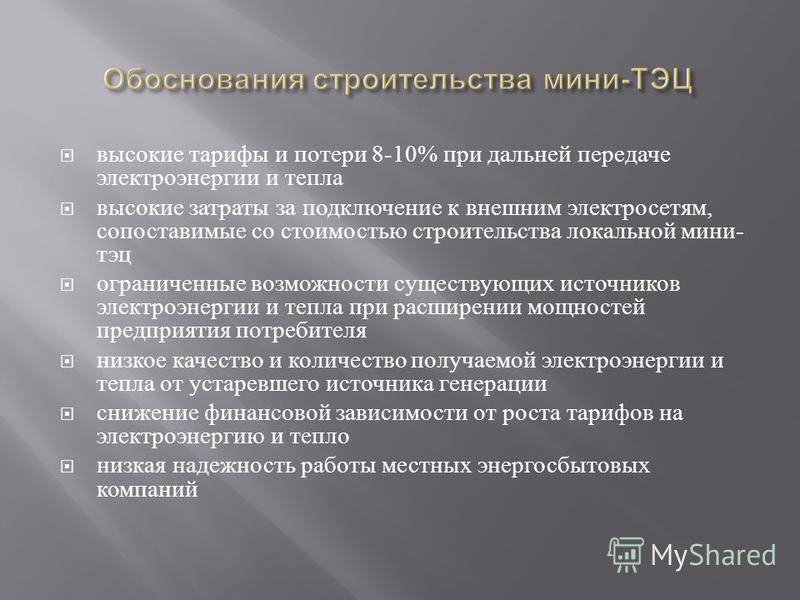

8 высокие тарифы и потери 8-10% при дальней передаче электроэнергии и тепла высокие затраты за подключение к внешним электросетям, сопоставимые со стоимостью строительства локальной мини - тэц ограниченные возможности существующих источников электроэнергии и тепла при расширении мощностей предприятия потребителя низкое качество и количество получаемой электроэнергии и тепла от устаревшего источника генерации снижение финансовой зависимости от роста тарифов на электроэнергию и тепло низкая надежность работы местных энергосбытовых компаний

9 Использование в практических целях отработавшего тепла двигателей электростанций, является отличительной особенностью мини - ТЭЦ и носит название когенерация ( теплофикация ). Комбинированное производство энергии двух видов на мини - тэц способствуют гораздо более экологичному использованию топлива по сравнению с раздельной выработкой электроэнергии и тепловой энергии на котельных установках. Замена котельных, нерационально использующих топливо и загрязняющих атмосферу городов и посёлков, мини - ТЭЦ способствует не только значительной экономии топлива, но и повышению чистоты воздушного бассейна, улучшению общего экологического состояния. Источник энергии для газопоршневых и газотурбинных мини - ТЭЦ, как правило, природный газ. Природный или попутный газ органическое топливо, не загрязняющее атмосферу твёрдыми выбросами.

10 o Микротурбинные o Газопоршневые o Газотурбинные

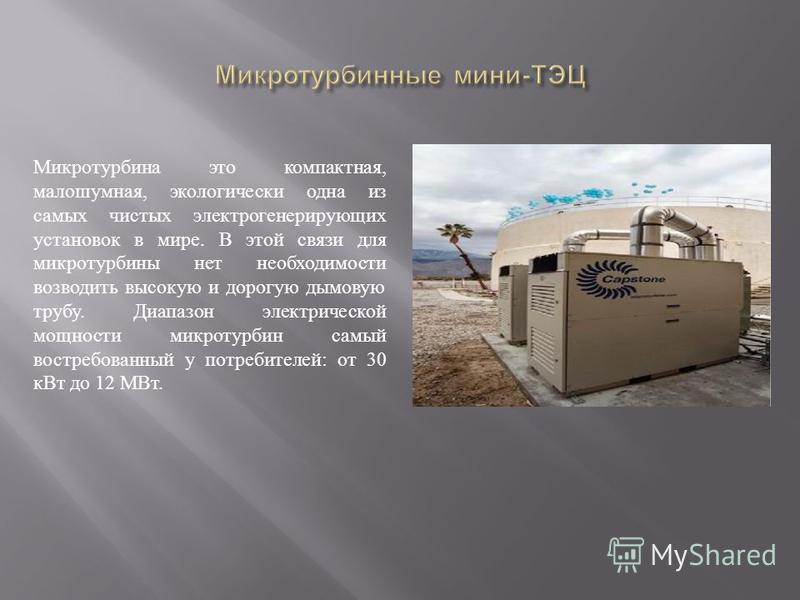

11 Микротурбина это компактная, малошумная, экологически одна из самых чистых электрогенерирующих установок в мире. В этой связи для микротурбины нет необходимости возводить высокую и дорогую дымовую трубу. Диапазон электрической мощности микротурбин самый востребованный у потребителей: от 30 к Вт до 12 МВт.

12 Отсутствие вибраций, компактность и незначительный вес позволяет размещать микротурбины на крышах зданий, и не занимать участки дорогостоящей земли мегаполисов. Уровень звука работающей турбины крайне невелик и соответствует мировым стандартам. Звук имеет высокочастотный характер и может быть полностью компенсирован.

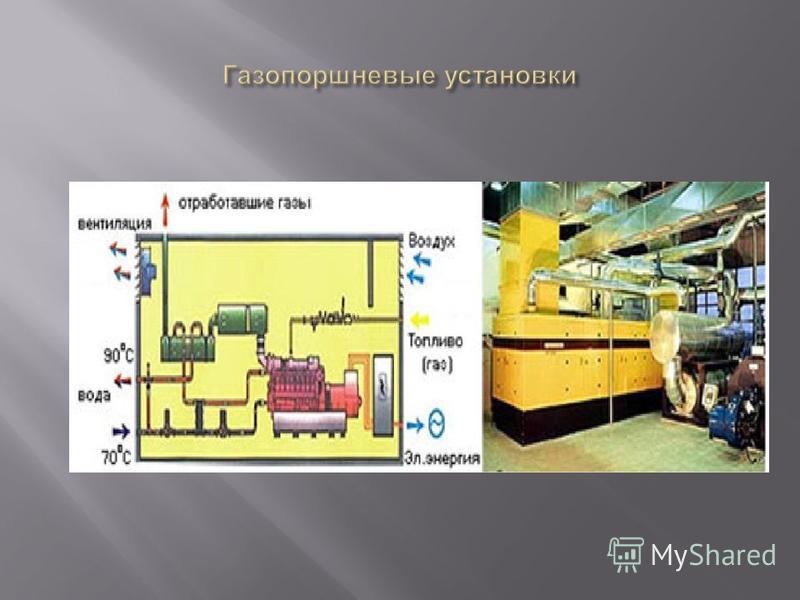

13 Газопоршневые установки представлены в широкой гамме одно топливных дизельных двигателей единичной электрической мощностью от 0,05 МВт до МВт, работающих на дизельном топливе, мазуте, сырой нефти. Электрический КПД газопоршневых установок составляет ~ 41-43%*

14

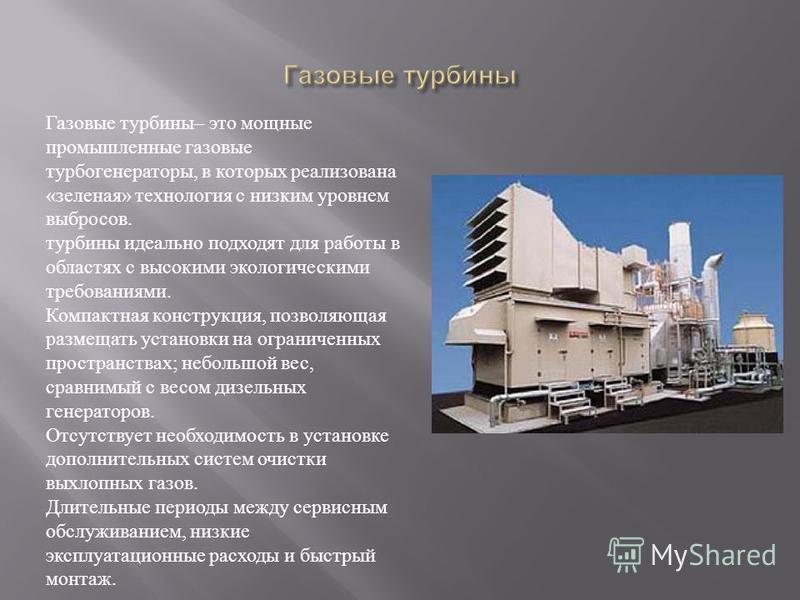

15 Газовые турбины– это мощные промышленные газовые турбогенераторы, в которых реализована «зеленая» технология с низким уровнем выбросов. турбины идеально подходят для работы в областях с высокими экологическими требованиями. Компактная конструкция, позволяющая размещать установки на ограниченных пространствах; небольшой вес, сравнимый с весом дизельных генераторов. Отсутствует необходимость в установке дополнительных систем очистки выхлопных газов. Длительные периоды между сервисным обслуживанием, низкие эксплуатационные расходы и быстрый монтаж.

16
