Тема урока: «Технология обработки графической информации» - презентация

1 Тема урока: «Технология обработки графической информации»

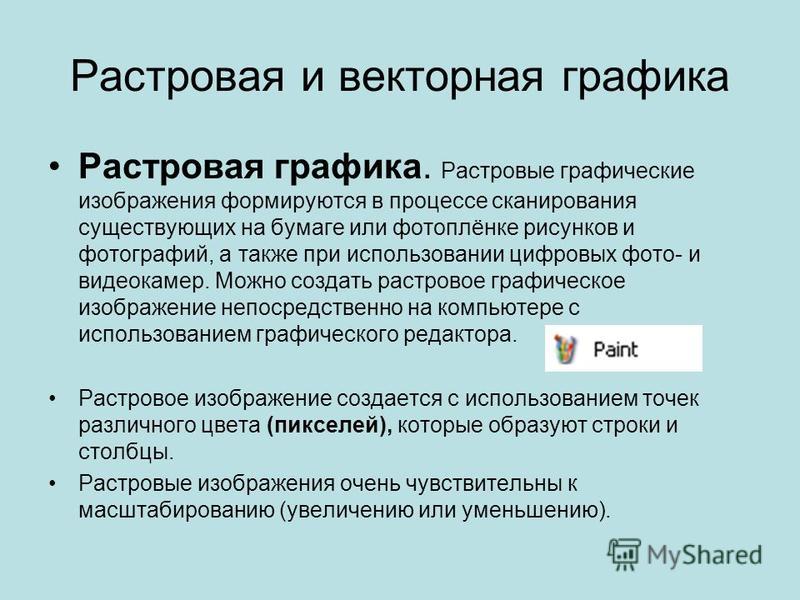

2 Растровая и векторная графика Растровая графика. Растровые графические изображения формируются в процессе сканирования существующих на бумаге или фотоплёнке рисунков и фотографий, а также при использовании цифровых фото- и видеокамер. Можно создать растровое графическое изображение непосредственно на компьютере с использованием графического редактора. Растровое изображение создается с использованием точек различного цвета (пикселей), которые образуют строки и столбцы. Растровые изображения очень чувствительны к масштабированию (увеличению или уменьшению).

3 Векторная графика Векторные графические изображения используются для хранения высокоточных графических объектов (чертежей и схем), для которых имеет значение сохранение четких и ясных контуров. Векторные изображения формируются из объектов (точка, линия, окружность, прямоугольник и др.) которые называются графическими примитивами. Достоинством векторной графики является то, что векторные графические изображения могут быть увеличены или уменьшены без потери качества.

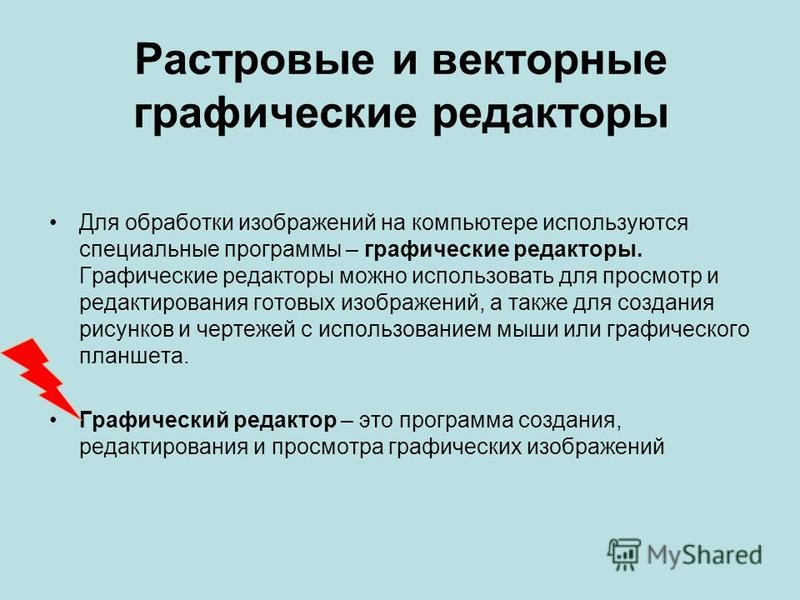

4 Растровые и векторные графические редакторы Для обработки изображений на компьютере используются специальные программы – графические редакторы. Графические редакторы можно использовать для просмотр и редактирования готовых изображений, а также для создания рисунков и чертежей с использованием мыши или графического планшета. Графический редактор – это программа создания, редактирования и просмотра графических изображений

5 Графические редакторы можно разделить на две категории растровые и векторные Среди растровых графических редакторов есть простые, например Paint – стандартное приложение операционной системы Windows и StarOffice Image – компонент интегрированного офисного приложения StarOffice, а также мощные профессиональные графические системы, например Adobe Photoshop. Простые векторные графические редакторы StarOffice Draw входящий в состав интегрированного офисного приложения StarOffice, удобный векторный редактор встроен в текстовый редактор Microsoft Word, для создания чертежей и схем можно использовать систему компьютерного черчения КОМПАС, среди профессиональных векторных графических систем наиболее распространена CorelDRAW.

6 Системы компьютерного черчения КОМПАС В качестве примера системы компьютерного черчения рассмотрим систему КОМПАС, которая специально предназначена для обучения компьютерному черчению в школах. КОМПАС можно использовать для выполнения геометрических построений с помощью циркуля и линейки, а также при создании чертежей деталей.

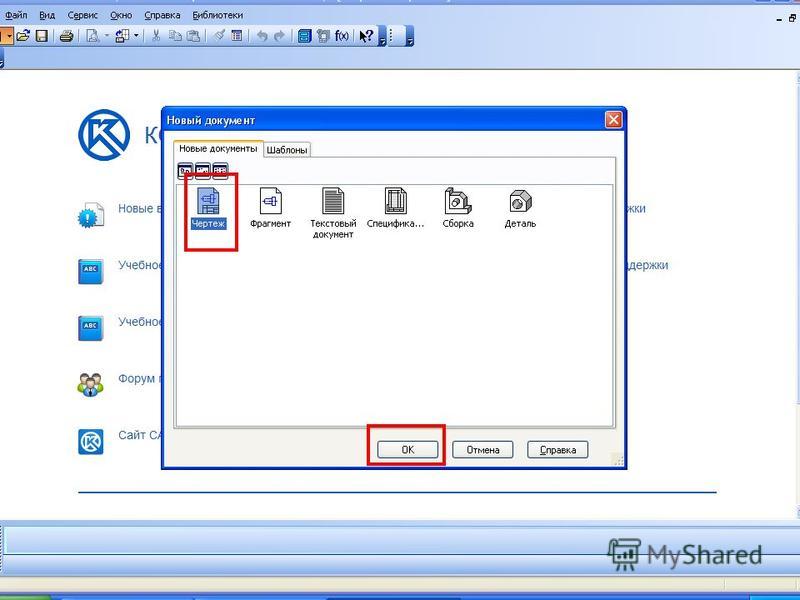

7 Запуск системы КОМПАС. Заходим в Пуск – Все программы находим программу АСКОН Выбираем КОМПАС – 3D в выпадающем меню выбираем

8

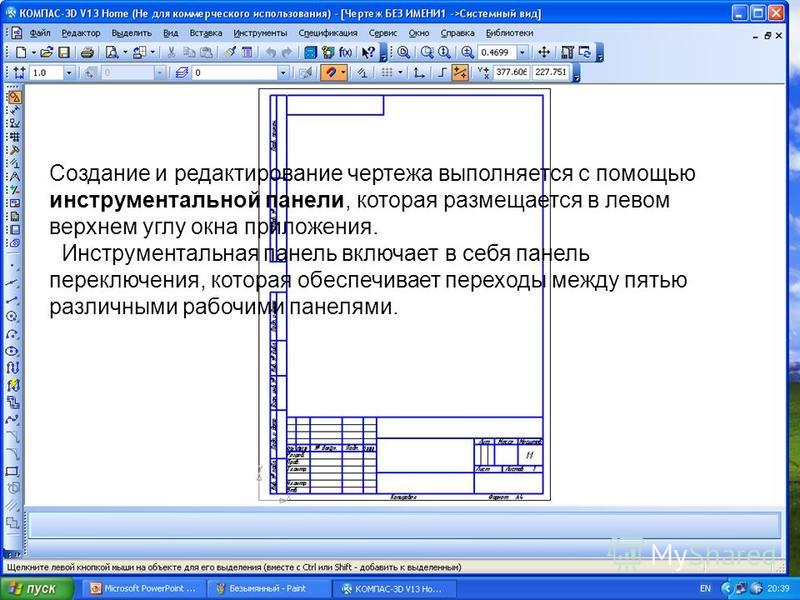

9 Создание и редактирование чертежа выполняется с помощью инструментальной панели, которая размещается в левом верхнем углу окна приложения. Инструментальная панель включает в себя панель переключения, которая обеспечивает переходы между пятью различными рабочими панелями.

10 Выполнить команду в строке меню Вставка В выпадающем меню Основная надпись

11

12

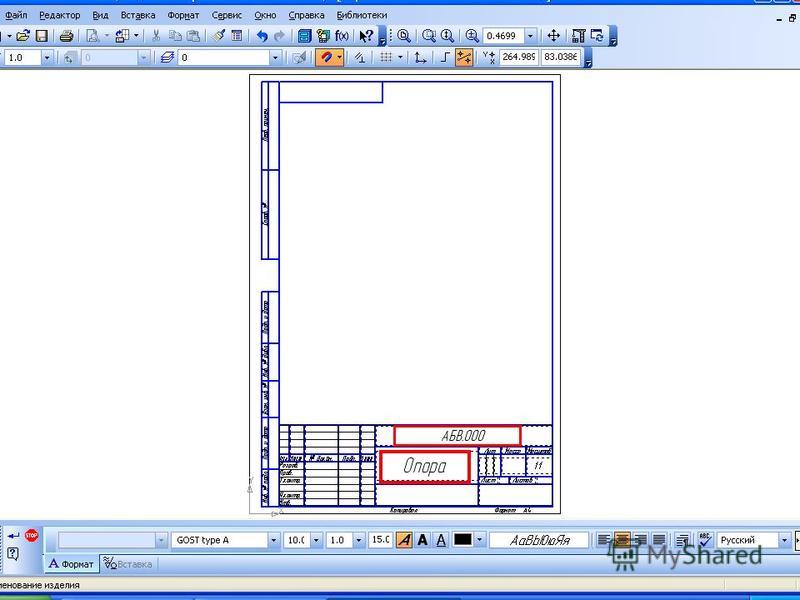

13 -в нижней строке текущего состояния можно выбрать шрифт, -ввести фамилию учителя и учащегося в штамп чертежа, -ввести дату выполнения чертежа.

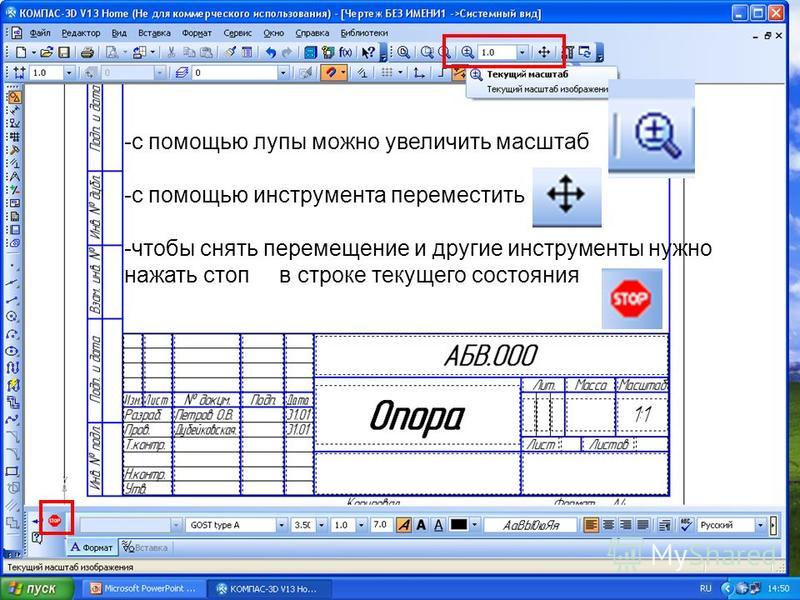

14 -с помощью лупы можно увеличить масштаб -с помощью инструмента переместить -чтобы снять перемещение и другие инструменты нужно нажать стоп в строке текущего состояния

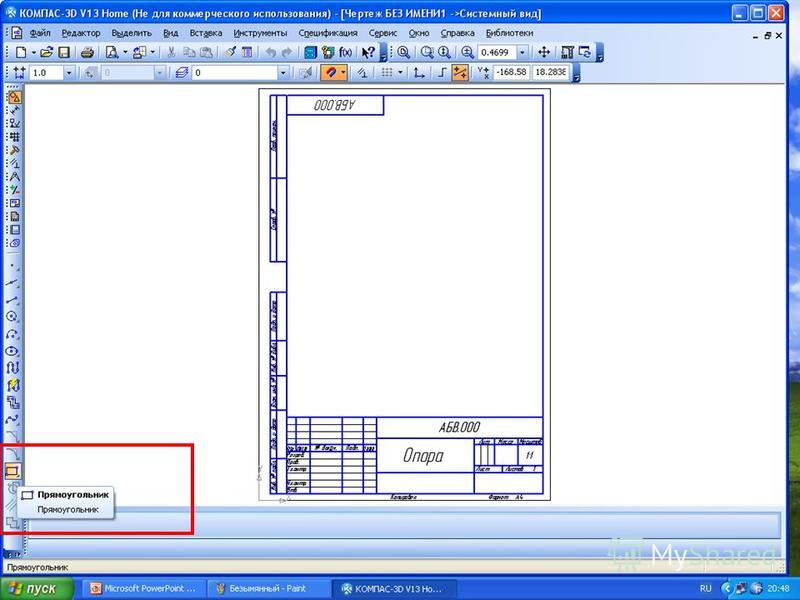

15 -для активации инструментальной панели нужно выбрать кнопку Геометрия, -для построения прямоугольной детали выбираем кнопку Прямоугольник

16

17 -на рабочем поле нажимаем ЛКМ фиксируем, и мышкой раздвигаем до нужного нам размера, -размер указан прямо около курсора, -постройте прямоугольник сразу с осями размером (высота 90, ширина 115).

18

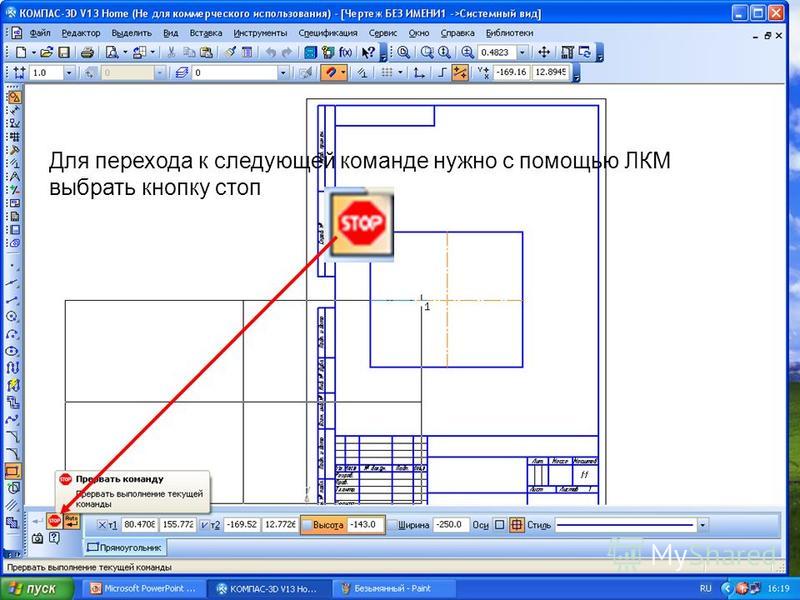

19 Для перехода к следующей команде нужно с помощью ЛКМ выбрать кнопку стоп

20 С помощью отрезков мы можем продолжить чертёж. Для продолжения нажать ЛКМ.

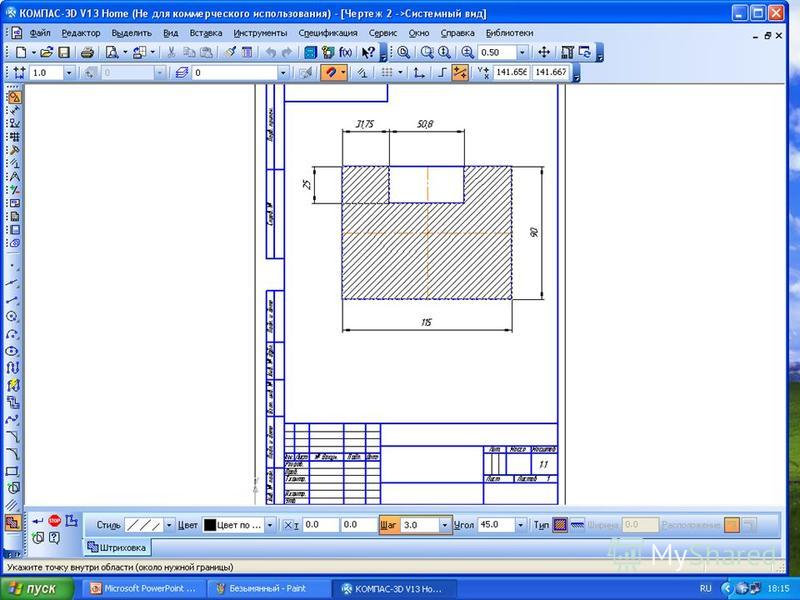

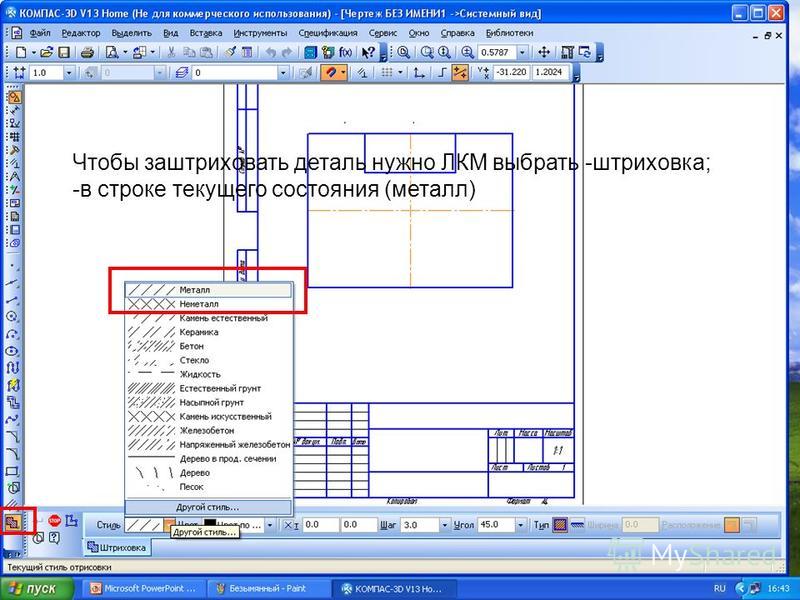

21 Чтобы заштриховать деталь нужно ЛКМ выбрать -штриховка; -в строке текущего состояния (металл)

22

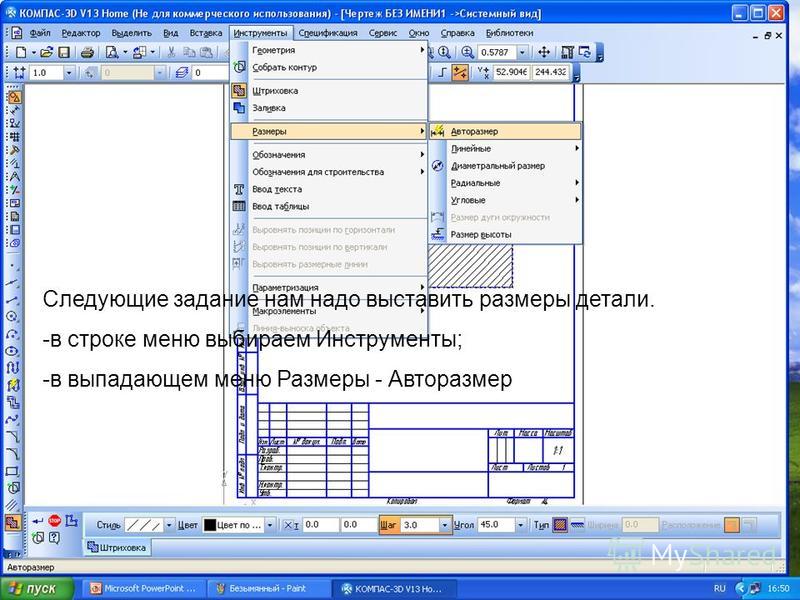

23 Следующие задание нам надо выставить размеры детали. -в строке меню выбираем Инструменты; -в выпадающем меню Размеры - Авторазмер

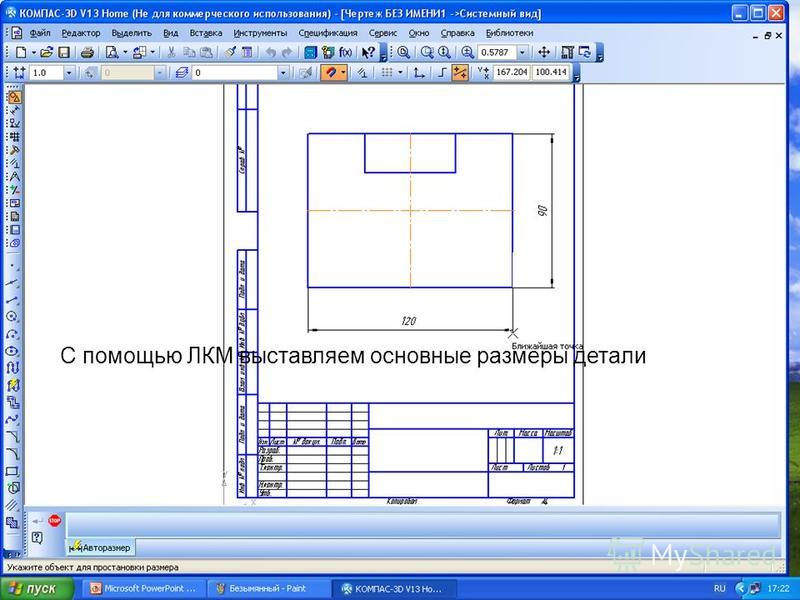

24 С помощью ЛКМ выставляем основные размеры детали

25

26 Нанесите на чертёж основные размеры

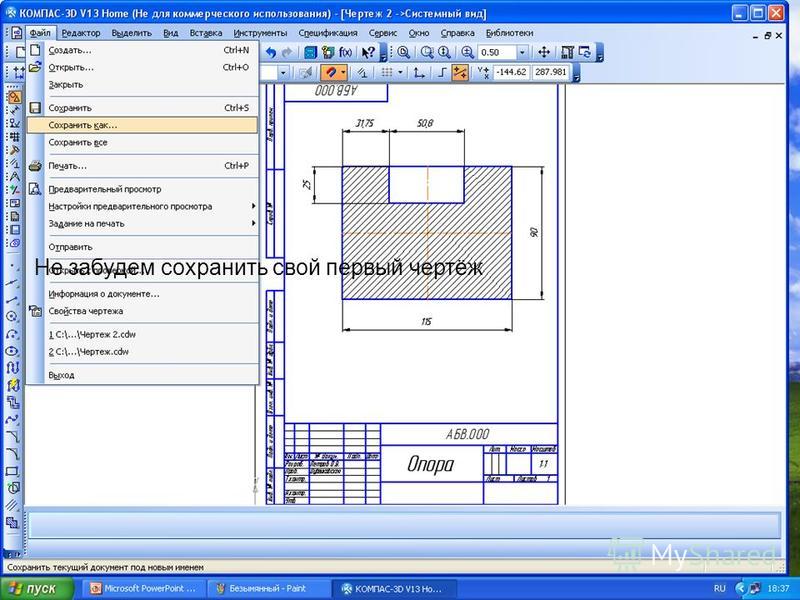

27 Не забудем сохранить свой первый чертёж

28 Сохраняем как всегда на рабочий стол. Имя файла «Чертёж 1»
