1 Санкт-Петербург, 2012 Национальный минерально-сырьевой университет «Горный» Кафедра печных технологий и переработки энергоносителей , Санкт-Петербург, Василевский остров, 21 линия, д. 2., тел

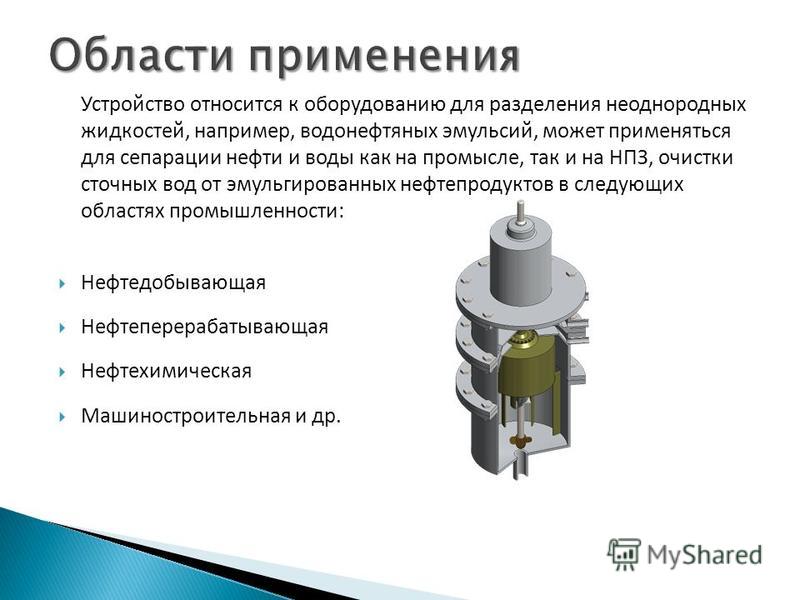

2 Устройство относится к оборудованию для разделения неоднородных жидкостей, например, водонефтяных эмульсий, может применяться для сепарации нефти и воды как на промысле, так и на НПЗ, очистки сточных вод от эмульгированных нефтепродуктов в следующих областях промышленности: Нефтедобывающая Нефтеперерабатывающая Нефтехимическая Машиностроительная и др.

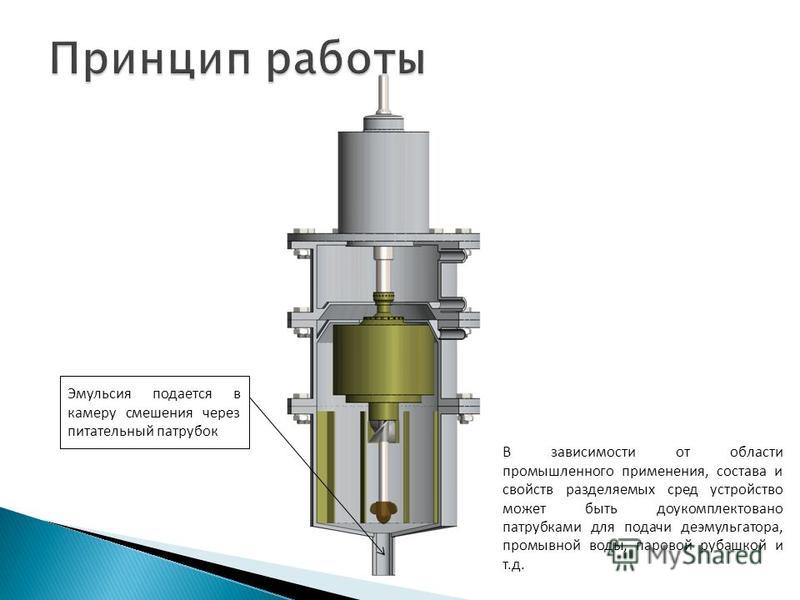

3 Эмульсия подается в камеру смешения через питательный патрубок В зависимости от области промышленного применения, состава и свойств разделяемых сред устройство может быть доукомплектовано патрубками для подачи деэмульгатора, промывной воды, паровой рубашкой и т.д.
4 Ребра жесткости необходимы для создания режима движения жидкости, при котором будет невозможна коагуляция механических примесей (твердого остатка) с дальнейшим осаждением на дне и стенках аппарата
5 Винтовой насос захватывает эмульсию и подает ее в ротор, где под действием центробежных сил происходит разделение на фазы по плотностям
6 В зависимости от поставленных пред устройством задач, существуют различные конструктивные исполнения ротора сепаратора. Но все они характеризуются большой скоростью взаимодействия жидкостей, высокой эффективностью массообмена и четкой сепарацией выходных потоков
7 Легкая и тяжелая жидкие фазы подаются из ротора сепаратора раздельно, каждая на свою тарелку, откуда затем удаляются через соответствующие патрубки Тяжелая жидкая фаза Легкая жидкая фаза
8 Тяжелая жидкая фаза Легкая жидкая фаза Каналы выхода тяжелой фазы Каналы выхода легкой фазы Тарелки для сбора продуктов разделения

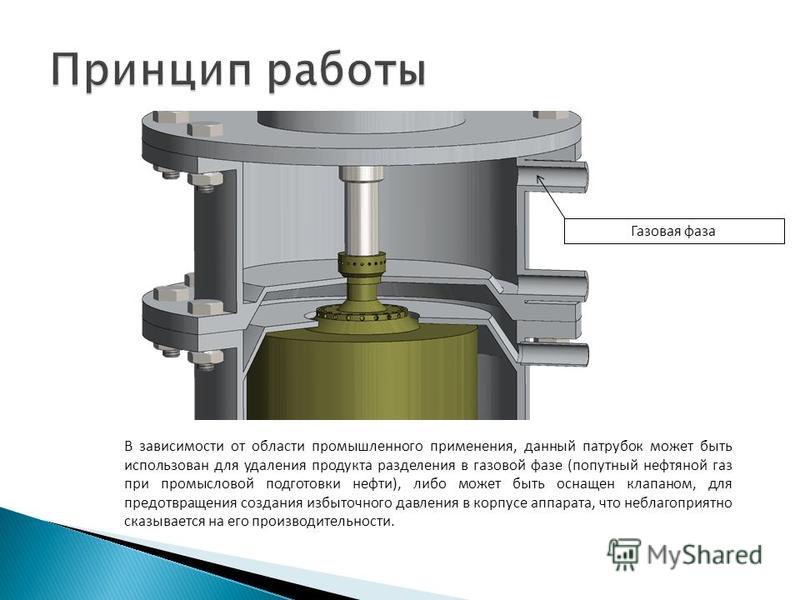

9 Газовая фаза В зависимости от области промышленного применения, данный патрубок может быть использован для удаления продукта разделения в газовой фазе (попутный нефтяной газ при промысловой подготовки нефти), либо может быть оснащен клапаном, для предотвращения создания избыточного давления в корпусе аппарата, что неблагоприятно сказывается на его производительности.
10 ТипоразмерАЦ40 [2] АЦ80АЦ150АЦ250АЦ320АЦ400 Частота вращения ротора, об/мин Производительн ость, м 3 /час [3] 0,0250,41,510,05,020,010,020,0 Рабочий объем ротора, л 0,0210,331,258,4 16,8 36,0 Рабочий объем камеры смешении [4] 0,0250,41,510,05,020,010,020,0 Мощность привода, к Вт 0,040,250,74,51,55,62,85,6 Длина, мм Ширина, мм Высота, мм Масса, кг 5, Одноступенчатые центробежные аппараты [1] конструкции НМСУ «Горный»
11 1. Аппараты работают при любом отношении расходов растворов и отношении плотностей легкого раствора к тяжелому до 0,98. В аппаратах может быть предусмотрена рециркуляция каждой из фаз с кратностью до 100. Узел ротора с приводом легко извлекается из корпуса вертикально вверх и при необходимости заменяется на новый. Основной конструкционный материал – сталь 12Х18Н10Т, может быть заменен по согласованию с заказчиком. 2. Центробежный аппарат тарельчатый (ЦЭТ) с рабочим диаметром ротора в 40 мм. 3. На растворах 30% ТБФ в синтине – 2М HNO 3 при отношении расходов исходных растворов О/В = 1 и взаимном уносе фаз не выше 0,02%. 4. Принят для указанной производительности и времени пребывания растворов в камере смешения – 3,6 секунды, может быть увеличен в раз.
