1 Виробництво та передача електроенергії на відстань Електричні станції

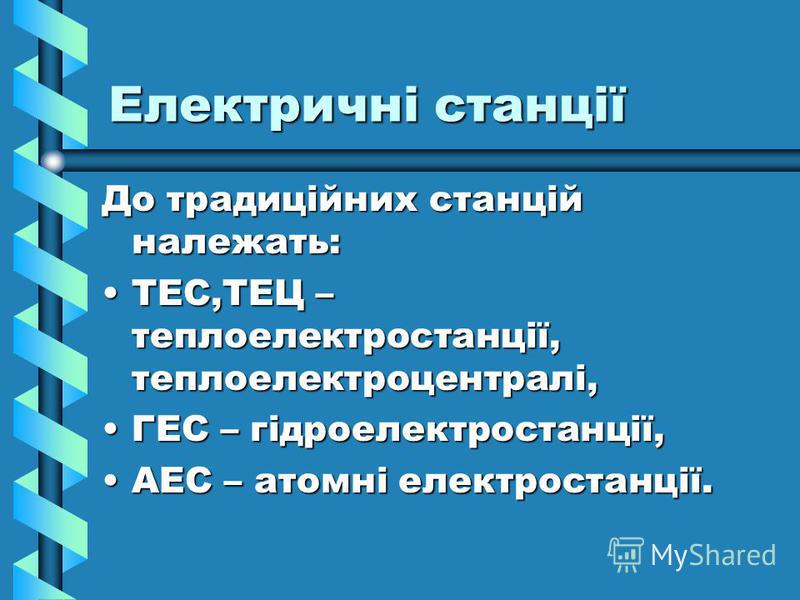

2 До традиційних станцій належать: ТЕС,ТЕЦ – теплоелектростанції, теплоелектроцентралі,ТЕС,ТЕЦ – теплоелектростанції, теплоелектроцентралі, ГЕС – гідроелектростанції,ГЕС – гідроелектростанції, АЕС – атомні електростанції.АЕС – атомні електростанції.

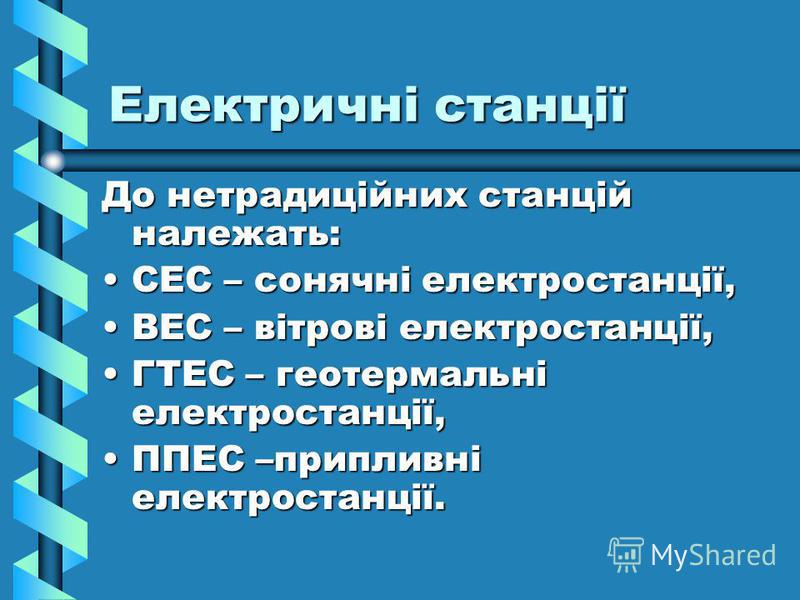

3 Електричні станції До нетрадиційних станцій належать: СЕС – сонячні електростанції,СЕС – сонячні електростанції, ВЕС – вітрові електростанції,ВЕС – вітрові електростанції, ГТЕС – геотермальні електростанції,ГТЕС – геотермальні електростанції, ППЕС –припливні електростанції.ППЕС –припливні електростанції.
4 Теплова електростанція (ТЕС, ТЕЦ) В основі роботи ТЕС лежить перетворення енергії хімічного палива на енергію перегрітої пари та механічну енергію турбіни, звязаної з генератором електричного струму.

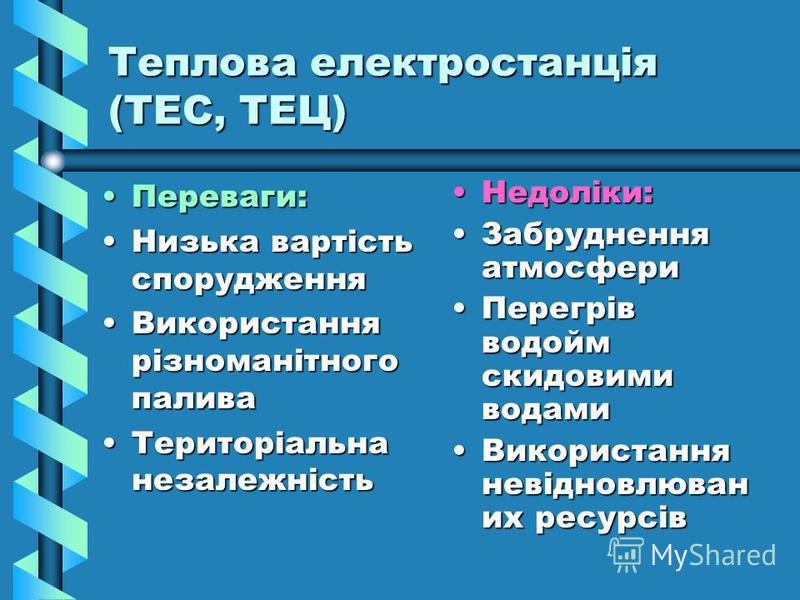

5 Теплова електростанція (ТЕС, ТЕЦ) Переваги:Переваги: Низька вартість спорудженняНизька вартість спорудження Використання різноманітного паливаВикористання різноманітного палива Територіальна незалежністьТериторіальна незалежність Недоліки: Забруднення атмосфери Перегрів водойм скидовими водами Використання невідновлюван их ресурсів
6 Гідроелектростанція (ГЕС) В основі роботи ГЕС лежить перетворення енергії води в механічну енергію гідротурбін, повязаних з генератором.
7 Гідроелектростанція (ГЕС). Зовнішній вигляд

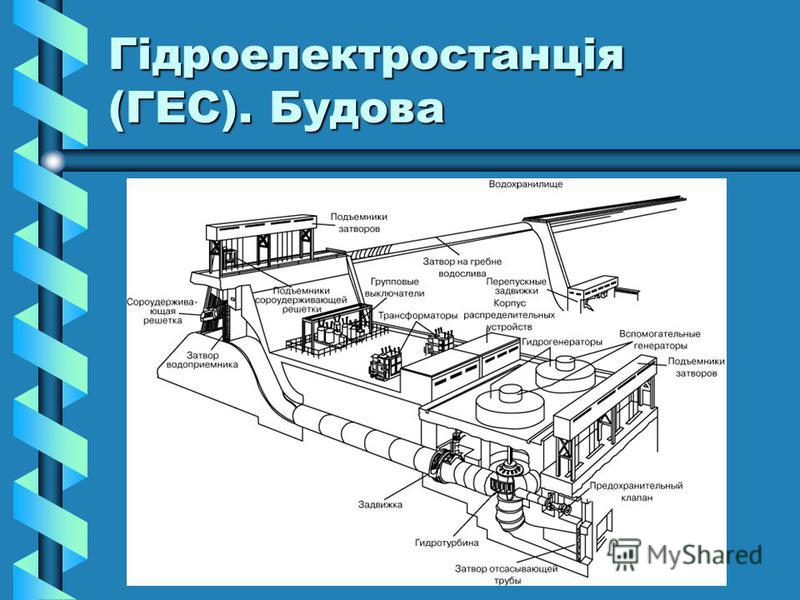

8 Гідроелектростанція (ГЕС). Будова

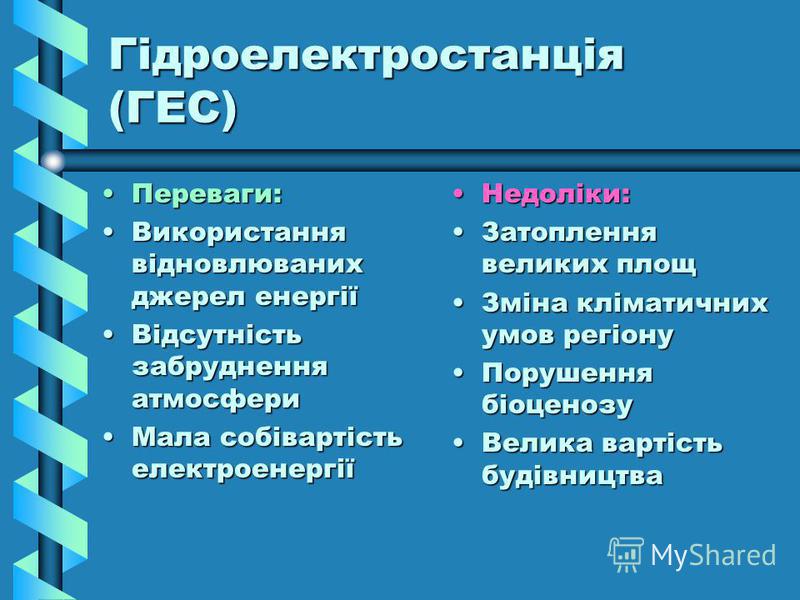

9 Гідроелектростанція (ГЕС) Переваги:Переваги: Використання відновлюваних джерел енергіїВикористання відновлюваних джерел енергії Відсутність забруднення атмосфериВідсутність забруднення атмосфери Мала собівартість електроенергіїМала собівартість електроенергії Недоліки: Затоплення великих площ Зміна кліматичних умов регіону Порушення біоценозу Велика вартість будівництва

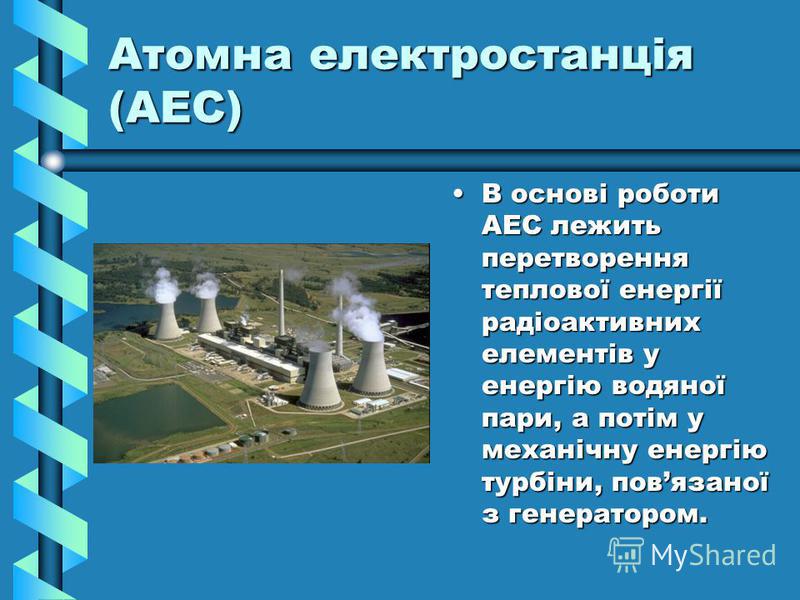

10 Атомна електростанція (АЕС) В основі роботи АЕС лежить перетворення теплової енергії радіоактивних елементів у енергію водяної пари, а потім у механічну енергію турбіни, повязаної з генератором.
11 Атомна електростанція (АЕС). Будова
12 Атомна електростанція (АЕС) Переваги:Переваги: Використання енергомісткого пальногоВикористання енергомісткого пального Паливо може використовуват ись двічіПаливо може використовуват ись двічі Недоліки: Висока небезпека забруднення оточуючого середовища Висока вартість спорудження Залежність тільки від одного виду палива
13 Сонячна електростанція колекторного типу (СЕС) В основі роботи станції лежить перетворення сонячної радіації в енергію перегрітої пари, що обертає лопаті турбіни, повязані з електрогенерато ром.
14 Сонячна електростанція прямої дії (СЕС) В основі дії станції лежить пряме перетворення енергії сонячних променів в електричний струм на основі використання напівпровідникових елементів.
15 Сонячна електростанція (СЕС) Переваги:Переваги: Використання відновлюваного джерела енергіїВикористання відновлюваного джерела енергії Екологічна чистотаЕкологічна чистота Недоліки: Висока вартість вироблення електроенергії Низький ККД станції
16 Вітрова електростанція (ВЕС) В основі роботи станції лежить перетворення енергії повітряних мас в механічну енергію лопатей гвинта, повязаного з генератором.
17 Вітрова електростанція (ВЕС). Типи гвинтів
18 Вітрова електростанція (ВЕС) Переваги:Переваги: Використання відновлюваних ресурсівВикористання відновлюваних ресурсів Екологічна безпекаЕкологічна безпека Недоліки: Функціонування кількох ВЕС у комплексі Великий рівень шуму Мала питома потужність

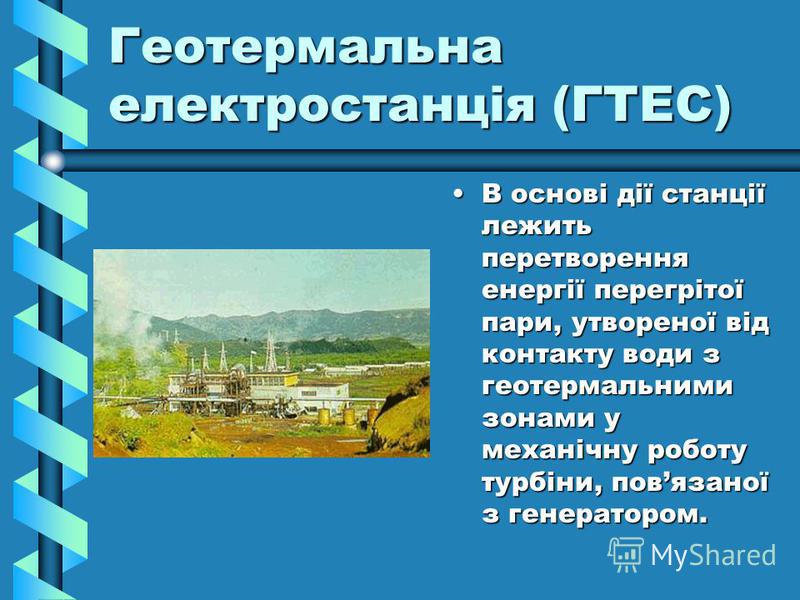

19 Геотермальна електростанція (ГТЕС) В основі дії станції лежить перетворення енергії перегрітої пари, утвореної від контакту води з геотермальними зонами у механічну роботу турбіни, повязаної з генератором.
20 Геотермальна електростанція (ГТЕС) Переваги:Переваги: Використання відновлюваного джерела енергіїВикористання відновлюваного джерела енергії Сприяння стабілізації тектонічних процесівСприяння стабілізації тектонічних процесів Недоліки: Жорстке районування розміщення Мала загальна потужність

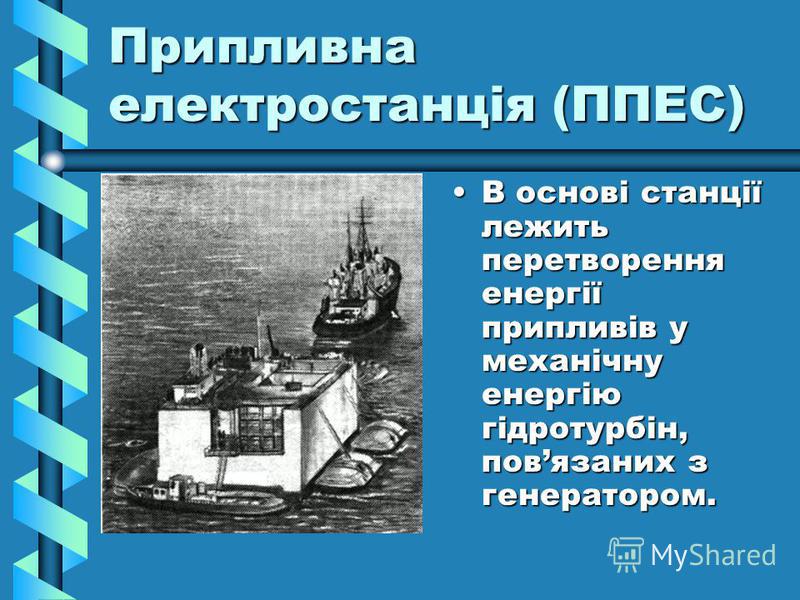

21 Припливна електростанція (ППЕС) В основі станції лежить перетворення енергії припливів у механічну енергію гідротурбін, повязаних з генератором.
22 Припливна електростанція (ППЕС) Переваги:Переваги: Використання відновлюваних джерел енергіїВикористання відновлюваних джерел енергії МобільністьМобільність Недоліки: Мала потужність Строге районування розміщення
23 Виробництво та передача електроенергії на відстань Передача енергії на відстань та енергоресурси
24 Схема передачі електроенергії ПТ ЗТ
25 Енергоринок України
26 Атлас енергетичних ресурсів. Енергія вітру

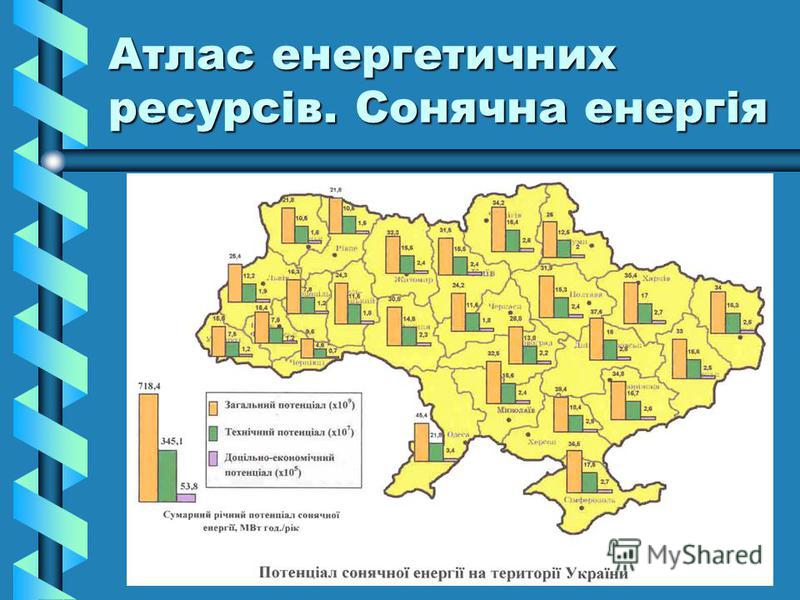

27 Атлас енергетичних ресурсів. Сонячна енергія
28 Атлас енергетичних ресурсів. Енергія малих рік.

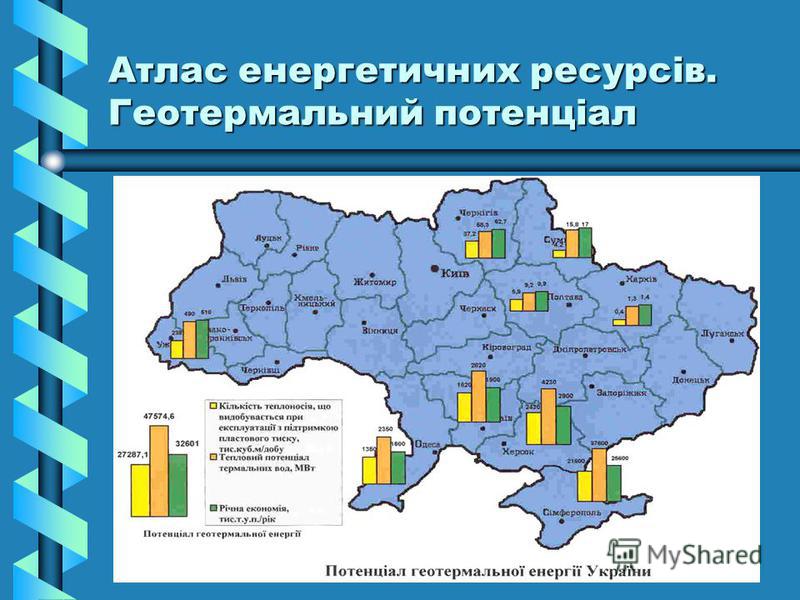

29 Атлас енергетичних ресурсів. Геотермальний потенціал
