Спектроскоп. Виды спектров. Приборы, предназначенные для фотографирования спектра, называют спектрографами Спектроскоп – это прибор, предназначенный для. - презентация

1 Спектроскоп. Виды спектров. Приборы, предназначенные для фотографирования спектра, называют спектрографами Спектроскоп – это прибор, предназначенный для визуального исследования спектрального состава электромагнитных волн оптического диапазона

2 Основные части спектрального аппарата Диспергирующий элемент – элемент, способный разделить пучок световых лучей на монохроматические составляющие (призма, решетка) Коллиматор Окуляр зрительной трубы, либо фотопленка

3 Диспергирующий элемент Призма отклоняет сильнее фиолетовые лучи, так как, чем больше скорость распространения волны, тем меньше преломляются лучи Порядок расположения цветов в спектре, даваемом дифракционной решеткой, обратный порядку их расположения в спектре, даваемом призмой Большей длине волны соответствует больший угол дифракции, а значит лучи красного цвета отклоняются сильнее

4 Вид спектров различных веществ зависит от их агрегатного состояния, температуры свечения и химического состава и не зависит от способа возбуждения, вызывающего свечение вещества Виды спектров Спектры испускания Сплошной ПолосатыйЛинейчатый Спектры поглощения

5 Сплошной спектр Сплошной (непрерывный) спектр дают вещества, находящиеся в твердом или жидком состоянии, а также высокотемпературная плазма и сильно сжатые газы Характер сплошного спектра сильно зависит от взаимодействия атомов вещества друг с другом. Взаимодействие велико, вследствие чего волны, излучаемые атомами, имеют широкий и непрерывный интервал частот. В плазме частицы непрерывно сталкиваются приобретая ускорения и излучая

6 Линейчатый спектр Газы, находящиеся в атомарном состоянии (атомарный водород, гелий) дают спектр, представляющий узкие цветные линии, разделенные широкими темными промежутками. Каждая линия в спектре имеет определенный цвет и яркость и соответствует определенному атому какого-либо вещества, поэтому является визитной карточкой самого атома. Спектры испускания: 1 – натрия; 2 – водорода; 3 - гелия

7 Полосатый спектр Полосатый спектр – совокупность отдельных цветных полос, разделенных узкими темными промежутками. Полосы создаются молекулами газа (например Н 2,СО 2 ),в которых атомы тесно связаны друг с другом. Темные промежутки между полосами соответствуют промежуткам между молекулами.

8 Спектр поглощения Каждое вещество в газообразном состоянии поглощает волны тех частот, которые само испускает. Образующийся при этом спектр, в котором отсутствуют линии, соответствующие частотам поглощенного света, называются спектром поглощения Спектры поглощения: 4 – натрия; 5 – водорода; 6 - гелия

9 Спектральный анализ – метод изучения химического состава веществ по их спектрам Спектральный анализ Эмиссионный – анализ, производимый по спектрам излучения Абсорбционный – анализ, производимый по спектрам поглощения

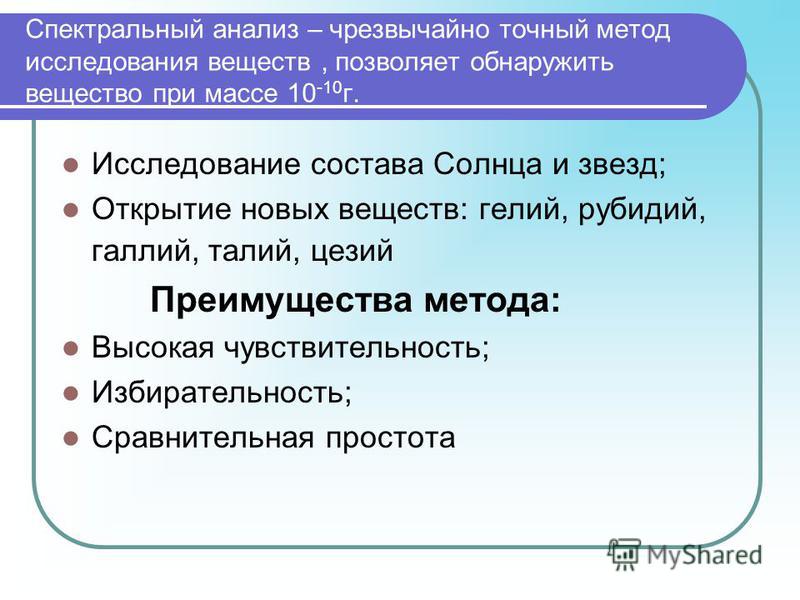

10 Спектральный анализ – чрезвычайно точный метод исследования веществ, позволяет обнаружить вещество при массе г. Исследование состава Солнца и звезд; Открытие новых веществ: гелий, рубидий, галлий, талий, цезий Преимущества метода: Высокая чувствительность; Избирательность; Сравнительная простота
