2 2 Межсетевой протокол IP

3 3 Межсетевой протокол Создан для использования в сложных сетях, объединенных из разнородных подсетей на основе коммутации пересылаемых пакетов.

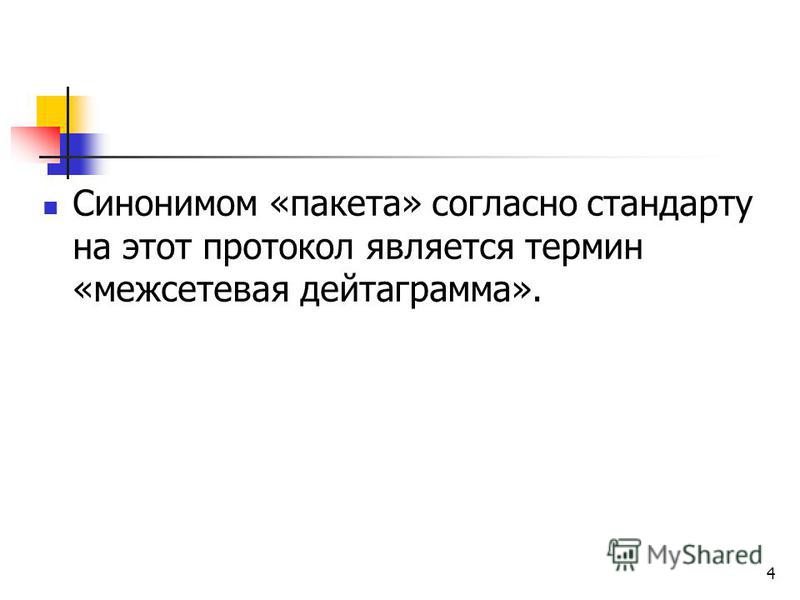

4 4 Синонимом «пакета» согласно стандарту на этот протокол является термин «межсетевая дейтаграмма».

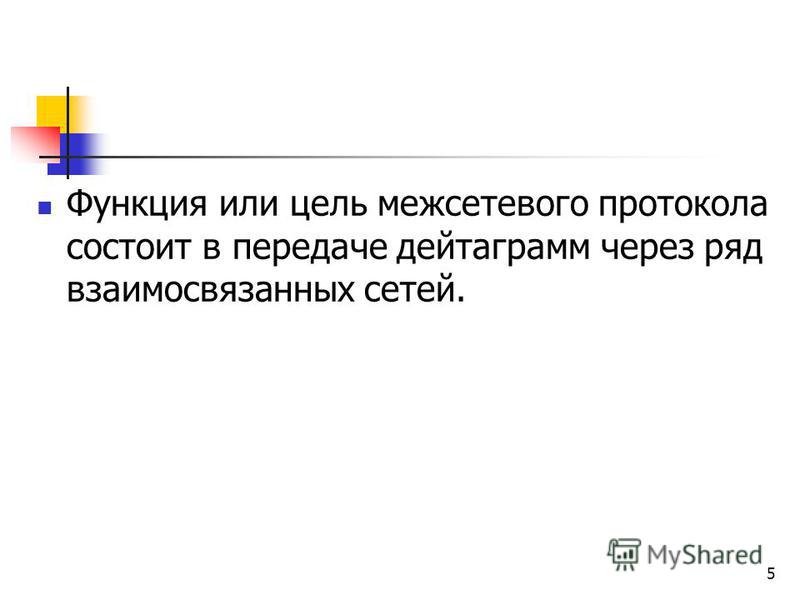

5 5 Функция или цель межсетевого протокола состоит в передаче дейтаграмм через ряд взаимосвязанных сетей.

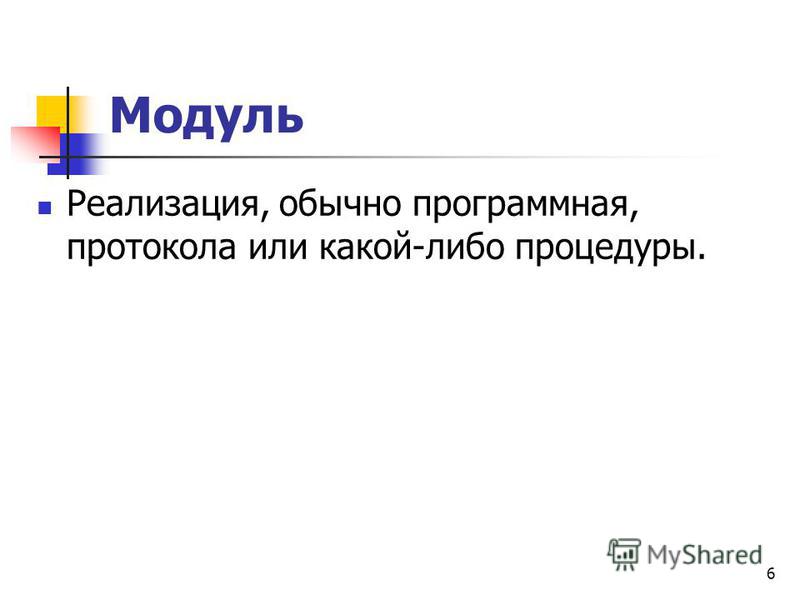

6 6 Модуль Реализация, обычно программная, протокола или какой-либо процедуры.

7 7 Маршрутизация Выбор пути передачи дейтаграммы.

8 8

9 9 Фрагментация Разбиение крупного пакета или дейтаграммы на более мелкие блоки, фрагменты.

10 10

11 11 Заголовок дейтаграммы версия указывает версию межсетевого протокола, установленного на хосте, сгенерировавшем дейтаграмму; длина содержит длину заголовка, выраженную в 32-битовых словах;

12 12 Заголовок дейтаграммы тип сервиса определяет тип и качество обслуживания, которые требуются дейтаграмме при ее передаче; общая длина общая длина дейтаграммы, включающая длину заголовка и длину поля данных и выраженная в байтах;

13 13 Заголовок дейтаграммы идентификатор дейтаграммы устанавливается отправителем дейтаграммы для обеспечения возможности сборки фрагментов какой- либо дейтаграммы; смещение фрагмента используется для сборки фрагментов дейтаграммы;

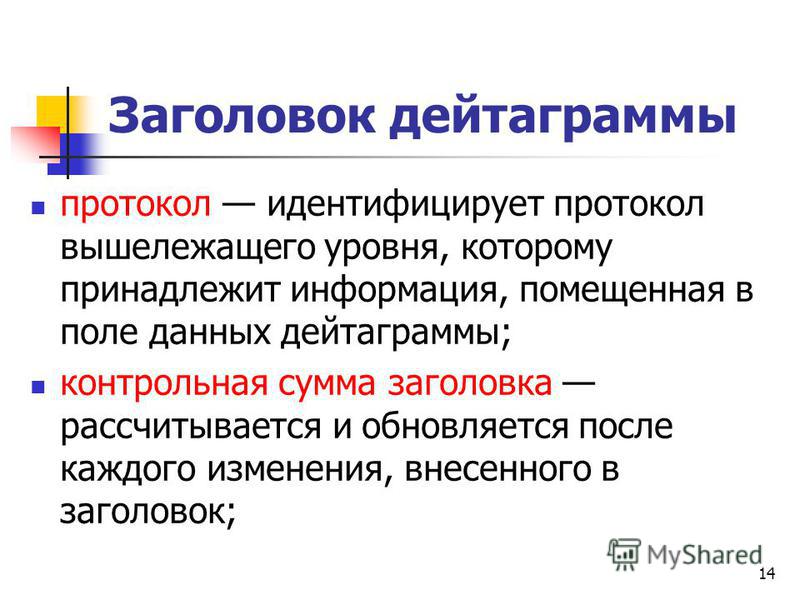

14 14 Заголовок дейтаграммы протокол идентифицирует протокол вышележащего уровня, которому принадлежит информация, помещенная в поле данных дейтаграммы; контрольная сумма заголовка рассчитывается и обновляется после каждого изменения, внесенного в заголовок;

15 15 Заголовок дейтаграммы опции поле является необязательным и не имеет фиксированной длины; выравнивание состоит из нулей и используется для заполнения заголовка дейтаграммы до длины, кратной 32 битам.

16 16 Тип сервиса обработки дейтаграммы

17 17 Поле «тип сервиса» Определяет характеристики обслуживания дейтаграммы при ее передаче по некой конкретной сети и основывается как на приоритете любой передаваемой дейтаграммы, так и на качестве ее передачи, определяемых четырьмя подполями.

18 18

19 19 Приоритет Характеризует приоритет дейтаграммы (от 0 обычный приоритет до 7 управление сетью).

20 20 Параметр задержки 0 нормальная; 1 малая.

21 21 Параметр пропускной способности 0 нормальная; 1 высокая.

22 22 Параметр достоверности передаваемых данных 0 обычная; 1 высокая.

23 23 Поле «опции» Позволяет для каждой дейтаграммы задать набор опций, учитываемых при передаче этой дейтаграммы по сети. Запись опции может включать в себя тип, длину и данные опции.

24 24 Протокол межсетевых управляющих сообщений ICMP

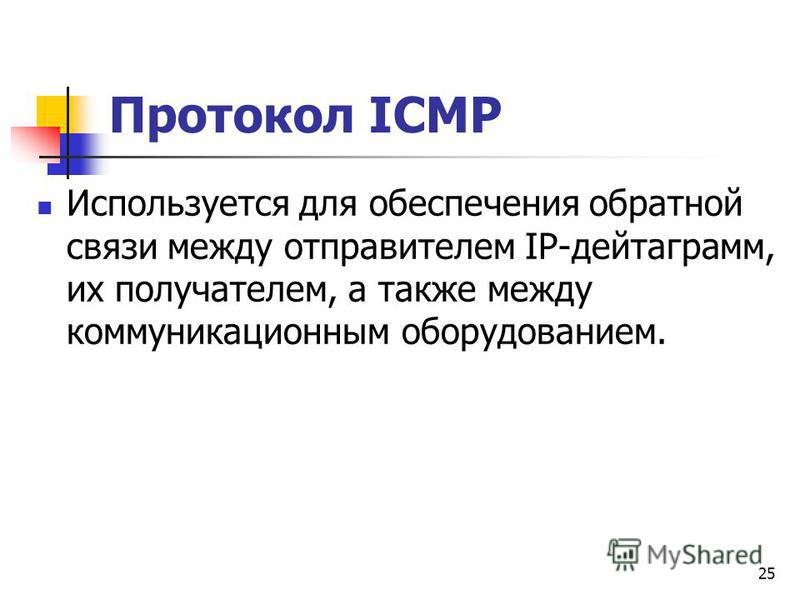

25 25 Протокол ICMP Используется для обеспечения обратной связи между отправителем IP-дейтаграмм, их получателем, а также между коммуникационным оборудованием.

26 26 Шлюз Устройство, посредством которого осуществляется соединение сетей.

27 27 Протокол пользовательских дейтаграмм UDP Задача - передача данных прикладных программ с использованием простых механизмов пересылки.

28 28 Протокол управления передачей TCP Высоконадежный протокол, обеспечивающий взаимодействие между хостами.

29 29 Задачи ТСР надежная доставка данных; управление потоком данных; управление логическими соединениями.

30 30 Прикладные протоколы Ориентированы на обеспечение интерфейса между конкретными прикладными задачами и средствами транспортировки данных по сети. Обеспечивают взаимодействие прикладных процессов и определяют форму такого взаимодействия.

31 31 Протокол TELNET Обеспечивает передачу данных между процессами или между процессом и терминалом.

32 32 Терминал Устройство, состоящее из средств ввода- вывода, и используемое для взаимодействия с хост-компьютерами, на которых выполняются прикладные программы.

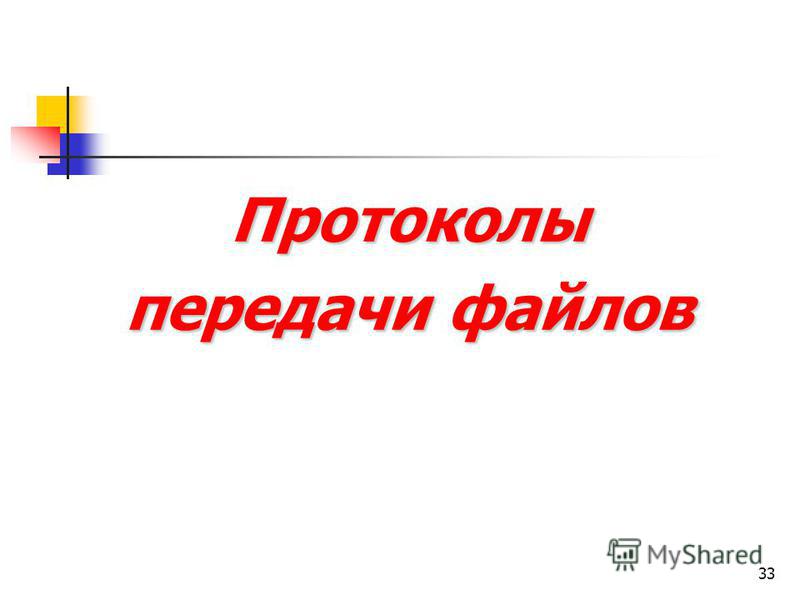

33 33 Протоколы передачи файлов

34 34 FTP Протокол передачи файлов протокол, предназначенный для обеспечения обмена файлами между серверами и клиентами.

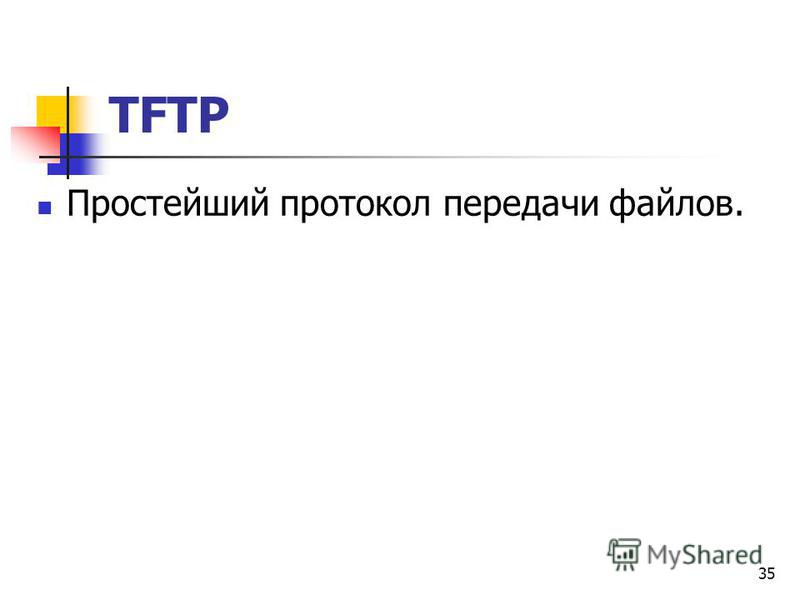

35 35 TFTP Простейший протокол передачи файлов.

36 36 NFS Сетевая файловая система - сетевая служба, позволяющая объединить в одно целое файловые системы нескольких удаленных машин.

37 37 SMTP Простой протокол передачи почты, использующийся для передачи текстовых файлов и почтовых сообщений.

38 38 SNMP Простой протокол управления сетью, позволяющий производить мониторинг сетевой активности, а также осуществлять управление рабочими станциями и коммутационным оборудованием сети.

39 39 Работа протоколов стека IPX/SPX Протоколы верхнего уровня, взаимодействуя с приложениями пользователя, формируют сообщения, для передачи которых пользуются услугами транспортного протокола SPX. Протокол SPX, устанавливая логическое соединение, в свою очередь использует для пересылки данных протокол IPX.

40 40 Протокол межсетевого обмена пакетами IPX Использует дейтаграммный метод передачи данных.

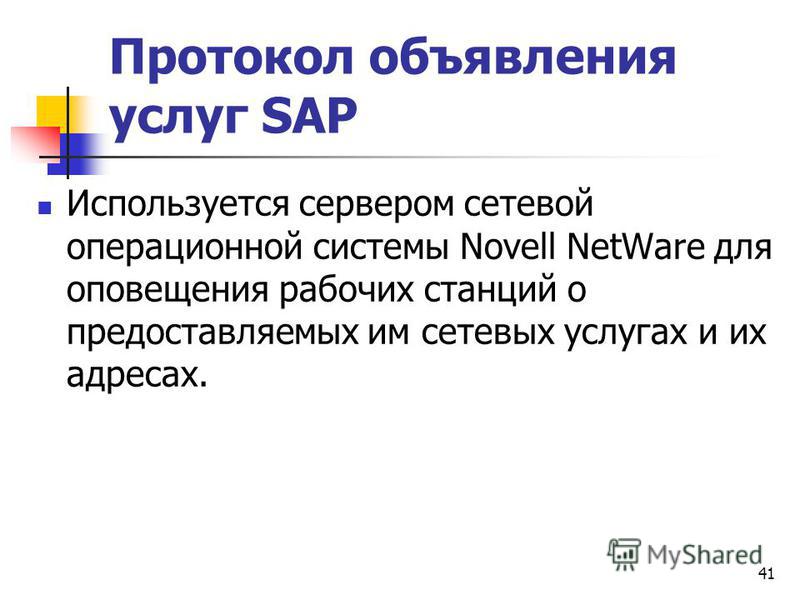

41 41 Протокол объявления услуг SAP Используется сервером сетевой операционной системы Novell NetWare для оповещения рабочих станций о предоставляемых им сетевых услугах и их адресах.

42 42 Протоколы передачи больших пакетов Протокол больших межсетевых пакетов LIP и протокол пакетного режима BMP.
