Рис.1.6. Шинная топология сети Абонентская станция 1 Абонентская станция 2 Абонентская станция 3 Шинная (магистраль) Терминатор. - презентация

1 Рис.1.6. Шинная топология сети Абонентская станция 1Абонентская станция 2Абонентская станция 3 Шинная (магистраль) Терминатор

2 Сети с шинной топологией В сетях с шинной топологией все рабочие станции подключаются к общей магистрали (шины) с помощью сетевых адаптеров. Как правило, адаптер - это плата, вмонтированная в компьютер. В процессе работы сети информация от передающей рабочей станции поступает на адаптеры всех рабочих станций, однако принимается только адаптером той рабочей станции, которой она адресована.

3 T-Connector

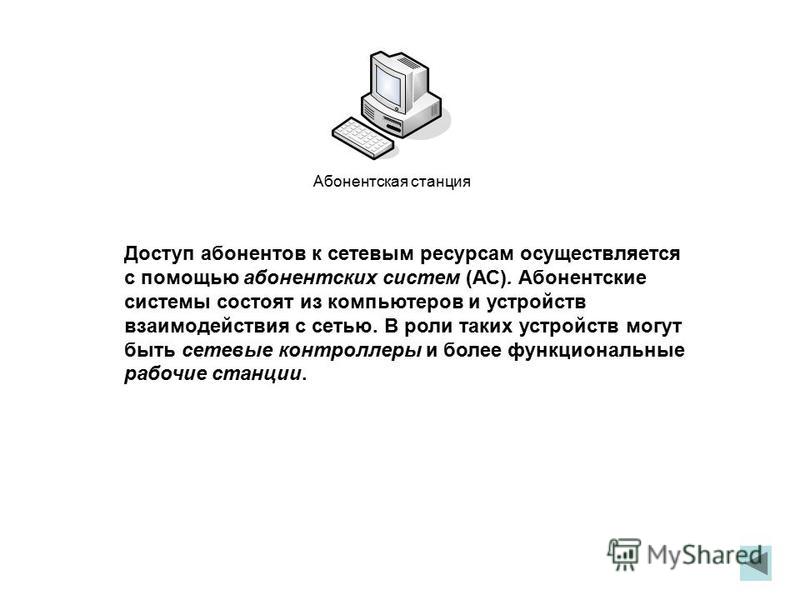

4 Доступ абонентов к сетевым ресурсам осуществляется с помощью абонентских систем (АС). Абонентские системы состоят из компьютеров и устройств взаимодействия с сетью. В роли таких устройств могут быть сетевые контроллеры и более функциональные рабочие станции. Абонентская станция

5 Обычно терминаторы – обычные резисторы с сопротивлением 50 Ом
