1 5 Класс Столярное дело по теме: «Изготовление колодки для швабры». учитель трудового обучения Бигаев В.Х.

2 Строгальный РазметочныйСверлильный Пильный

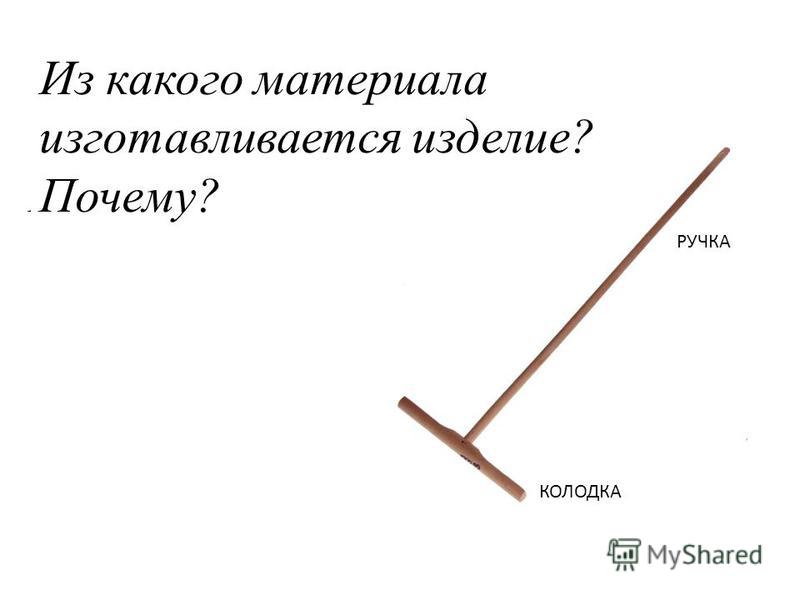

3 Какое изделие мы изготавливаем? Для чего оно может быть использовано? Из каких частей состоит изделие? Какова форма каждой его части? КОЛОДКА РУЧКА Какая часть самая трудоемкая в выполнении? Как соединены детали изделия (подвижно, неподвижно, в разъем) Какие инструменты понадобятся для работы? Из какого материала изготавливается изделие? Почему?

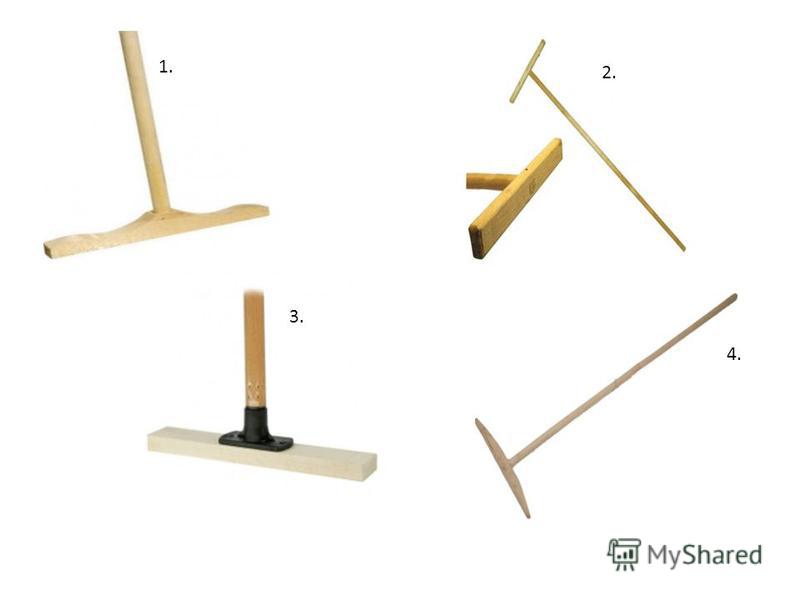

4

5 Тема: «Изготовление колодки швабры» Заготовка: брусок 290*50* Строгать первую базовую пласть Разметить заготовку со всех сторон по толщине и строгать вторую пласть Разметить заготовку по рисунку и строгать скосы Строгать первую базовую кромку под прямым углом к базовой плести Разметить заготовку со всех сторон по ширине и строгать вторую кромку Разметить заготовку со всех сторон по длине и отпилить Разметить центр отверстия и сверлить Произвести отделку изделия

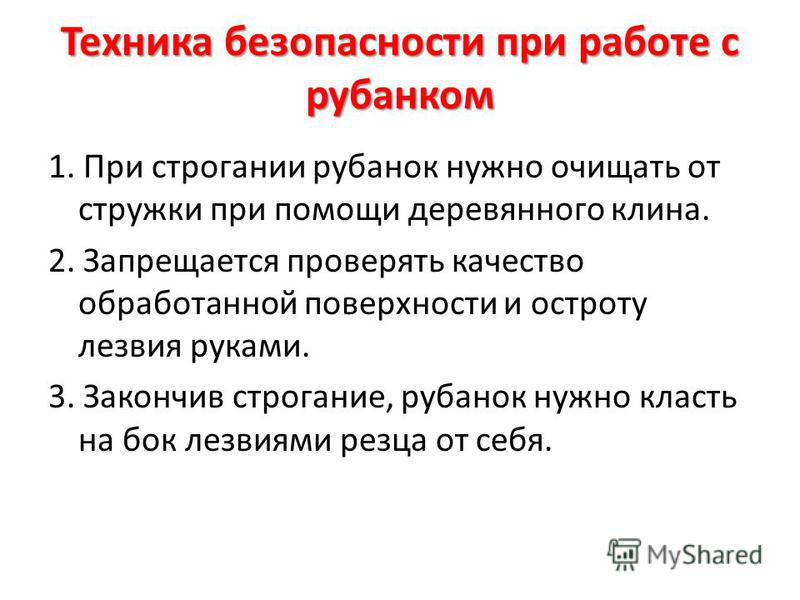

6 Техника безопасности при работе с рубанком 1. При строгании рубанок нужно очищать от стружки при помощи деревянного клина. 2. Запрещается проверять качество обработанной поверхности и остроту лезвия руками. 3. Закончив строгание, рубанок нужно класть на бок лезвиями резца от себя.

7 Техника безопасности при работе со столярной ножовкой 1. Заготовку необходимо правильно и устойчиво закрепить на верстаке или столе. 2. При работе с ножовкой следует избегать рывков и следить, чтобы полотно не изгибалось. 3. Никогда нельзя направлять полотно пилы пальцем. 4. Рука, придерживающая заготовку, должна располагаться на безопасном от пилы расстоянии. 5. Для уборки стружек используют специальную щетку.

8 Техника безопасности при работе на сверлильном станке 1. Станок включать только с разрешения учителя 2. Проверить надёжность закрепления сверла в патроне 3. Обрабатываемые детали необходимо прочно закреплять на столе станка 4. Не прикасаться к вращающимся частям станка

9 Тема: «Изготовление колодки швабры» Заготовка: брусок 290*50* Строгать первую базовую пласть Разметить заготовку со всех сторон по толщине и строгать вторую пласть Разметить заготовку по рисунку и строгать скосы Строгать первую базовую кромку под прямым углом к базовой плести Разметить заготовку со всех сторон по ширине и строгать вторую кромку Разметить заготовку со всех сторон по длине и отпилить Разметить центр отверстия и сверлить Произвести отделку изделия
