1 Магистрально- модульное построение компьютера

2 Введение Архитектура современных персональных компьютеров (ПК) основана на магистрально- модульном принципе Модульный принцип позволяет пользователю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Магистральный (шинный) принцип - устройства компьютера соединяются между собой информационными магистралями (среди них особую роль играет системная магистраль)

3 Термины Архитектура - совокупность его устройств. Структура - способ взаимосвязи устройств друг с другом Модуль ПК - любое относительно самостоятельное устройство компьютера (процессор, оперативная память, контроллер, дисплей, принтер, сканер и т.д.)

4 Основа компьютера Основу компьютера составляет находящаяся в системном блоке системная (материнская) плата, на которой размещены системные (центральные) устройства компьютера - процессор и оперативная память. Процессор Материнская плата Оперативная память

5 Системная магистраль Системная магистраль или системная шина - это набор электронных линий, связывающих воедино центральные устройства (процессор, оперативная память) с периферийными устройствами (клавиатура, принтер, винчестер и т.д.) через устройства сопряжения (адаптеры, контроллеры). Схема магистрально-модульного принципа построения ПК

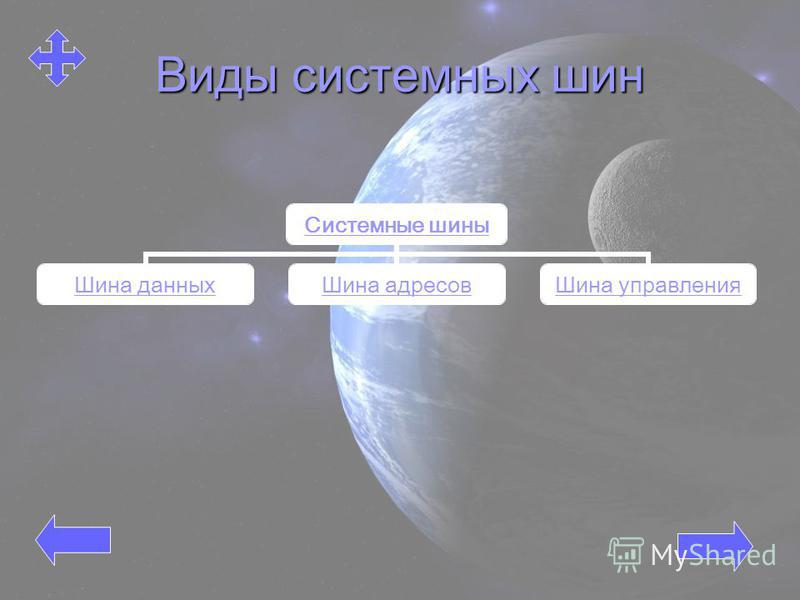

6 Виды системных шин Системные шины Шина данных Шина адресов Шина управления

7 Разрядность шины данных Разрядность шины данных определяется разрядностью процессора, т.е. количеством двоичных разрядов, которые процессор обрабатывает за один такт. Процессор

8 Режимы использования шины передачи данных Основные режимы использования шины передачи данных запись/чтение данных из оперативной памяти и из внешних запоминающих устройств чтение данных с устройств ввода пересылка данных на устройства вывода Шина данных является двунаправленной

9 Шина адресов Выбор абонента по обмену данными производит процессор, который формирует код адреса данного устройства, а для ОЗУ - код адреса ячейки памяти. Выбор абонента по обмену данными производит процессор, который формирует код адреса данного устройства, а для ОЗУ - код адреса ячейки памяти. Код адреса передается по адресной шине, причем сигналы передаются в одном направлении, от процессора к устройствам, т.е. шина адресов однонаправленная. Код адреса передается по адресной шине, причем сигналы передаются в одном направлении, от процессора к устройствам, т.е. шина адресов однонаправленная.

10 Шина управления По шине управления передаются сигналы, определяющие характер обмена информацией, и сигналы, синхронизирующие взаимодействие устройств, участвующих в обмене информацией

11 Подключение к магистрали Подключение устройств компьютера к магистрали на физическом уровне осуществляется с помощью контроллеров, а на программном обеспечивается драйверами.

12 Контроллер Контроллер принимает сигнал от процессора и дешифрует его, чтобы соответствующее устройство смогло принять этот сигнал и отреагировать на него. За реакцию устройства процессор не отвечает, отвечает лишь соответствующий контроллер. Поэтому внешние (периферийные) устройства ПК заменяемы, и набор таких модулей произволен.

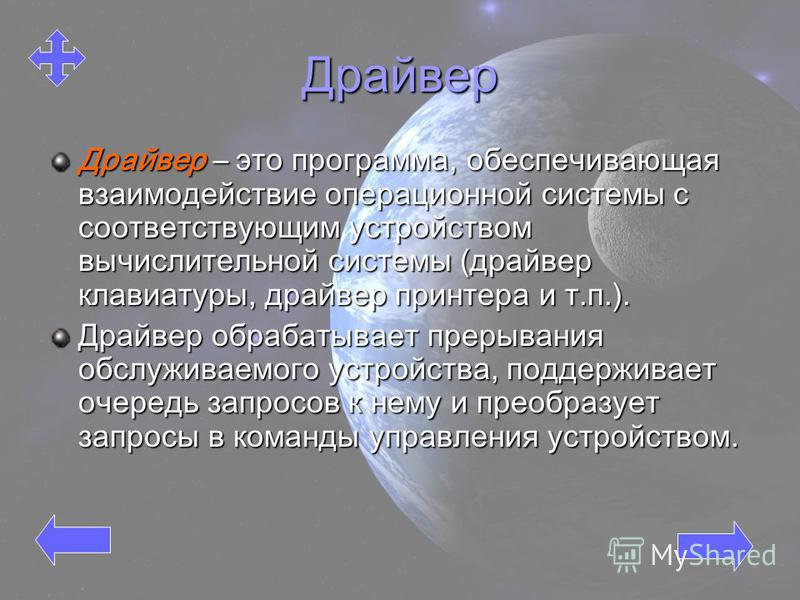

13 Драйвер Драйвер – это программа, обеспечивающая взаимодействие операционной системы с соответствующим устройством вычислительной системы (драйвер клавиатуры, драйвер принтера и т.п.). Драйвер обрабатывает прерывания обслуживаемого устройства, поддерживает очередь запросов к нему и преобразует запросы в команды управления устройством.

14 Быстродействие системы ПК Быстродействие различных компонентов компьютера (процессора, оперативной памяти и контроллеров периферийных устройств) может существенно различаться. Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающие в себя контроллер оперативной памяти (так называемый северный мост) и контроллер периферийных устройств (южный мост).

15 Северный мост Северный мост обеспечивает обмен информацией между процессором и оперативной памятью по системной шине. К северному мосту подключается шина PCI (Peripherial Component Interconnect bus - шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств.

16 Схема магистрально-модульного принципа построения ПК

17 AGP Ранее в слот PCI устанавливалась и видеокарта. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port - ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI. Ранее в слот PCI устанавливалась и видеокарта. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port - ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI.

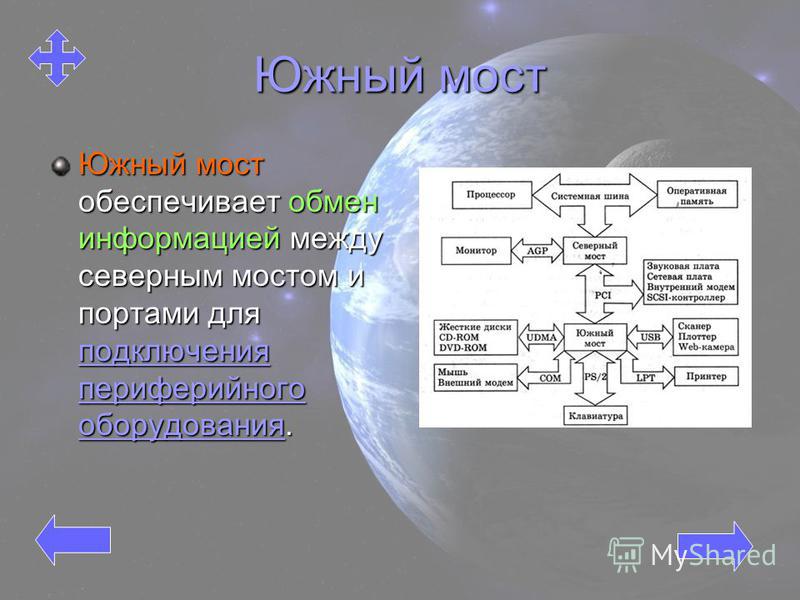

18 Южный мост Южный мост обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования. подключения периферийного оборудования подключения периферийного оборудования

19 Подключение периферийного оборудования Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (Ultra Direct Memory Access - прямое подключение к памяти). Мышь и внешний модем подключаются к южному мосту с помощью последовательных портов, которые передают электрические импульсы, несущие информацию в машинном коде, последовательно один за другим. Обозначаются последовательные порты как СОМ1 и COM2, а аппаратно реализуются с помощью 25-контактного и 9-контактного разъемов, которые выведены на заднюю панель системного блока. Принтер подключается к параллельному порту, который обеспечивает более высокую скорость передачи информации, чем последовательные порты, так как передает одновременно 8 электрических импульсов, несущих информацию в машинном коде. Обозначается параллельный порт как LPT, а аппаратно реализуется в виде 25-контактного разъема на задней панели системного блока. Для подключения сканеров и цифровых камер обычно используется порт USB (Universal Serial Bus - универсальная последовательная шина), который обеспечивает высокоскоростное подключение к компьютеру сразу нескольких периферийных устройств. В настоящее время клавиатура подключается обычно с помощью порта PS/2. В настоящее время клавиатура подключается обычно с помощью порта PS/2.
