1 Локальная сеть

2 Компьютерная сеть Компьютерная сеть – система двух или более компьютеров, связанных каналами передачи информации

3 Локальная сеть Локальная сеть Локальная сеть объединяет компьютеры установленные в одном помещении (учебный класс, офис и т.п.), в одном здании или в нескольких близко расположенных зданиях. Обычно компьютеры локальной сети расположены на расстоянии не более одного километра.

4 Локальная сеть Локальные сети по способу взаимодействия компьютеров подразделяются на: одноранговые; одноранговые сети с выделенным сервером.

5 Одноранговая локальная сеть В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру в сети.

6 Сеть с выделенным сервером Структура сети с выделенным сервером

7 Сеть с выделенным сервером Сервер Сервер (от англ. server - обслуживающее устройство) - компьютер, распределяющий ресурсы между пользователями сети. Как правило сервер – это компьютер с мощным процессором, большой оперативной и дисковой памятью, на нем хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

8 Сеть с выделенным сервером В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.

9 В сетях с выделенным сервером реализуется клиент-серверная технология. На сервере устанавливается серверное ПО: серверная операционная система; WEB-сервер; прокси-сервер (обеспечение работы с Интернет рабочих станций); файл-сервер (обеспечение совместного доступа к файлам) и т.п. ПО сетей с выделенным сервером

10 На рабочей станции устанавливается клиентское ПО: операционная система для рабочих станций; клиентская часть прикладного ПО и т.п. ПО сетей с выделенным сервером

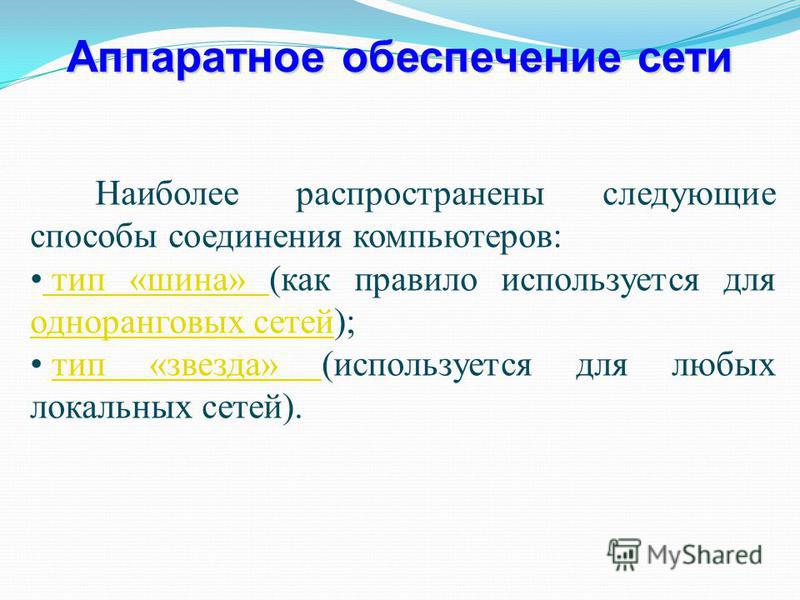

11 Наиболее распространены следующие способы соединения компьютеров: тип «шина» (как правило используется для одноранговых сетей); тип «шина» одноранговых сетей тип «звезда» (используется для любых локальных сетей).тип «звезда» Аппаратное обеспечение сети

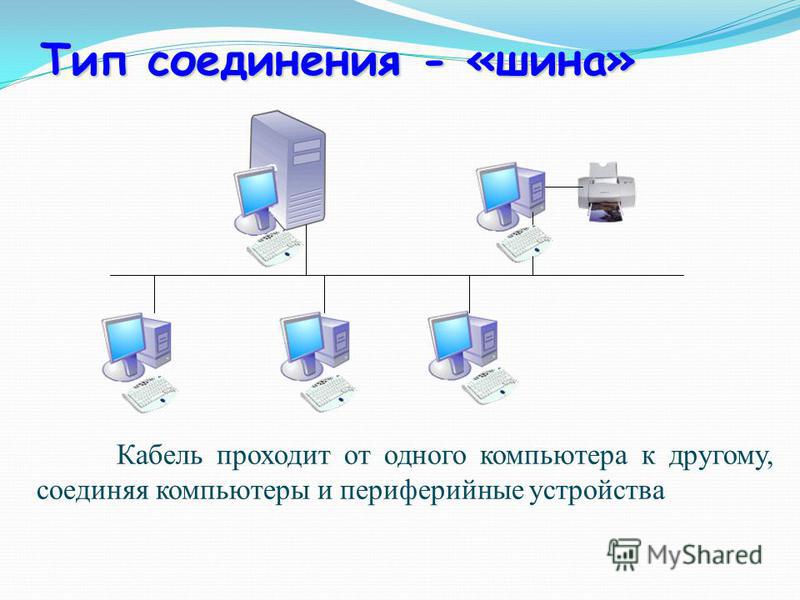

12 Тип соединения - «шина» Кабель проходит от одного компьютера к другому, соединяя компьютеры и периферийные устройства

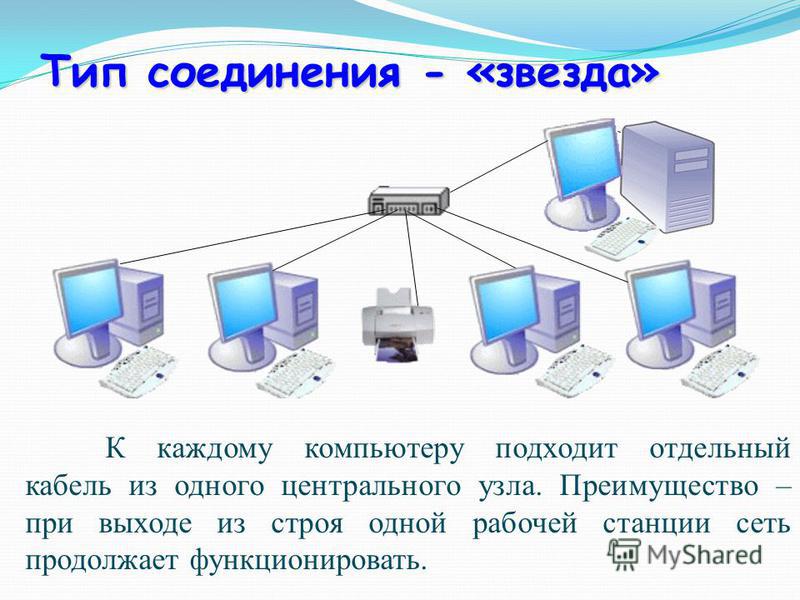

13 Тип соединения - «звезда» К каждому компьютеру подходит отдельный кабель из одного центрального узла. Преимущество – при выходе из строя одной рабочей станции сеть продолжает функционировать.

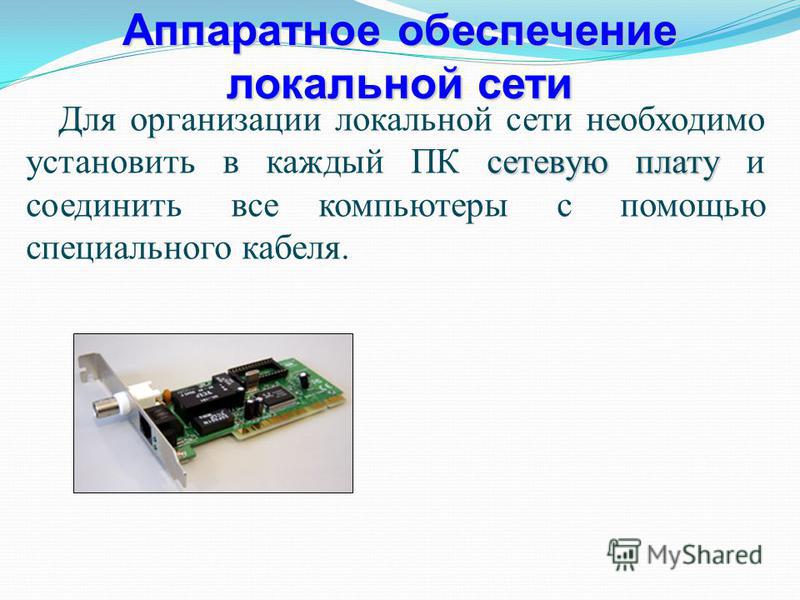

14 Аппаратное обеспечение локальной сети сетевую плату Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

15 Аппаратное обеспечение локальной сети Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда отдельная сетевая плата не нужна. В этом случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

16 Аппаратное обеспечение локальной сети Концентраторы Концентраторы (HUB или Switch) - служат для соединения компьютеров в сети. Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

17 Аппаратное обеспечение локальной сети Общая скорость соединения в сети при использовании HUB определяется скоростью самой медленной сетевой платы. Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).

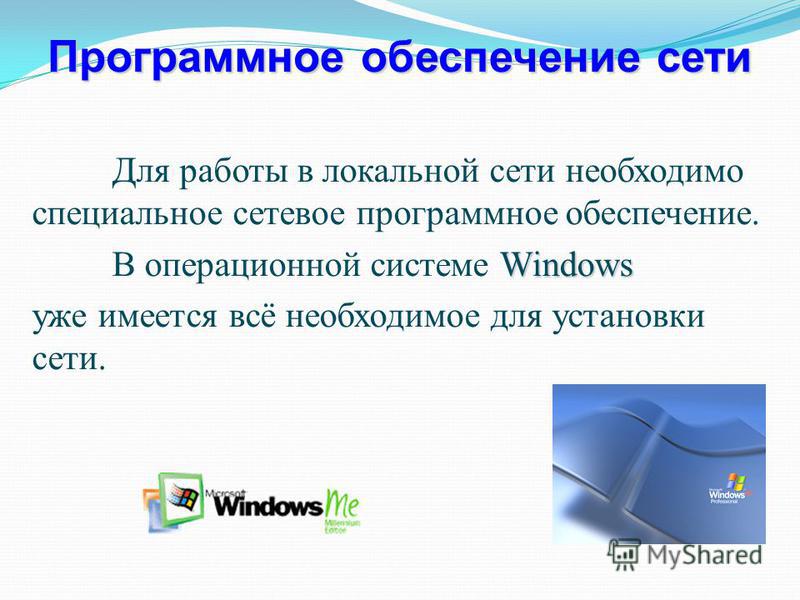

18 Программное обеспечение сети Для работы в локальной сети необходимо специальное сетевое программное обеспечение. Windows В операционной системе Windows уже имеется всё необходимое для установки сети.

19 Программное обеспечение сети Для организации локальной сети необходимо: определить имя Рабочей группы; присвоить каждому компьютеру уникальное в данной Рабочей группе имя и IP-адрес, а также установить адрес маски подсети (в некоторых случаях явный IP-адрес и адрес маски подсети можно не устанавливать).

20 Программное обеспечение сети Данное окно используется для установки имени компьютера и Рабочей группы

21 Программное обеспечение сети Данные окна используются для установки явного IP- адреса и параметров маски подсети

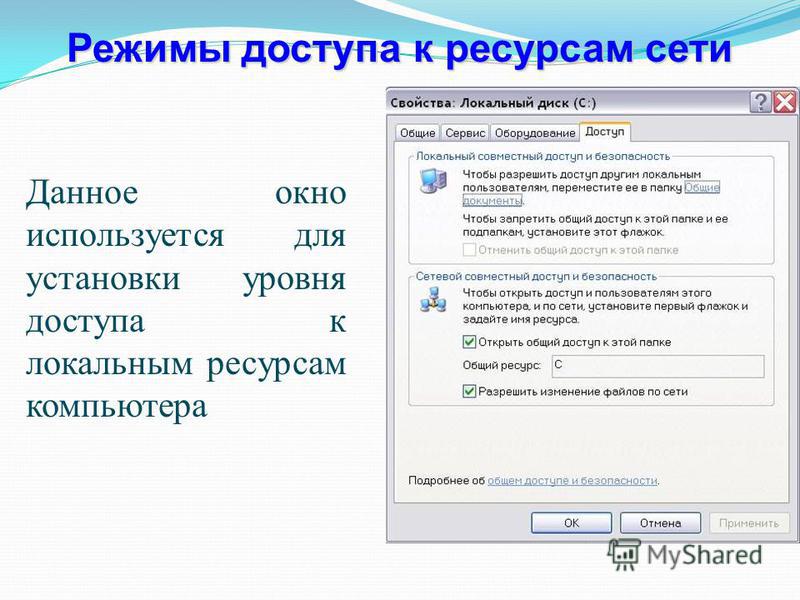

22 Данное окно используется для установки уровня доступа к локальным ресурсам компьютера Режимы доступа к ресурсам сети

23 Локальный ресурс. Запрещается доступ к ресурсам компьютера пользователям сети. Для обеспечения доступности локальных ресурсов нужно установить переключатель в положение Общий ресурс. Общий ресурс. Позволяет использовать ресурсы компьютера (дисковую память и периферийные устройства - принтер, модем) пользователям сети. Для этого, нужно разрешить Открытие общего доступа к папке. При этом требуется определить уровень доступа. Режимы доступа к ресурсам сети

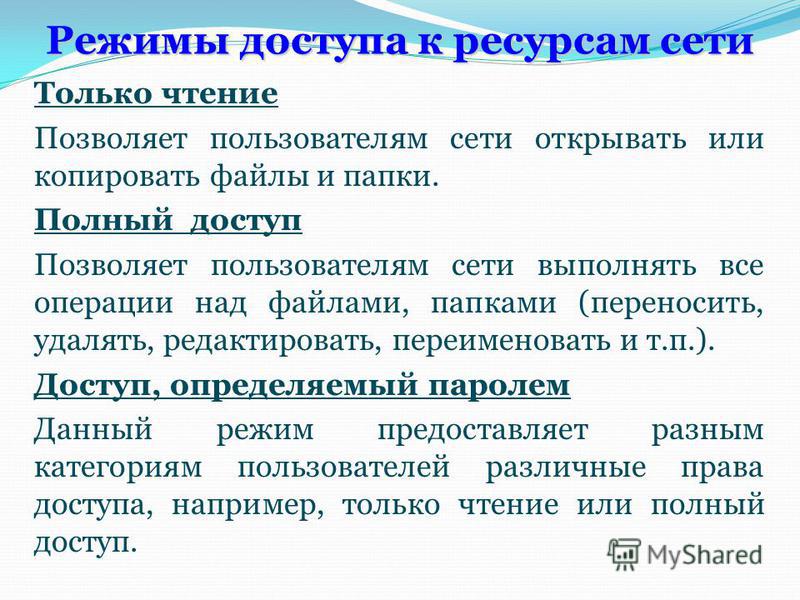

24 Только чтение Позволяет пользователям сети открывать или копировать файлы и папки. Полный доступ Позволяет пользователям сети выполнять все операции над файлами, папками (переносить, удалять, редактировать, переименовать и т.п.). Доступ, определяемый паролем Данный режим предоставляет разным категориям пользователей различные права доступа, например, только чтение или полный доступ.
