1 Рис.1.8. Переключение колец Абонентская станция 1Абонентская станция 2Абонентская станция 3Абонентская станция 4Абонентская станция 5 Направление передачи данных Пассивный коммутатор Кольцевая магистраль

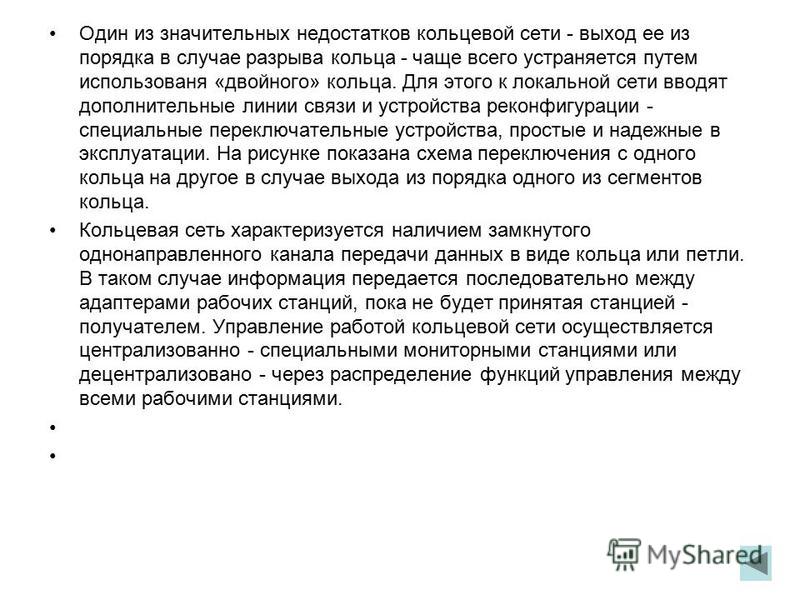

2 Один из значительных недостатков кольцевой сети - выход ее из порядка в случае разрыва кольца - чаще всего устраняется путем использования «двойного» кольца. Для этого к локальной сети вводят дополнительные линии связи и устройства реконфигурации - специальные переключательные устройства, простые и надежные в эксплуатации. На рисунке показана схема переключения с одного кольца на другое в случае выхода из порядка одного из сегментов кольца. Кольцевая сеть характеризуется наличием замкнутого однонаправленного канала передачи данных в виде кольца или петли. В таком случае информация передается последовательно между адаптерами рабочих станций, пока не будет принятая станцией - получателем. Управление работой кольцевой сети осуществляется централизованно - специальными мониторными станциями или децентрализовано - через распределение функций управления между всеми рабочими станциями.

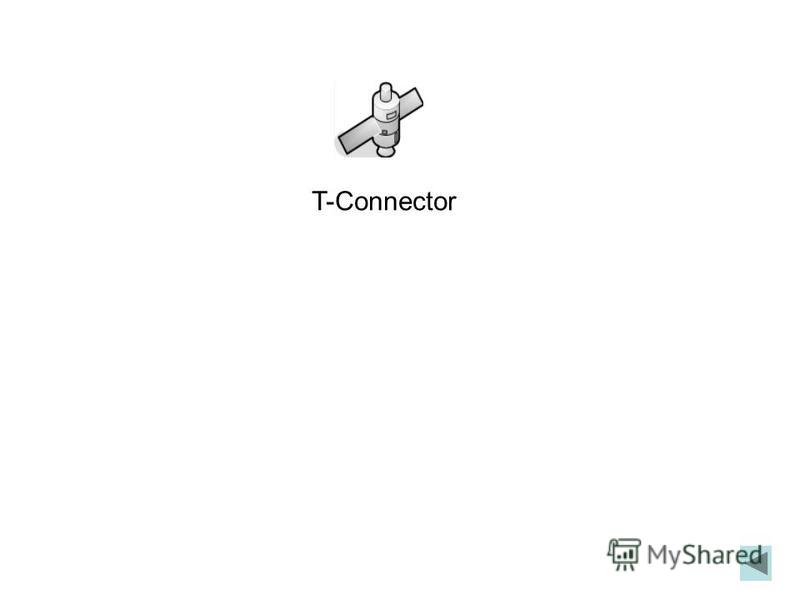

3 T-Connector

4 Доступ абонентов к сетевым ресурсам осуществляется с помощью абонентских систем (АСС). Абонентские системы состоят из компьютеров и пристроил взаимодействия с сетью. В роли таких устройств могут быть сетевые контроллеры и более функциональные рабочие станции. Абонентская станция
