Технология изготовления колодки рубанка Учитель столярного дела ГКС(К)ОУ С(К)ОШ 11 VIII вида г.Балашов Лотарев А.В. - презентация

1 Технология изготовления колодки рубанка Учитель столярного дела ГКС(К)ОУ С(К)ОШ 11 VIII вида г.Балашов Лотарев А.В.

2 Изучите чертеж колодки рубанка

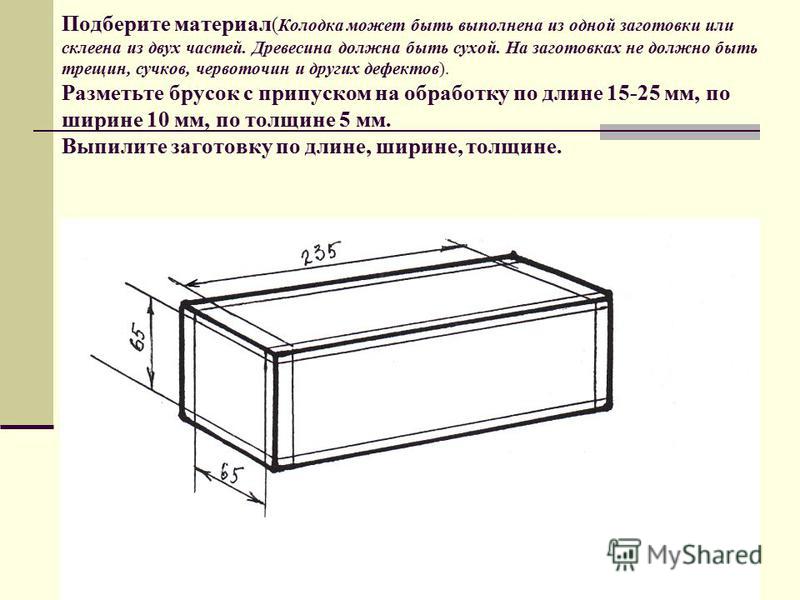

3 Подберите материал ( Колодка может быть выполнена из одной заготовки или склеена из двух частей. Древесина должна быть сухой. На заготовках не должно быть трещин, сучков, червоточин и других дефектов). Разметьте брусок с припуском на обработку по длине мм, по ширине 10 мм, по толщине 5 мм. Выпилите заготовку по длине, ширине, толщине.

4 Выстрогайте брусок со всех сторон и проверьте линейкой и столярным угольником прямолинейность всех плоскостей.

5 Разметьте колодку и по направлению волокон на боковых сторонах определите на заготовке переднюю часть колодки

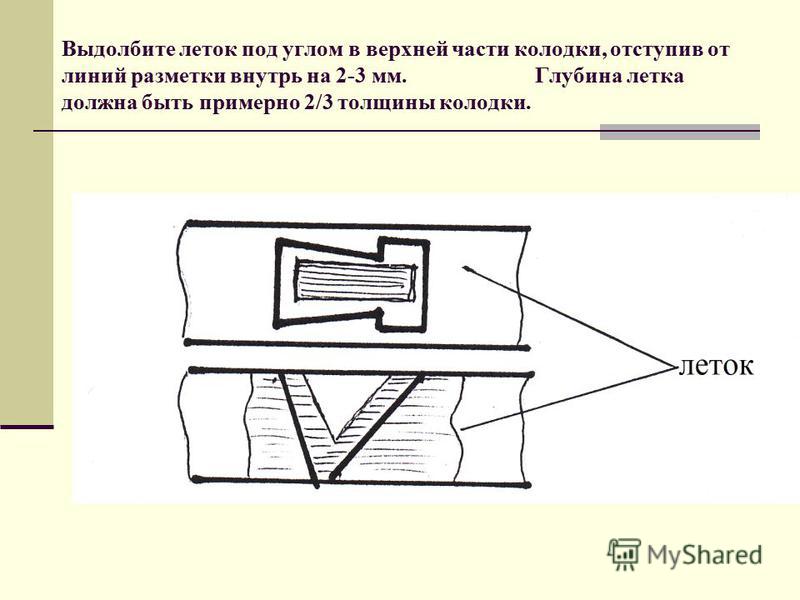

6 Выдолбите леток под углом в верхней части колодки, отступив от линий разметки внутрь на 2-3 мм. Глубина летка должна быть примерно 2/3 толщины колодки.

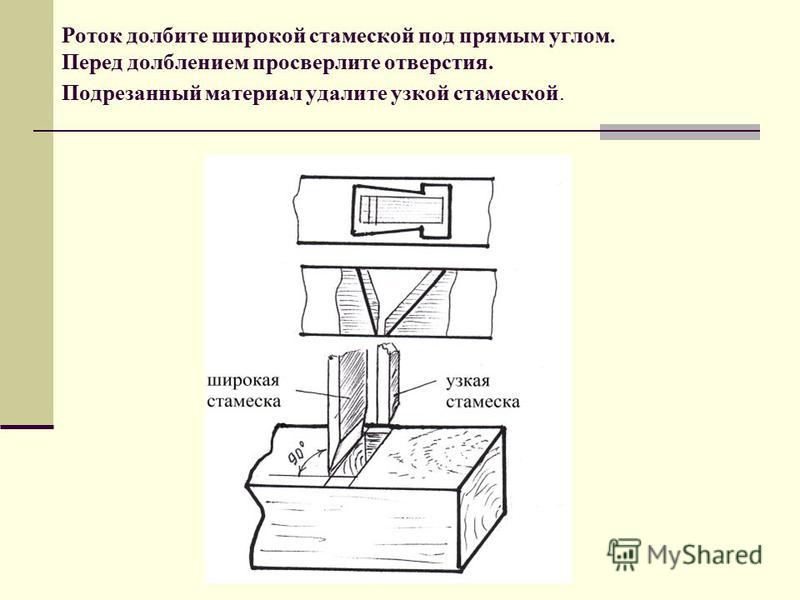

7 Роток долбите широкой стамеской под прямым углом. Перед долблением просверлите отверстия. Подрезанный материал удалите узкой стамеской.

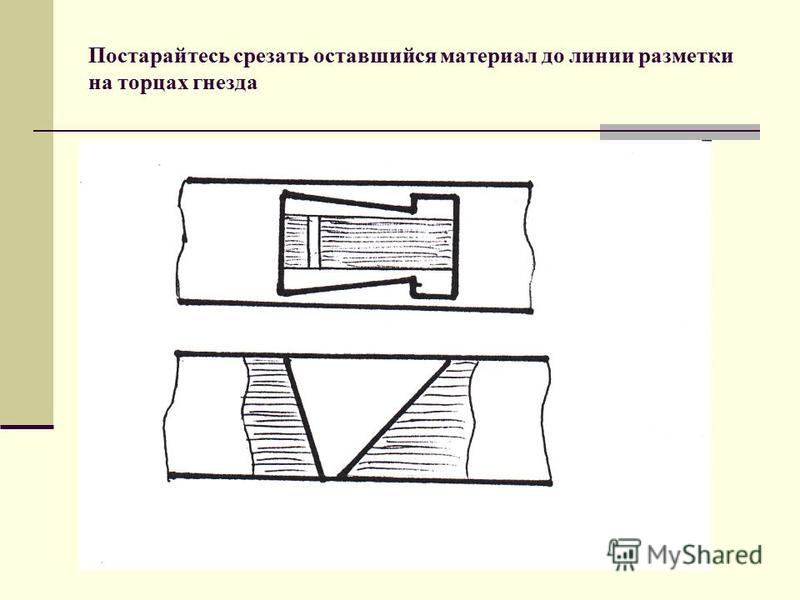

8 Постарайтесь срезать оставшийся материал до линии разметки на торцах гнезда

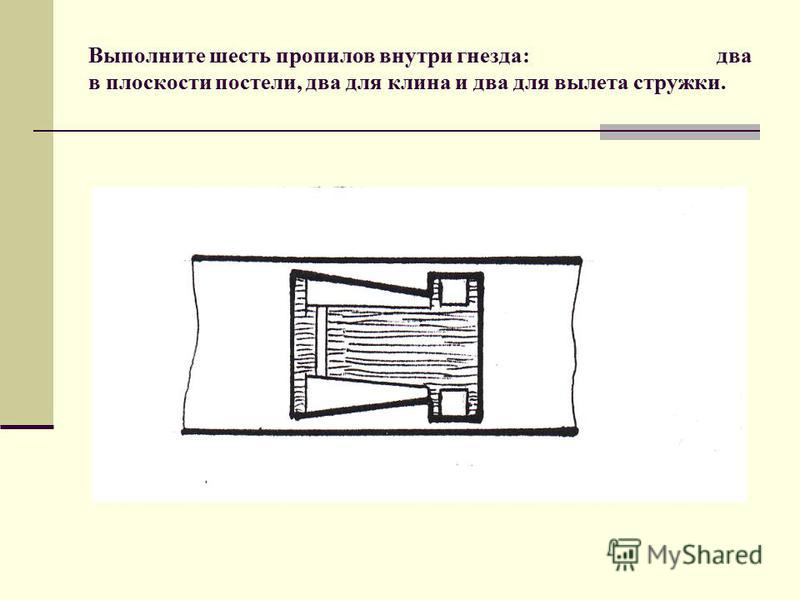

9 Выполните шесть пропилов внутри гнезда: два в плоскости постели, два для клина и два для вылета стружки.

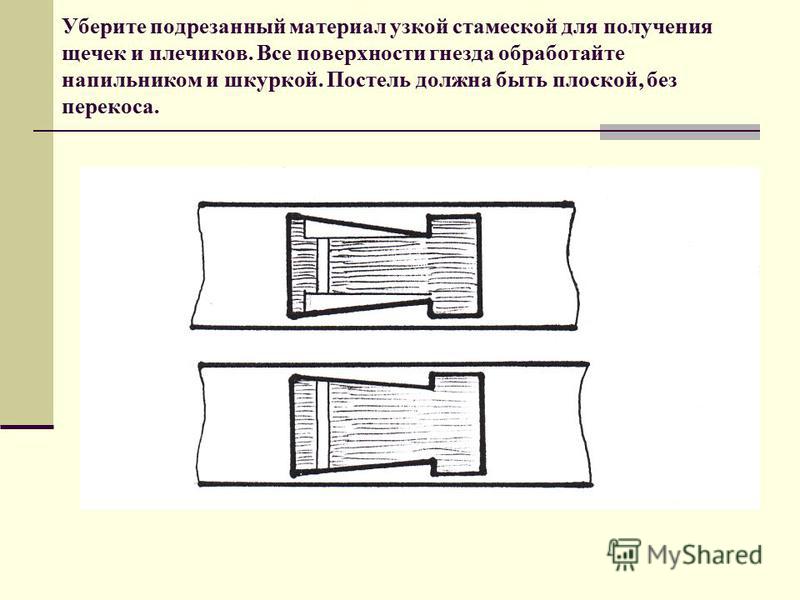

10 Уберите подрезанный материал узкой стамеской для получения щечек и плечиков. Все поверхности гнезда обработайте напильником и шкуркой. Постель должна быть плоской, без перекоса.

11 Отпилите припуск по длине с двух сторон. Обработайте торцы. Зачистите колодку. Покройте колодку рубанка олифой или лаком.

12 Повторим и запомним !!! 1. Вспомните порядок всех технологических операций. 2. Какой должна быть заготовка для колодки рубанка? 3. Какой должен быть припуск по длине, ширине и толщине? 4. Какие инструменты потребуются для разметки заготовки? 5. Какие инструменты будут использованы в работе и в каких технологических операциях? 6. Какие правила техники безопасности необходимо соблюдать при изготовлении колодки рубанка? 7. Какой должна быть постель колодки? 8. Зачем колодку покрывают олифой или лаком?

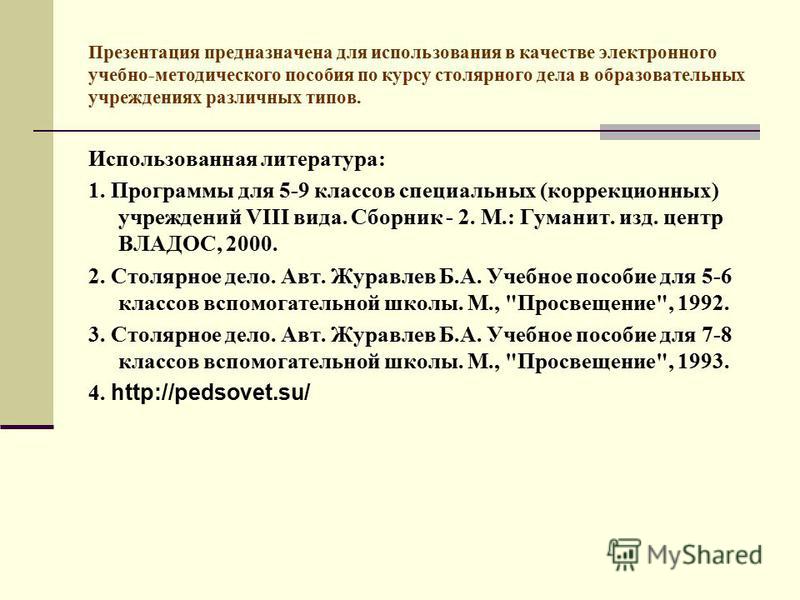

13 Презентация предназначена для использования в качестве электронного учебно-методического пособия по курсу столярного дела в образовательных учреждениях различных типов. Использованная литература: 1. Программы для 5-9 классов специальных (коррекционных) учреждений VIII вида. Сборник - 2. М.: Гуманит. изд. центр ВЛАДОС, Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 5-6 классов вспомогательной школы. М., "Просвещение", Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 7-8 классов вспомогательной школы. М., "Просвещение",
