1 ДОКЛАД ПЕРСПЕКТИВЫ РАЗРАБОТКИ ИСТОЧНИКОВ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ ДЛЯ РАКЕТНО-КОСМИЧЕСКОЙ И АВИАЦИОННОЙ ТЕХНИКИ

2 ОБЛАСТЬ ПРИМЕНЕНИЯ ИВЭП Беспилотные средства Космическая связь Авиация РЛС Радионавигация Измерительная техника Системы наведения Пусковые установки Подводный флот Управляемые снаряды ВМФ Бронетанковая техника

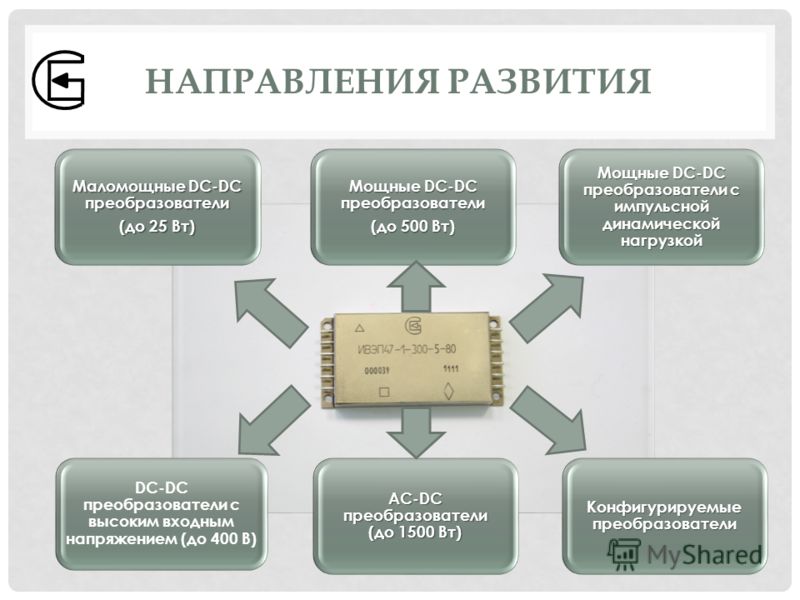

3 НАПРАВЛЕНИЯ РАЗВИТИЯ Маломощные DC-DC преобразователи (до 25 Вт) Мощные DC-DC преобразователи (до 500 Вт) Мощные DC-DC преобразователи с импульсной динамической нагрузкой DC-DC преобразователи с высоким входным напряжением (до 400 В) АC-DC преобразователи (до 1500 Вт) Конфигурируемые преобразователи

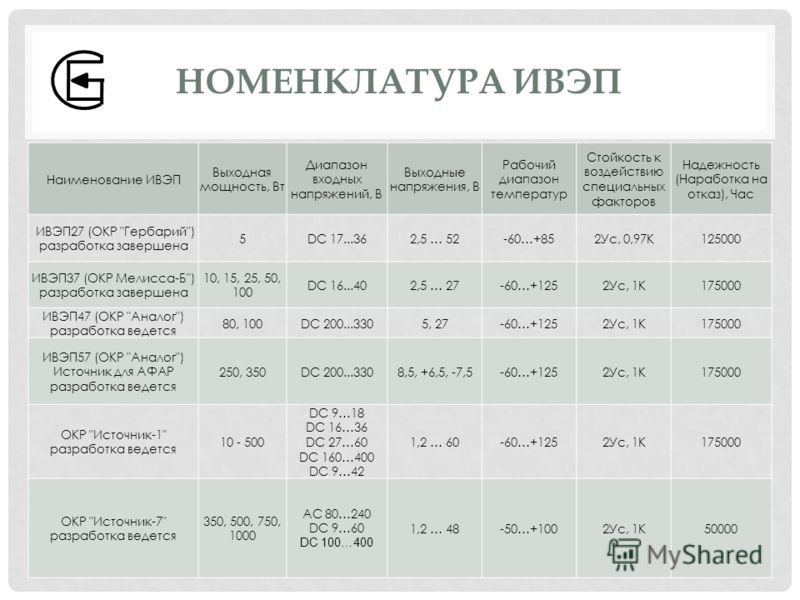

4 НОМЕНКЛАТУРА ИВЭП Наименование ИВЭП Выходная мощность, Вт Диапазон входных напряжений, В Выходные напряжения, В Рабочий диапазон температур Стойкость к воздействию специальных факторов Надежность (Наработка на отказ), Час ИВЭП27 (ОКР "Гербарий") разработка завершена 5DC ,5 … 52-60…+852Ус, 0,97К ИВЭП37 (ОКР Мелисса-Б") разработка завершена 10, 15, 25, 50, 100 DC ,5 … 27-60…+1252Ус, 1К ИВЭП47 (ОКР "Аналог") разработка ведется 80, 100DC , 27-60…+1252Ус, 1К ИВЭП57 (ОКР "Аналог") Источник для АФАР разработка ведется 250, 350DC ,5, +6,5, -7,5-60…+1252Ус, 1К ОКР "Источник-1" разработка ведется DC 9…18 DC 16…36 DC 27…60 DC 160…400 DC 9…42 1,2 … 60-60…+1252Ус, 1К ОКР "Источник-7" разработка ведется 350, 500, 750, 1000 AC 80…240 DC 9…60 DC 100…400 1,2 … 48-50…+1002Ус, 1К50000

5 УДЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ИВЭП Удельная мощность, Вт/дм³ Поверхностный монтаж Монтаж в отверстия печатных плат Гибридно- пленочная технология Снижение массогабаритных показателей ИВЭП в раз

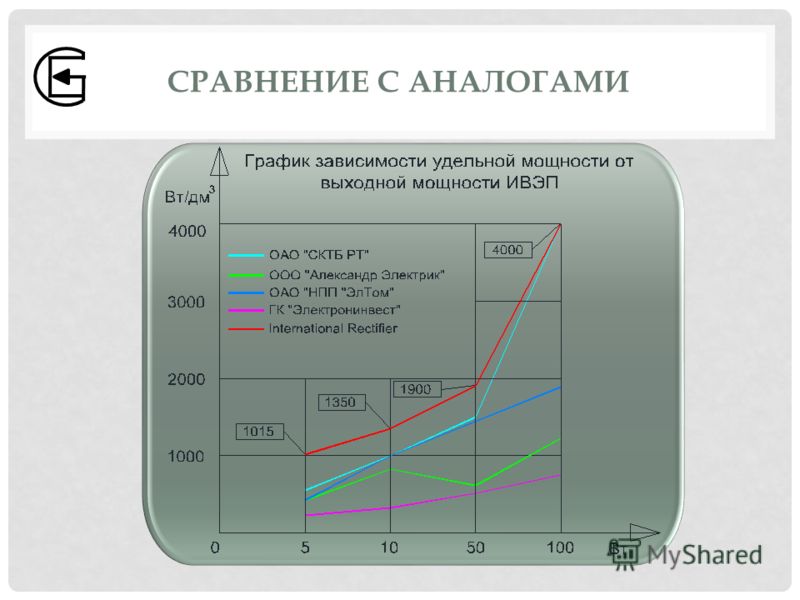

6 СРАВНЕНИЕ С АНАЛОГАМИ

7 СПЕЦИФИКА ПРИМЕНЕНИЯ ИВЭП Стойкость к воздействию ионизирующих излучений Накопительная доза крад Солнечное излучения Высокие требования к надежности Наработка на отказ не менее часов Требования к ресурсу и сохраняемости Неремонтропригодность ИВЭП Стойкость к термовакуумным факторам Повышенная температура – до 125 ˚С Пониженная температура – до -60˚С Вакуум Широкая функциональная номенклатура

8 ОБЕСПЕЧЕНИЕ СТОЙКОСТИ К ИОНИЗИРУЮЩЕМУ ИЗЛУЧЕНИЮ

9 ОБЕСПЕЧЕНИЕ СТОЙКОСТИ К ТЕРМОВАКУУМНЫМ ФАКТОРАМ Металлостеклян- ный герметичный корпус с биметаллическими выводами (6,66*10 -2 Па*см 3 /c) Комплектующие категории качества ВП с расширенным диапазоном рабочих температур (-60…+125 °С) Уникальная конструкция корпуса с повышенной теплопроводностью Схемотехнические решения, обеспечивающие оптимальные тепловые режимы работы элементов схемы

10 ОБЕСПЕЧЕНИЕ ТРЕБОВАНИЙ ПО НАДЕЖНОСТИ Комплектующие изделия категории качества «ВП» с соответствующими сроками службы и режимами эксплуатации. Схемотехнические решения, обеспечивающие необходимые коэффициенты нагрузок всех элементов схемы. Конструктивные решения, обеспечивающие минимальное количество элементов схемы снижающих надежность (количество паек, перемычек, переходов и т.п.). Использование бескорпусной элементной базы. Применение гибридно-пленочной технологии. Существенный конструктивно-технологический запас изделий.

11 СПАСИБО ЗА ВНИМАНИЕ ОАО «СКТБ РТ» ВЕЛИКИЙ НОВГОРОД
