1 Технология изготовления углового открытого шипового соединения УК-1 Учитель столярного дела ГКС(К)ОУ С(К)ОШ 11 VIII вида г.Балашов Лотарев А.В.

2 Шиповое соединение УК-1 применяется при изготовлении рам, дверей, форточек, подрамников, выставочных щитов и других подобных изделий

3 Угловое концевое соединение брусков открытым сквозным шипом УК-1 состоит из двух частей проушины и шипа.

4 Сначала изготавливают проушину, а затем шип. Такой порядок обработки объясняется общим правилом технологии (система отверстия) охватываемые поверхности подгоняются по размеру к охватывающим поверхностям. От торца бруска с помощью угольника и линейки размечают глубину проушины, равную ширине шипа.

5 Откладываем размеры S1 и S2, определяющие положение проушины на кромке бруска - на рейсмусе и проводим разметочные линии на обеих кромках и торце, до пересечения с разметочной линией глубины проушины.

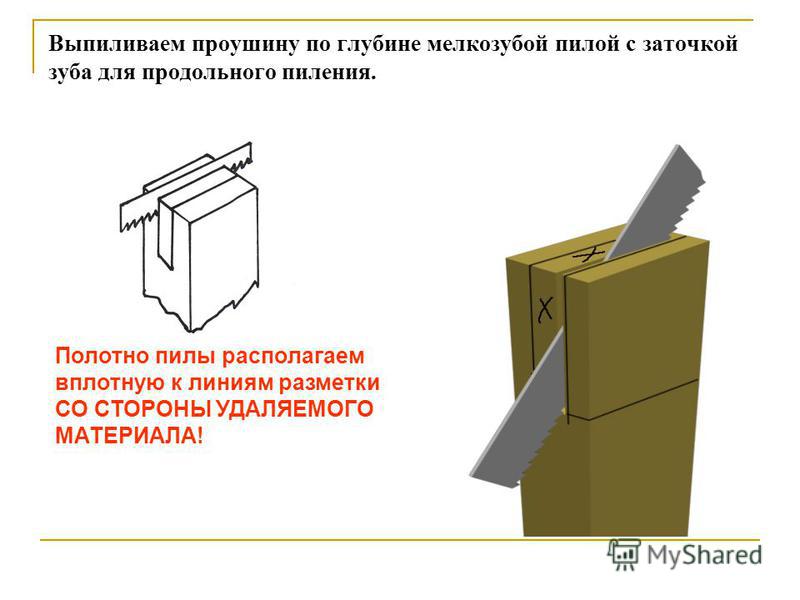

6 Выпиливаем проушину по глубине мелкозубой пилой с заточкой зуба для продольного пиления. Полотно пилы располагаем вплотную к линиям разметки СО СТОРОНЫ УДАЛЯЕМОГО МАТЕРИАЛА!

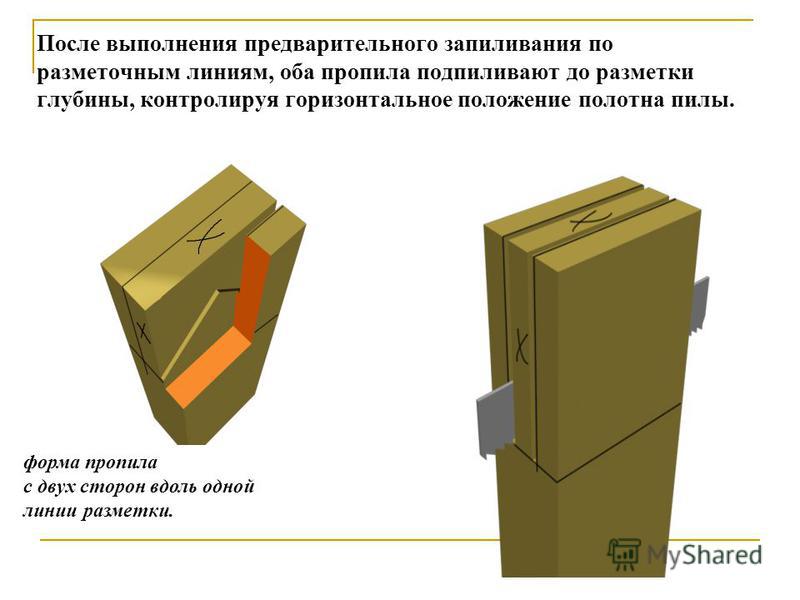

7 После выполнения предварительного запиливания по разметочным линиям, оба пропила подпиливают до разметки глубины, контролируя горизонтальное положение полотна пилы. форма пропила с двух сторон вдоль одной линии разметки.

8 Удаляем материал между пропилами долотом или стамеской с шириной лезвия чуть меньше ширины проушины. Долбление проводят поочерёдно, с обеих сторон бруска, постепенно углубляясь примерно до середины.

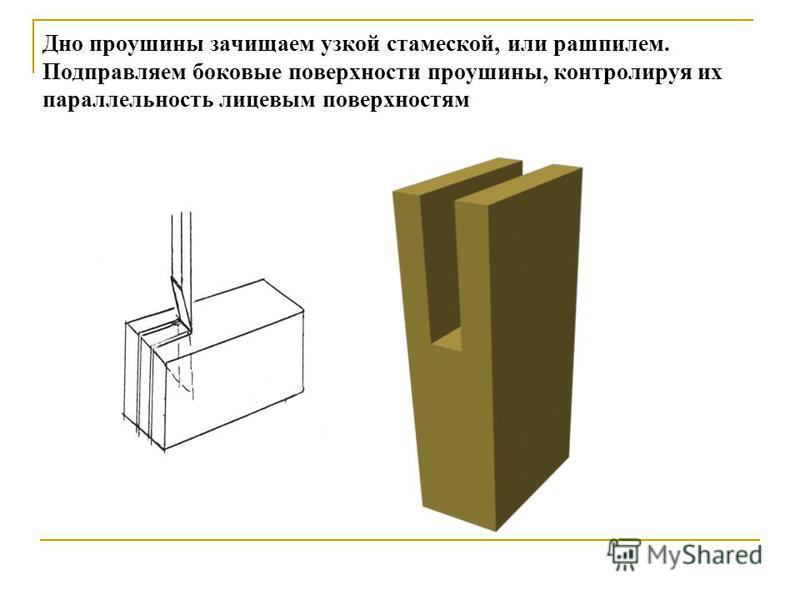

9 Дно проушины зачищаем узкой стамеской, или рашпилем. Подправляем боковые поверхности проушины, контролируя их параллельность лицевым поверхностям

10 Разметка и пиление шипа проводится также, как и проушины, но пилу располагают в сторону удаляемого материала от разметочной линии. При запиливании шипа необходимо дать отступ от разметочных линий до 1- 1,5 миллиметров

11 Спиливаем щёчки шипа контролируя положение пилы относительно линий разметки и глубину пропила. При пилении полотно инструмента слегка наклоняем от щёчки шипа.

12 Шип подгоняем к проушине снятием припуска с боковых плоскостей стамеской или напильником. Шип должен входить в проушину с натягом. Зазор в шиповом соединении является НЕИСПРАВИМЫМ БРАКОМ!

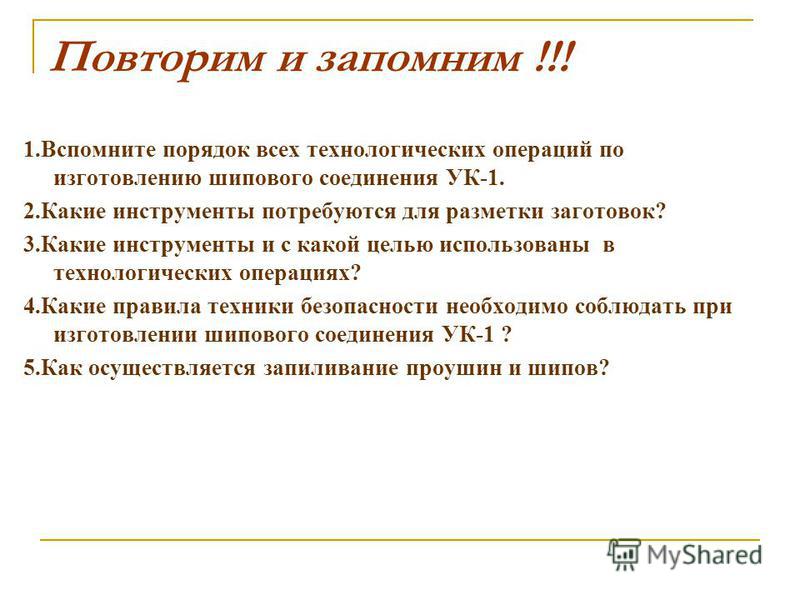

13 Повторим и запомним !!! 1. Вспомните порядок всех технологических операций по изготовлению шипового соединения УК Какие инструменты потребуются для разметки заготовок? 3. Какие инструменты и с какой целью использованы в технологических операциях? 4. Какие правила техники безопасности необходимо соблюдать при изготовлении шипового соединения УК-1 ? 5. Как осуществляется запиливание проушин и шипов?

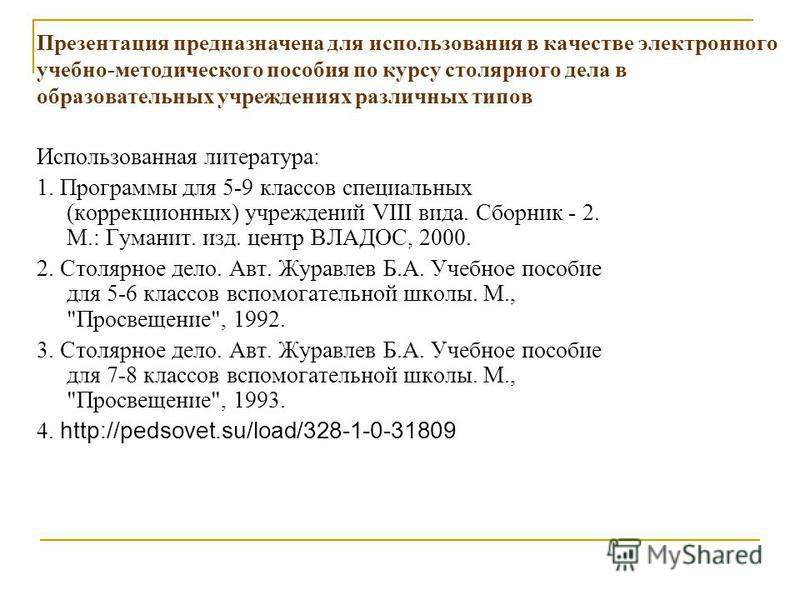

14 Презентация предназначена для использования в качестве электронного учебно-методического пособия по курсу столярного дела в образовательных учреждениях различных типов Использованная литература: 1. Программы для 5-9 классов специальных (коррекционных) учреждений VIII вида. Сборник - 2. М.: Гуманит. изд. центр ВЛАДОС, Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 5-6 классов вспомогательной школы. М., "Просвещение", Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 7-8 классов вспомогательной школы. М., "Просвещение",
