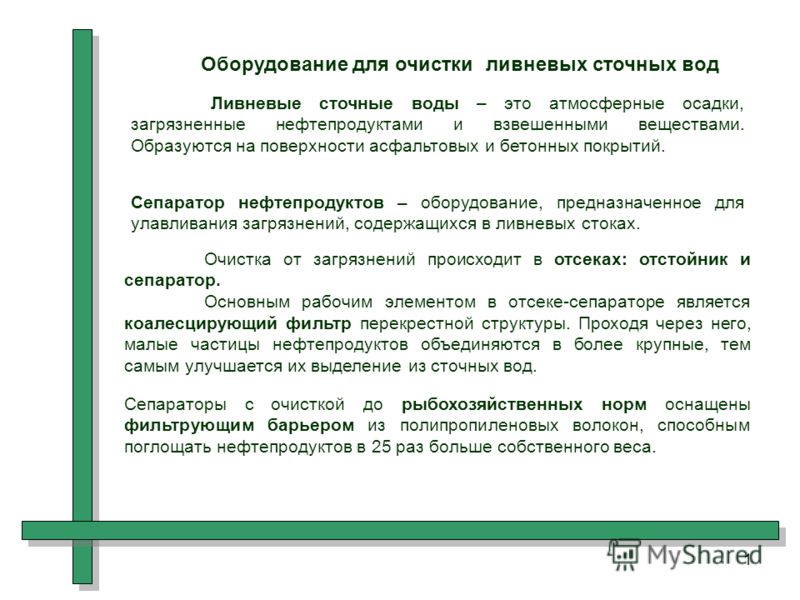

1 1 Оборудование для очистки ливневых сточных вод Ливневые сточные воды – это атмосферные осадки, загрязненные нефтепродуктами и взвешенными веществами. Образуются на поверхности асфальтовых и бетонных покрытий. Сепаратор нефтепродуктов – оборудование, предназначенное для улавливания загрязнений, содержащихся в ливневых стоках. Очистка от загрязнений происходит в отсеках: отстойник и сепаратор. Основным рабочим элементом в отсеке-сепараторе является коалесцирующий фильтр перекрестной структуры. Проходя через него, малые частицы нефтепродуктов объединяются в более крупные, тем самым улучшается их выделение из сточных вод. Сепараторы с очисткой до рыбохозяйственных норм оснащены фильтрующим барьером из полипропиленовых волокон, способным поглощать нефтепродуктов в 25 раз больше собственного веса.

2 2 Виды нефтесепараторов, представляемые нашей компанией 1. Нефтесепараторы со степенью очистки от нефтепродуктов до 0,5 мг/л Сепараторы нефтепродуктов эллиптической формы Сепараторы нефтепродуктов Ω-образной формы Производительность оборудования: 1,5; 3; 4; 6; 8; 10; 15 л/сек Производительность оборудования: 6; 8; 10; 15; 20; 25; 30; 50 л/сек 2. Нефтесепараторы со степенью очистки от нефтепродуктов до 0,05 мг/л (рыбохозяйственные нормы РФ) Сепараторы нефтепродуктов цилиндрической формы Производительность оборудования: 15; 20; 25; 30; 40; 50; 60; 70; 80; 500 л/сек

3 3 Принципиальная схема нефтесепаратора эллиптической формы – вход с камерой для отбора проб 2 – выход с камерой для отбора проб 3 – отсек отстойника 4 – отсек сепаратора 5 – автоматическая захлопка 6 – коалесцирующий фильтр 7 – съемная перегородка 8 – поплавок автоматической захлопки 9 – крышка

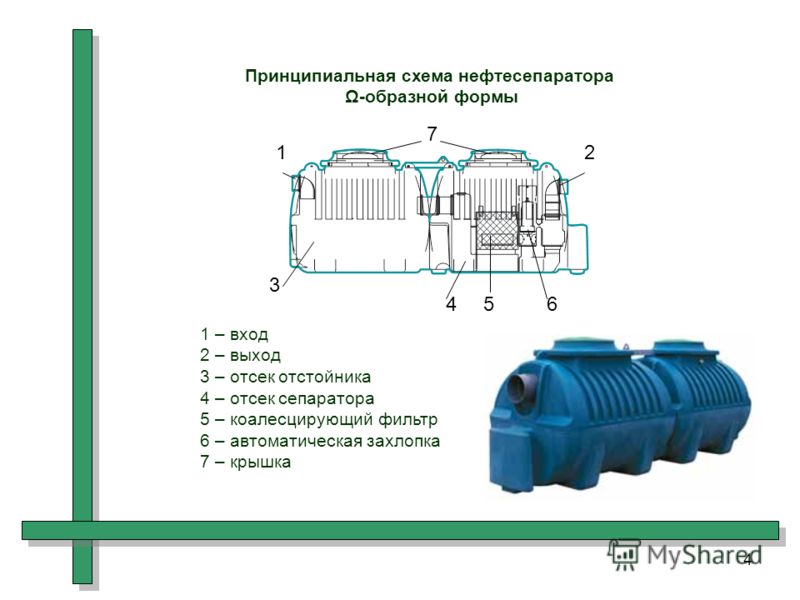

4 4 Принципиальная схема нефтесепаратора Ω-образной формы 1 – вход 2 – выход 3 – отсек отстойника 4 – отсек сепаратора 5 – коалесцирующий фильтр 6 – автоматическая захлопка 7 – крышка

5 5 Принципиальная схема нефтесепаратора цилиндрической формы 1 2 3* – отсек отстойника; 2 – отсек сепаратора с коалесцирующим фильтром; 3 * - фильтрующий барьер (очистка до 0.05 мг/л); 4 – автоматическая захлопка; 5 – сороулавливающая решетка; 6 – колонка откачки осадка.

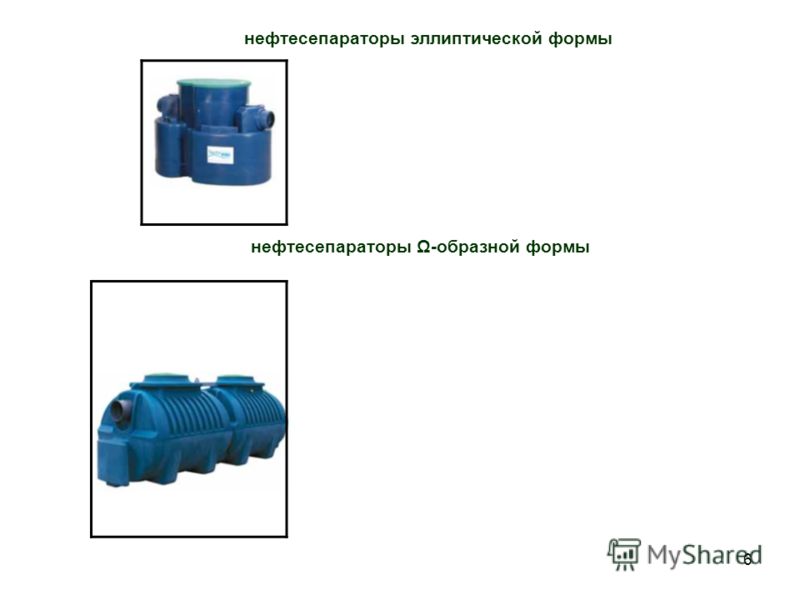

6 6 нефтесепараторы эллиптической формы нефтесепараторы Ω-образной формы
