Фаза накачки энергии Фаза разряда Упрощенная схема силовой части СТПР 1000. - презентация

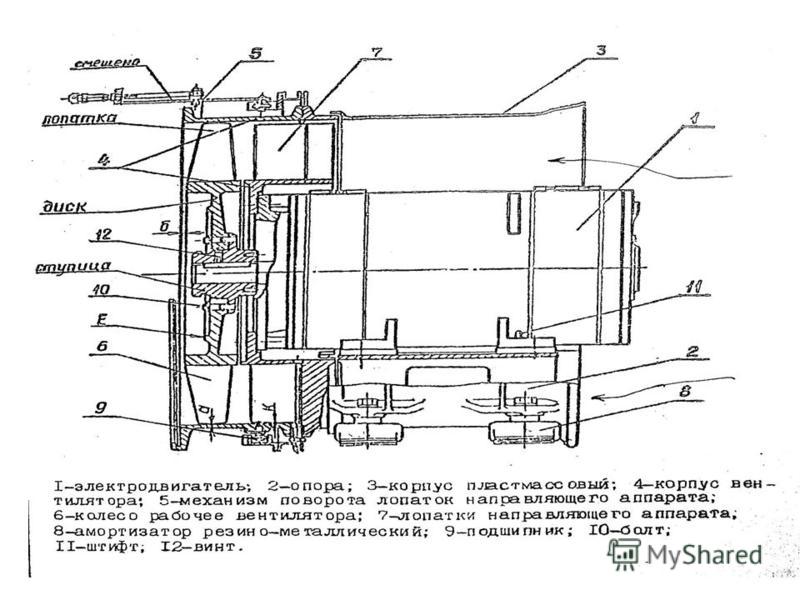

1

2

3

4

5 Фаза накачки энергии Фаза разряда

6 Упрощенная схема силовой части СТПР1000

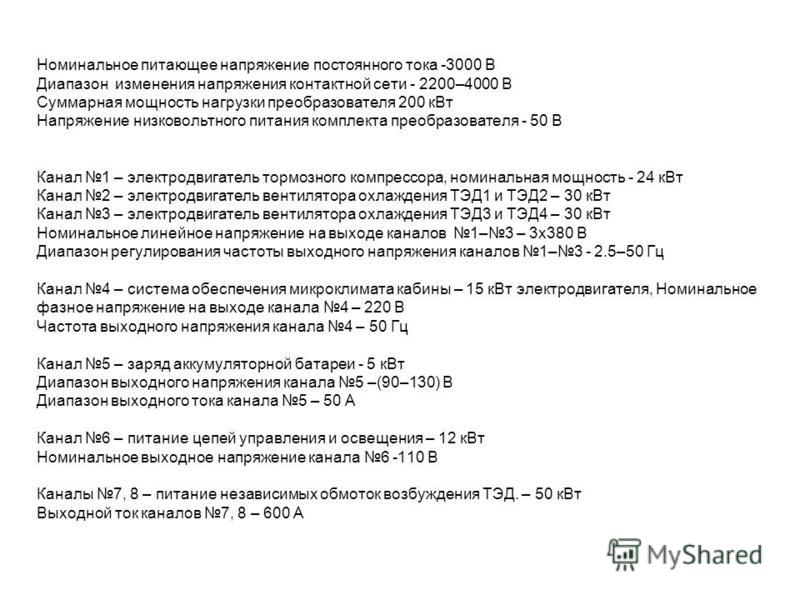

7 Номинальное питающее напряжение постоянного тока В Диапазон изменения напряжения контактной сети –4000 В Суммарная мощность нагрузки преобразователя 200 к Вт Напряжение низковольтного питания комплекта преобразователя - 50 В Канал 1 – электродвигатель тормозного компрессора, номинальная мощность - 24 к Вт Канал 2 – электродвигатель вентилятора охлаждения ТЭД1 и ТЭД2 – 30 к Вт Канал 3 – электродвигатель вентилятора охлаждения ТЭД3 и ТЭД4 – 30 к Вт Номинальное линейное напряжение на выходе каналов 1–3 – 3 х 380 В Диапазон регулирования частоты выходного напряжения каналов 1– –50 Гц Канал 4 – система обеспечения микроклимата кабины – 15 к Вт электродвигателя, Номинальное фазное напряжение на выходе канала 4 – 220 В Частота выходного напряжения канала 4 – 50 Гц Канал 5 – заряд аккумуляторной батареи - 5 к Вт Диапазон выходного напряжения канала 5 –(90–130) В Диапазон выходного тока канала 5 – 50 А Канал 6 – питание цепей управления и освещения – 12 к Вт Номинальное выходное напряжение канала В Каналы 7, 8 – питание независимых обмоток возбуждения ТЭД. – 50 к Вт Выходной ток каналов 7, 8 – 600 А
