1 Билет 24 Вопрос 3 Определение внутреннего сопротивления гальванического элемента

2 Подготовили Матиевский Дмитрий Владимирович Коронец Сергей Викторович Гутов Евгений Николаевич

3 Оборудование Амперметр Вольтметр Источник тока Ключ Соединительные провода

4 Порядок выполнения Собираем электрическую цепь по указанной схеме и в соответствии с рисунком А V К

5 Измеряем напряжение U на реостате U = 1.4B

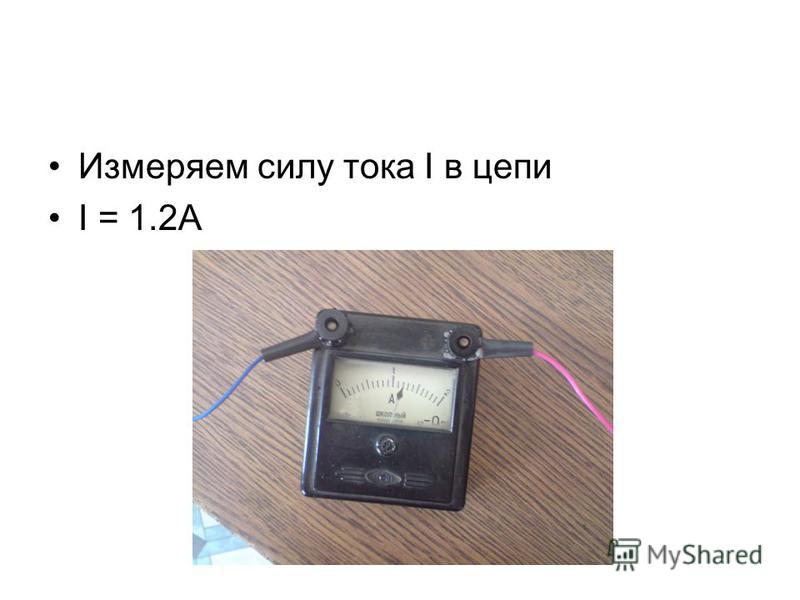

6 Измеряем силу тока I в цепи I = 1.2A

7 Измеряем ЭДС в цепи Для измерения ЭДС источника тока, необходимо подключить вольтметр к полюсам источника тока при разомкнутой цепи

8 Используя закон Ома для участка цепи найдём внешнее сопротивление R

9 Используя закон Ома для полной замкнутой цепи рассчитаем внутреннее сопротивление r источника тока

10 Выводы Для измерения внутреннего сопротивления гальванического элемента требуется: измерить значения силы тока в цепи и напряжения на реостате. По закону Ома высчитать значение внутреннего сопротивления.
