1 Что такое компьютерная сеть КОМПЬЮТЕРНАЯ СЕТЬ – это система компьютеров, связанных каналами передачи информации. Локальная сеть (в пределах помещения, - презентация

1 1 Что такое компьютерная сеть КОМПЬЮТЕРНАЯ СЕТЬ – это система компьютеров, связанных каналами передачи информации. Локальная сеть (в пределах помещения, предприятия) дает возможность пользователям не только быстро обмениваться информацией, но и более эффективно использовать ресурсы объединенных в сеть компьютеров: внешнюю память, устройство печати, сканер и другие технические устройства, а также программное обеспечение. Линия передачи данных Локальные сети Глобальные сети Глобальные сети связывают между собой многие локальные сети, а также автономные компьютеры пользователей. Размеры глобальных сетей не ограничены. Существуют корпоративные, национальные и международные глобальные сети.

2 2 Глобальная сеть Региональная сеть 1 Лок. сеть Лок. сеть Лок. сеть Региональная сеть 2 Лок. сеть Лок. сеть Лок. сеть Иерархия компьютерных сетей

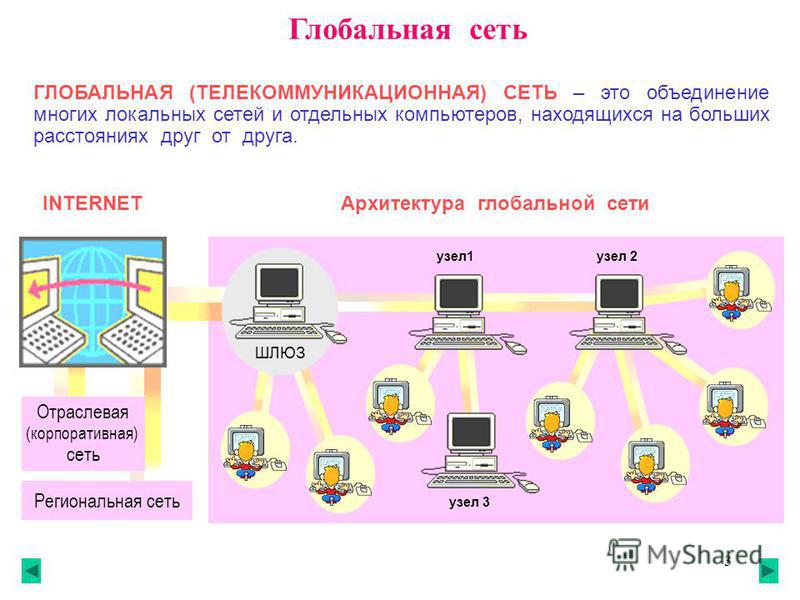

3 3 Глобальная сеть ГЛОБАЛЬНАЯ (ТЕЛЕКОММУНИКАЦИОННАЯ) СЕТЬ – это объединение многих локальных сетей и отдельных компьютеров, находящихся на больших расстояниях друг от друга. INTERNETАрхитектура глобальной сети Региональная сеть Отраслевая (корпоративная) сеть узел 2 узел 1 ШЛЮЗ узел 3

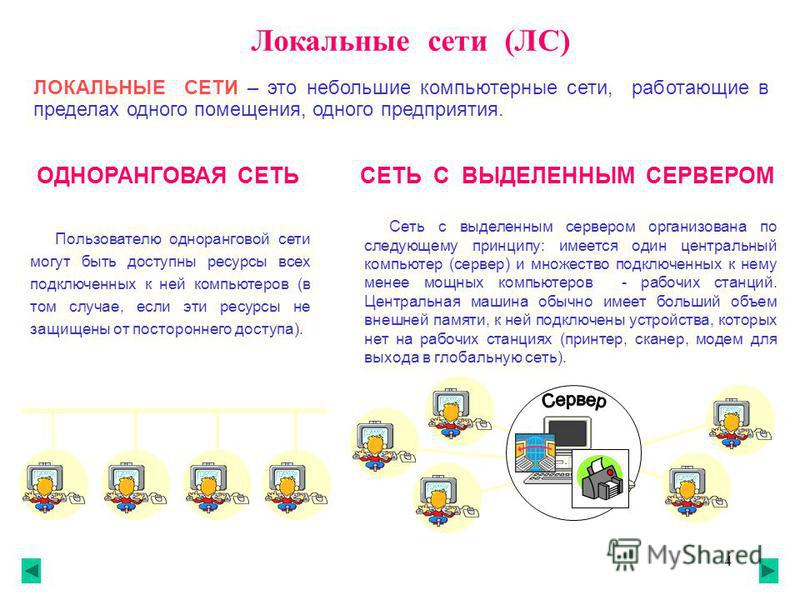

4 4 Локальные сети (ЛС) ЛОКАЛЬНЫЕ СЕТИ – это небольшие компьютерные сети, работающие в пределах одного помещения, одного предприятия. Пользователю одноранговой сети могут быть доступны ресурсы всех подключенных к ней компьютеров (в том случае, если эти ресурсы не защищены от постороннего доступа). Сеть с выделенным сервером организована по следующему принципу: имеется один центральный компьютер (сервер) и множество подключенных к нему менее мощных компьютеров - рабочих станций. Центральная машина обычно имеет больший объем внешней памяти, к ней подключены устройства, которых нет на рабочих станциях (принтер, сканер, модем для выхода в глобальную сеть). ОДНОРАНГОВАЯ СЕТЬСЕТЬ С ВЫДЕЛЕННЫМ СЕРВЕРОМ

5 5 Модели различных конфигураций локальной сети Общая схема соединения компьютеров в локальной сети называется топологией сети. Вариант соединения компьютеров, когда кабель проходит от одного компьютера к другому, последовательно соединяя компьютеры и периферийные устройства между собой, называется ЛИНЕЙНАЯ ШИНА. Если к каждому компьютеру подходит отдельный кабель из одного центрального узла, то реализуется локальная сеть типа ЗВЕЗДА. Звезда Топология сети Линейная шина

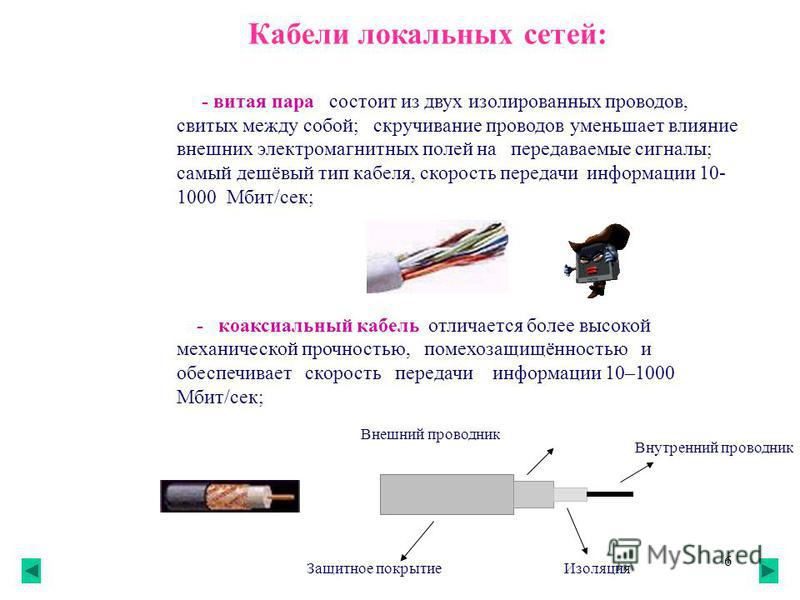

6 6 Кабели локальных сетей: - витая пара состоит из двух изолированных проводов, свитых между собой; скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы; самый дешёвый тип кабеля, скорость передачи информации Мбит/сек; - коаксиальный кабель отличается более высокой механической прочностью, помехозащищённостью и обеспечивает скорость передачи информации 10–1000 Мбит/сек; Внешний проводник Изоляция Защитное покрытие Внутренний проводник

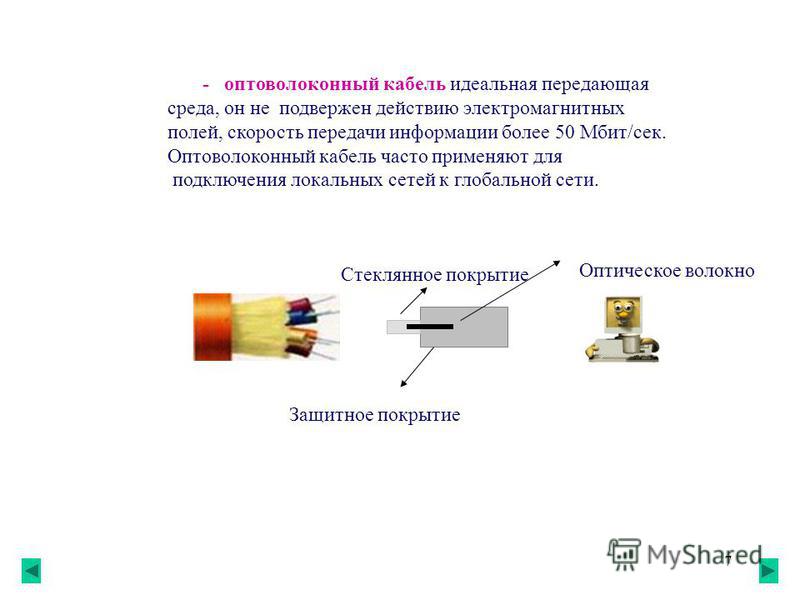

7 7 - оптоволоконный кабель идеальная передающая среда, он не подвержен действию электромагнитных полей, скорость передачи информации более 50 Мбит/сек. Оптоволоконный кабель часто применяют для подключения локальных сетей к глобальной сети. Защитное покрытие Стеклянное покрытие Оптическое волокно

8 8 Подключение к Интернет Интернет – это глобальная компьютерная сеть, в которой локальные, региональные и корпоративные сети соединены между собой многочисленными каналами передачи информации с высокой пропускной способностью.

9 9 Структура Интернет

10 10 Технические средства глобальной сети Клиент-программа Сервер-программа Протокол работы сети Модем Телефонная линия Компьютер-сервер Терминал абонента УЗЛОВОЙ КОМПЬЮТЕР высокая производительность большой объем внешней памяти постоянно включен для работы в сети МОДЕМ - это устройство согласования цифрового сигнала с аналоговой (телефонной) линией связи (модуляция- демодуляция). ЛИНИИ СВЯЗИ Телефонные линии Оптико-волоконные коммутируемые выделенные радиорелейные спутниковые Беспроводные
