Шустова Людмила Филипповна, учитель физики Ножовской средней общеобразовательной школы Частинского района Пермского края. 2010 год. Физика. 8 класс. - презентация

1 Шустова Людмила Филипповна, учитель физики Ножовской средней общеобразовательной школы Частинского района Пермского края год. Физика. 8 класс.

2 Абсолютной влажностью воздуха называют массу водяного пара, содержащегося в 1 м 3 воздуха, или плотность водяного пара, содержащегося в воздухе. Относительная влажность это отношение плотности водяного пара, содержащегося в воздухе, к плотности насыщенного пара при данной температуре, выраженное в процентах.

3 Относительная влажность воздуха обозначается греческой буквой «φ» и равна отношению плотности водяных паров к абсолютной влажности воздуха, содержащего насыщенный пар.

4 Для измерения влажности воздуха используют измерительные приборы - гигрометры. Существуют несколько видов гигрометров, но основные: волосной и психрометрический. Так как непосредственно измерить давление водяных паров в воздухе сложно, относительную влажность воздуха измеряют косвенным путем.

5 (влажный) C помощью гигрометра измеряют точку росы – температуру, до которой необходимо охладить воздух, чтобы содержащийся в нем водяной пар, остывая, стал насыщенным. Конденсационный гигрометр Металлическая коробочка Передняя стенка Отполированное кольцо Теплоизолирующая прокладка Резиновая груша Термометр

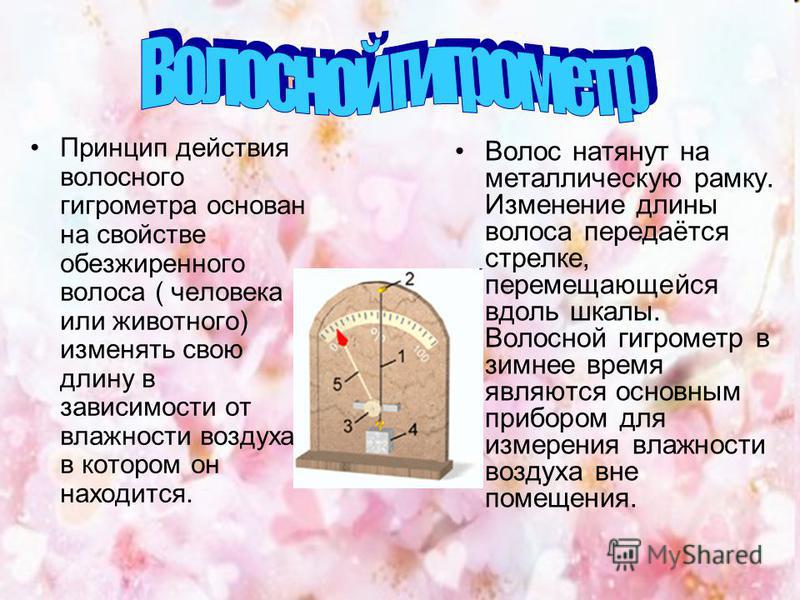

6 Принцип действия волосного гигрометра основан на свойстве обезжиренного волоса ( человека или животного) изменять свою длину в зависимости от влажности воздуха, в котором он находится. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы. Волосной гигрометр в зимнее время являются основным прибором для измерения влажности воздуха вне помещения.

7 Более точным гигрометром является гигрометр психрометрический – психрометр ( по др. греческий "псих рос" означает холодный). Известно, что от относительной влажности воздуха зависит скорость испарения. Чем меньше влажность воздуха, тем легче влаге испаряться.

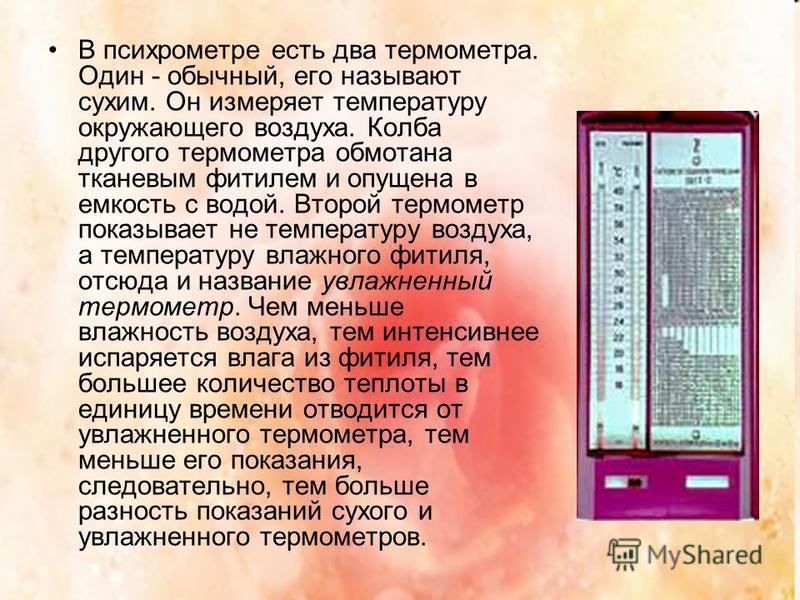

8 В психрометре есть два термометра. Один - обычный, его называют сухим. Он измеряет температуру окружающего воздуха. Колба другого термометра обмотана тканевым фитилем и опущена в емкость с водой. Второй термометр показывает не температуру воздуха, а температуру влажного фитиля, отсюда и название увлажненный термометр. Чем меньше влажность воздуха, тем интенсивнее испаряется влага из фитиля, тем большее количество теплоты в единицу времени отводится от увлажненного термометра, тем меньше его показания, следовательно, тем больше разность показаний сухого и увлажненного термометров.

9 Психрометрическая таблица

10 Шкала влажности воздуха 100% - Насыщенный водяными парами воздух. 90%, 80%, 70% - Воздух как в джунглях - условия в летней теплице в областях с умеренным климатом. 60%, 50%, 40% - Летний день в областях с умеренным климатом - самые лучшие условия для комнатных растений при обычных условиях. 30%, 20%, 10% - Воздух как в пустыне - такова атмосфера зимой в комнате с центральным отоплением в областях с умеренным климатом. 0% - Абсолютно сухой воздух - в естественных условиях такого не бывает. Шкала влажности воздуха 100% - Насыщенный водяными парами воздух. 90%, 80%, 70% - Воздух как в джунглях - условия в летней теплице в областях с умеренным климатом. 60%, 50%, 40% - Летний день в областях с умеренным климатом - самые лучшие условия для комнатных растений при обычных условиях. 30%, 20%, 10% - Воздух как в пустыне - такова атмосфера зимой в комнате с центральным отоплением в областях с умеренным климатом. 0% - Абсолютно сухой воздух - в естественных условиях такого не бывает.

11

12 Из-за охлаждения воздуха водяной пар конденсируется на объектах вблизи земли и превращается в капли воды. Это происходит обычно ночью. В пустынных регионах роса является важным источником влаги для растительности.

13
