10 этажный 3 секционный 120 квартирный жилой дом. - презентация

1 10 этажный 3 секционный 120 квартирный жилой дом

2 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 1 ФАСАД В ОСЯХ

3 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 2 ФАСАД В ОСЯХ

4 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 3 ПЛАН ПЕРВОГО ЭТАЖА СЕКЦИИ В ОСЯХ 1-10

5 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 4 ПЛАН ТИПОВОГО ЭТАЖА СЕКЦИИ В ОСЯХ 1-10

6 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 5 ПЛАН ПЕРВОГО ЭТАЖА СЕКЦИИ В ОСЯХ (С ЭЛЕКТРОЩИТОВОЙ)

7 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 6 ПЛАН ТИПОВОГО ЭТАЖА СЕКЦИИ В ОСЯХ 10-19

8 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 7 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ Площадь застройки -1337,60 м 2 Общая площадь квартир ,25 м 2 Жилая площадь квартир ,51 м 2 Строительный объем ,10 м 3 В том числе подземной части ,20 м 3 Тип дома - кирпичный с наружным утеплением и облицовкой. Проектная организация – ОАО «714 Военпроект»

9 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 8 ПОЯСНИТЕЛЬНАЯ ЗАПИСКА 10 этажный 120 квартирный кирпичный жилой дом имеет в своем составе 18 однокомнатных, 43 двухкомнатных, 41 трехкомнатных и 18 четырехкомнатных квартир. Высота каждого этажа – 2.8 м. Фундаменты –монолитная железобетонная плита. Стены наружные – керамический поризованный камень, облицованный снаружи лицевым керамическим кирпичом. Общая толщина стен – 64 см. Внутренние стены – керамический пустотелый кирпич толщиной 38 см. Внутренние перегородки построечного возведения из стеновых камней. Оконные и дверные балконные блоки с тройным стеклопакетом. Наружные и внутренние двери – деревянные. Плиты перекрытия и покрытия - сборные, железобетонные. Кровля – рулонная с внутренним водостоком по уклону из керамзитового гравия. Чердак холодный. Один лифт – грузопассажирский, грузоподъемностью 630 кг. Проектом предусмотрены внутренние инженерные системы по всем видам жизнеобеспечения жилого дома: теплоснабжение и вентиляция, водопотребление и водоотведение, электроснабжение, автоматизация, внутренние сети связи, мусоропровод. Внутренняя отделка предусматривает штукатурку стен, оклейку обоями стен в жилых комнатах и кухнях квартир, водоэмульсионную покраску стен в санузлах квартир и в местах общего пользования (лифтовые холлы, лестничные клетки, тамбура).Полы в квартирах – линолеум. В местах общего пользования – керамическая плитка. Цветовое решение жилого дома основано на сочетании светло-желтого и красного лицевого фасадного кирпича.

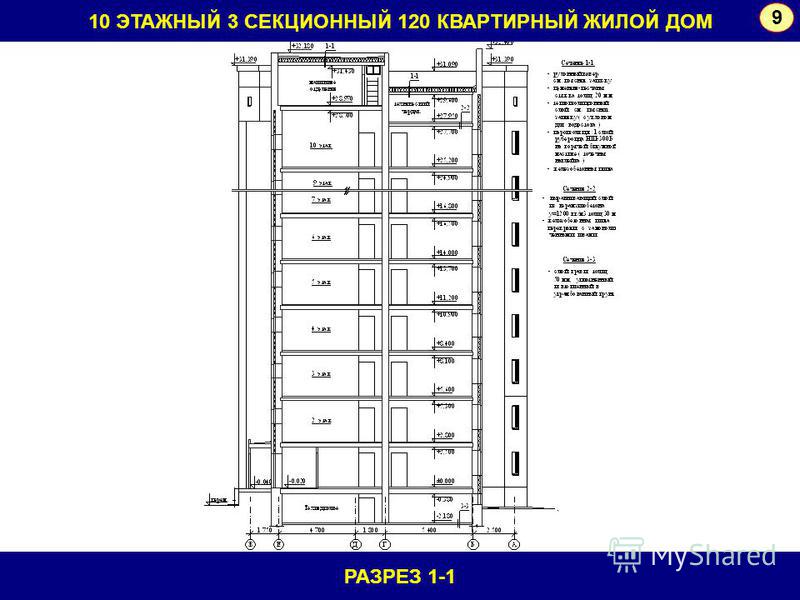

10 10 ЭТАЖНЫЙ 3 СЕКЦИОННЫЙ 120 КВАРТИРНЫЙ ЖИЛОЙ ДОМ 9 РАЗРЕЗ 1-1
