Презентация к уроку по информатике и икт (11 класс) на тему: презентация "Архитектура персонального компьютера" - презентация

1

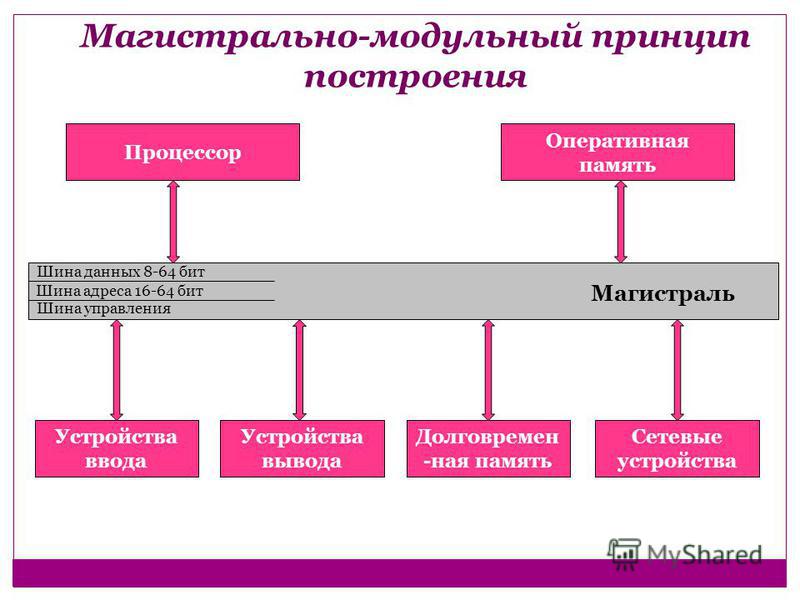

2 Магистрально-модульный принцип построения Процессор Оперативная память Шина данных 8-64 бит Шина адреса бит Шина управления Магистраль Устройства ввода Сетевые устройства Долговремен -ная память Устройства вывода

3 Чипсет Процессор Северный мост Южный мост Монитор Проектор Видеоплата Оперативная память Жесткие диски CD-дисководы DVD-дисководы Принтер Сканер Цифровая фотокамера Web-камера Модем Клавиатура Мышь PCI Express Шина памяти SATA USB

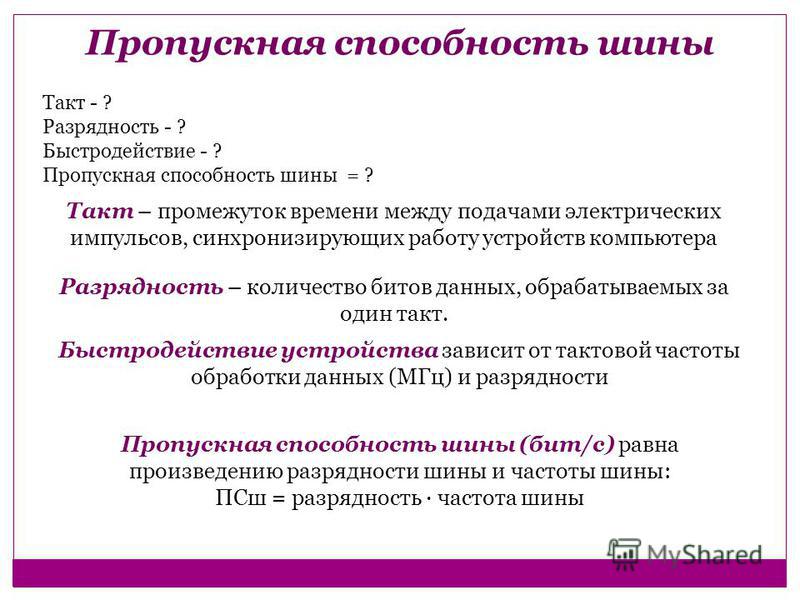

4 Пропускная способность шины Такт - ? Разрядность - ? Быстродействие - ? Пропускная способность шины = ? Такт – промежуток времени между подачами электрических импульсов, синхронизирующих работу устройств компьютера Разрядность – количество битов данных, обрабатываемых за один такт. Быстродействие устройства зависит от тактовой частоты обработки данных (МГц) и разрядности Пропускная способность шины (бит/с) равна произведению разрядности шины и частоты шины: ПСш = разрядность частота шины

5 Заполните таблицу Название Пропускная способность Назначение Системная шина Шина памяти Шина PCI Express Шина SATA Шина USB

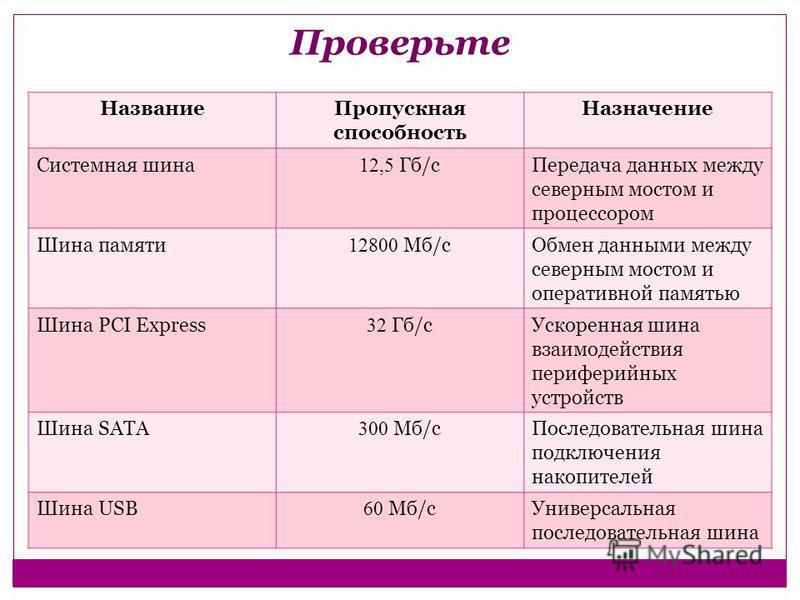

6 Проверьте Название Пропускная способность Назначение Системная шина 12,5 Гб/с Передача данных между северным мостом и процессором Шина памяти Мб/с Обмен данными между северным мостом и оперативной памятью Шина PCI Express 32 Гб/с Ускоренная шина взаимодействия периферийных устройств Шина SATA 300 Мб/с Последовательная шина подключения накопителей Шина USB 60 Мб/с Универсальная последовательная шина
